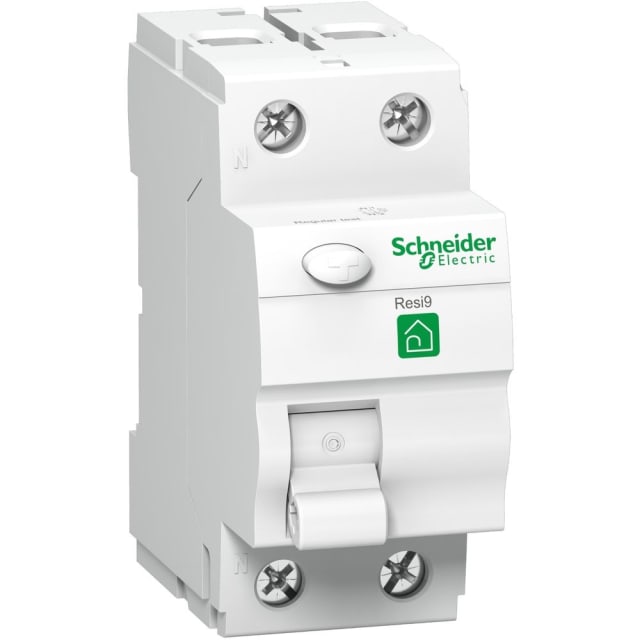

Interrupteur différentiel 2P 63A 30mA type A R9R01263

Interrupteur différentiel 2P 63A 30mA type A pour la protection des personnes

Cet interrupteur différentiel 2 pôles 63 A 30 mA type A est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation en cas de fuite de courant. Sa sensibilité de 30 mA en fait une protection adaptée à la sécurité des personnes contre les contacts directs ou indirects, tout en contribuant à la prévention des risques liés aux défauts électriques dans le tableau.

Type A : une détection adaptée aux usages domestiques actuels

La technologie différentielle type A permet de prendre en charge les courants de défaut alternatifs ainsi que les composantes continues pulsées, ce qui la rend pertinente pour les circuits alimentant des équipements actuels. Elle convient particulièrement lorsque l’installation comporte des appareils électroniques susceptibles de générer ce type de défaut, et apporte ainsi une protection mieux adaptée qu’un appareillage limité au type AC.

Calibre 63 A pour les rangées et circuits à forte intensité

Avec un courant nominal de 63 A, ce modèle s’intègre dans les tableaux résidentiels ou assimilés lorsque l’intensité assignée en amont ou la répartition des circuits impose un interrupteur différentiel de calibre élevé. Il permet de protéger un groupe de départs tout en conservant une marge cohérente pour des usages soutenus, notamment sur des rangées comprenant plusieurs circuits spécialisés ou fortement sollicités.

Format 2 modules pour une intégration propre sur rail DIN

Son montage sur barre DIN facilite l’installation dans un coffret modulaire. Avec une largeur de 2 modules, soit 40 mm, cet interrupteur différentiel optimise l’encombrement dans le tableau tout en restant simple à positionner aux côtés des autres protections. Son format compact est particulièrement appréciable lors d’une création de tableau, d’une extension ou d’un remplacement à place comptée.

Caractéristiques électriques utiles pour une installation bien dimensionnée

Ce modèle fonctionne sous une tension de dimensionnement de 230 V, en fréquence 50/60 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit conditionnelle atteint 6 kA et sa résistance aux courants de choc est de 0,25 kA. Ces données permettent d’orienter correctement le choix du produit dans une architecture de protection domestique cohérente, en tenant compte du niveau de service attendu dans le tableau.

Raccordement pratique et compatibilité avec les conducteurs courants

L’appareil accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui couvre les besoins les plus fréquents en distribution résidentielle. Cette plage de raccordement facilite la reprise d’une installation existante comme l’intégration dans un tableau neuf. Des dispositifs supplémentaires peuvent également être associés, ce qui apporte de la souplesse pour faire évoluer l’équipement selon la configuration du coffret.

Un appareillage pensé pour l’environnement du tableau électrique

Doté d’un indice de protection IP20, cet interrupteur différentiel est destiné à être installé dans son enveloppe de tableau. Il fonctionne dans une plage de température ambiante de -25 à 40 °C et présente un degré de pollution 2, adapté à un usage standard en environnement intérieur. Sa profondeur totale de 44 mm et ses dimensions de 100 x 40 x 82 mm permettent d’anticiper précisément son implantation dans le coffret.

Une solution adaptée à la gamme modulaire Resi9 Protection

Issu de la série Resi9 Protection, cet interrupteur différentiel s’inscrit dans une logique d’équipement modulaire claire pour le tableau électrique. Il convient pour constituer ou compléter une rangée de protection différentielle avec un appareillage homogène, lisible et simple à intégrer. Pour l’installateur comme pour l’acheteur averti, c’est un choix pertinent lorsqu’il faut un interrupteur différentiel 2P 63A 30mA type A compact, modulaire et adapté aux besoins courants de protection en habitat.
