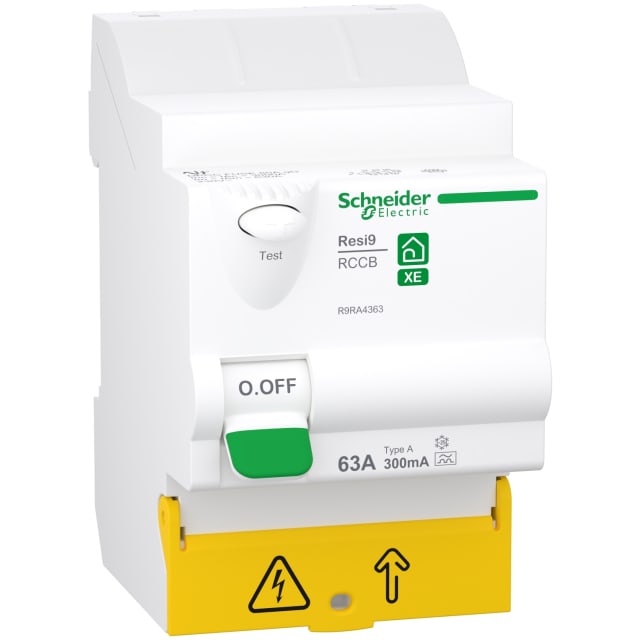

Interrupteur différentiel 3P 63A 300mA type A R9RA4363

Protection différentielle triphasée adaptée aux tableaux de distribution

Cet interrupteur différentiel 3P 63A 300mA type A est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur une installation triphasée. Il trouve naturellement sa place dans un tableau de répartition où une protection différentielle générale ou dédiée est requise. Son calibre 63 A permet d’accompagner des circuits ou sous-ensembles de distribution demandant une intensité élevée, tout en conservant une détection de fuite à la terre calibrée à 300 mA.

Type A : détection des défauts compatibles avec les usages électriques actuels

Le type A détecte les courants différentiels alternatifs ainsi que les composantes continues pulsées. Ce choix est particulièrement pertinent pour des équipements susceptibles de générer ce type de défaut, comme certains appareils électroniques, automatismes, alimentations ou équipements techniques modernes. Il s’agit donc d’une solution cohérente pour une protection différentielle plus adaptée qu’un simple type AC lorsque l’installation alimente des usages électriques variés.

Format 3 pôles pour alimentation triphasée sans neutre

Avec ses 3 pôles, ce modèle est destiné aux lignes triphasées sans neutre. Il convient aux configurations de distribution en 400 V et s’intègre facilement dans les coffrets équipés d’un rail DIN. Son encombrement de 3 modules permet une implantation propre dans le tableau, avec une largeur d’appareil de 54 mm, tout en conservant une lecture simple de l’appareillage et une organisation rationnelle des protections.

Calibre 63 A et seuil 300 mA pour une fonction de coupure en amont

L’association d’un courant nominal de 63 A et d’une sensibilité de 300 mA oriente ce dispositif vers des fonctions de protection différentielle en tête de groupe ou sur des départs spécifiques nécessitant une forte capacité de passage. Le seuil de 300 mA répond à des besoins de surveillance différentielle là où l’on recherche avant tout une coupure sur défaut d’isolement significatif. Ce positionnement en fait un composant pertinent pour la structuration d’un tableau électrique triphasé clair, lisible et bien hiérarchisé.

Installation pratique sur rail DIN avec raccordement polyvalent

Prévu pour un montage sur barre DIN, cet interrupteur différentiel facilite l’intégration dans les coffrets et armoires de distribution. Il accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne souplesse de câblage selon la configuration du tableau. La présence d’un dispositif de verrouillage renforce le confort d’exploitation lors des opérations d’intervention, de maintenance ou de consignation.

Caractéristiques techniques utiles pour l’exploitation en tableau

Ce modèle fonctionne en 50 Hz, sous tension assignée de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au courant de choc de 3 kA contribue à son adaptation aux environnements de distribution courants. Avec un indice de protection IP20, il est destiné à être installé dans une enveloppe appropriée. Sa puissance dissipée de 4,4 W, son degré de pollution 2 et sa plage de fonctionnement de -25 à +40 °C apportent des repères concrets pour une intégration maîtrisée dans le tableau.

Une solution Resi9 XE pensée pour les ensembles de protection modulaires

Issu de la série Resi9 XE Protection Devices, cet interrupteur différentiel s’inscrit dans une logique d’appareillage modulaire pour tableaux électriques. La compatibilité avec des dispositifs supplémentaires possibles permet d’envisager une intégration cohérente dans un ensemble de protection et de distribution structuré. Pour le professionnel comme pour l’acheteur averti, ce positionnement facilite le choix d’un appareil différentiel triphasé lisible, compact et techniquement adapté aux besoins de coupure sur défaut d’isolement.
