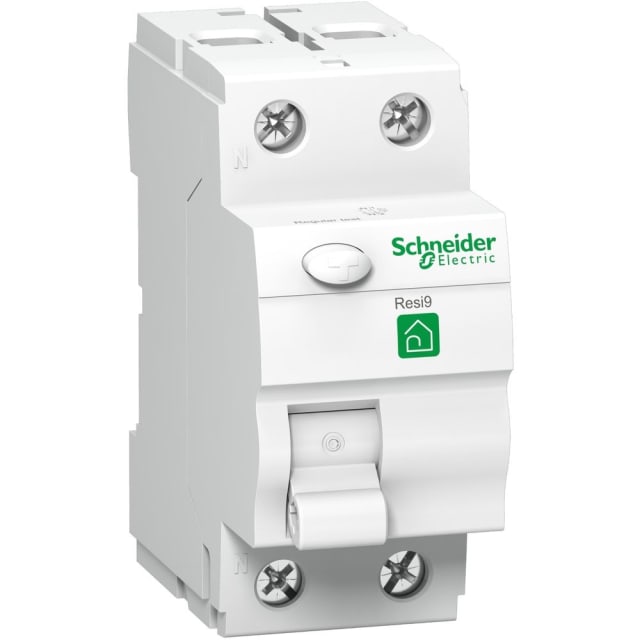

Interrupteur différentiel 2P 25A 10 mA type A R9R10225

Interrupteur différentiel 2P 25A 10 mA type A pour la protection des personnes

Cet interrupteur différentiel 2P 25A 10 mA type A est conçu pour détecter rapidement les défauts d’isolement et couper l’alimentation avant qu’un courant de fuite dangereux ne représente un risque pour les personnes. Sa sensibilité élevée de 10 mA le destine aux circuits nécessitant une protection renforcée, notamment lorsque l’on recherche un niveau de sécurité supérieur contre les contacts directs ou indirects.

Type A : adapté aux usages électriques domestiques actuels

Le type A permet la détection des courants différentiels alternatifs et des courants continus pulsés. Il convient donc aux circuits alimentant des équipements modernes susceptibles de générer ce type de défaut, comme certains appareils électroniques, électroménagers ou équipements raccordés via redressement. Ce positionnement en fait une solution pertinente dans un tableau résidentiel lorsqu’une protection différentielle plus adaptée qu’un type AC est recherchée.

Calibre 25 A en version bipolaire pour réseau 230 V

Avec un courant nominal de 25 A, ce modèle bipolaire coupe phase et neutre sur une installation monophasée 230 V. Il trouve sa place dans les tableaux où le calibre de l’interrupteur différentiel doit être cohérent avec les circuits en aval et avec l’architecture de protection retenue. Son format 2 pôles facilite son intégration dans les coffrets modulaires dédiés à la distribution résidentielle.

Format modulaire compact pour rail DIN

Issu de la gamme Resi9 Protection, cet interrupteur différentiel se monte sur barre DIN et occupe 2 modules, avec une largeur d’appareil de 40 mm. Ce format permet une implantation propre dans le tableau électrique, sans surencombrer l’espace disponible. Ses dimensions de 100 x 40 x 82 mm facilitent le repérage des volumes lors de la préparation du coffret et de l’organisation des appareillages de protection.

Caractéristiques techniques utiles à l’installation

L’appareil accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre une large plage de raccordement en habitat. Il fonctionne en 50/60 Hz, présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV et une résistance conditionnelle au court-circuit de 6 kA. Sa puissance dissipée contenue à 1,4 W participe à une intégration maîtrisée dans l’enveloppe modulaire.

Protection différentielle renforcée pour zones et circuits sensibles

Grâce à sa sensibilité 10 mA, cet interrupteur différentiel est particulièrement indiqué lorsque le projet impose une protection accrue des personnes sur des usages ciblés. Il peut être retenu pour des circuits où la détection de faibles courants de fuite est recherchée avec davantage d’exigence qu’en 30 mA. Ce niveau de sensibilité doit toutefois être choisi en cohérence avec l’application et la conception globale du tableau.

Conçu pour l’environnement du tableau électrique résidentiel

Ce modèle présente un indice de protection IP20, porté à un niveau supérieur une fois installé dans son coffret modulaire adapté. Il fonctionne dans une plage de température ambiante de -25 à 40 °C et répond à un degré de pollution 2, ce qui correspond à un usage classique en tableau de distribution. Sa finition blanche s’intègre naturellement aux coffrets résidentiels et aux autres modules de la gamme.
