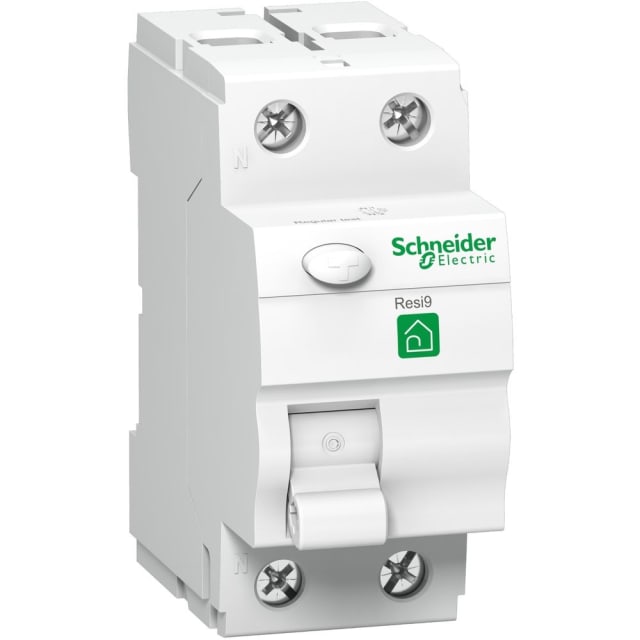

Interrupteur différentiel 2P 40A 300 mA type A R9R05240

Une protection différentielle 2P 40 A pensée pour les défauts d’isolement de type A

Cet interrupteur différentiel 2P 40 A 300 mA type A de la gamme Resi9 Protection est conçu pour détecter les défauts d’isolement et couper l’alimentation lorsqu’un courant de fuite atteint 300 mA. En version type A, il prend en compte les défauts en courant alternatif ainsi que les courants différentiels pulsés, ce qui le rend adapté aux circuits alimentant des équipements électroniques et électroménagers modernes. Son format bipolaire convient aux installations monophasées en 230 V.

Calibre 40 A et sensibilité 300 mA pour la protection en tête de rangée

Avec un courant nominal de 40 A, ce modèle est prévu pour assurer la coupure d’un ensemble de circuits dans un tableau électrique, tout en offrant une sensibilité de 300 mA. Ce seuil est particulièrement recherché lorsqu’il s’agit de mettre en place une protection différentielle destinée à limiter les risques liés aux défauts d’isolement importants. Son pouvoir de tenue indiqué à 6 kA et sa résistance aux courants de choc de 3 kA apportent une réponse cohérente pour les environnements résidentiels et petits ensembles techniques.

Version sélective pour une meilleure coordination des protections

Ce modèle est annoncé en version sélective, c’est-à-dire avec un déclenchement temporisé permettant d’améliorer la coordination avec d’autres protections différentielles placées en aval. Cet atout est particulièrement intéressant lorsque l’on cherche à éviter qu’un défaut sur un circuit terminal entraîne une coupure plus large que nécessaire. Dans une architecture de tableau bien pensée, cette sélectivité contribue à maintenir une meilleure continuité de service sur les autres départs non concernés.

Montage rapide sur rail DIN dans les tableaux modulaires

Grâce à son montage sur barre DIN et à sa largeur de 2 modules, cet interrupteur différentiel s’intègre facilement dans un coffret modulaire. Son encombrement maîtrisé, avec une largeur d’appareil de 40 mm, une hauteur de 100 mm et une profondeur de 82 mm, facilite son implantation dans les tableaux résidentiels et tertiaires légers. Ce format compact permet d’optimiser l’espace disponible tout en conservant une lecture claire de l’appareillage de protection.

Raccordement pratique pour conducteurs souples ou rigides

Ce dispositif accepte des sections de conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement donne de la souplesse lors de l’intégration dans le tableau, que ce soit pour l’alimentation ou pour la distribution vers les autres appareils modulaires. La compatibilité avec des dispositifs supplémentaires possibles permet également d’envisager une intégration propre dans un ensemble cohérent de protections et d’accessoires de la même famille.

Caractéristiques électriques adaptées à un usage modulaire exigeant

Ce différentiel fonctionne en 230 V avec une fréquence 50/60 Hz, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Ces valeurs confirment une conception adaptée aux contraintes classiques d’un tableau de distribution modulaire. Sa puissance dissipée de 3,6 W reste contenue pour ce niveau de calibre, et son indice de protection IP20 correspond à une installation à l’intérieur d’un coffret prévu pour protéger les parties actives contre tout contact direct accidentel.

Un interrupteur différentiel Resi9 adapté aux environnements d’installation courants

Prévu pour fonctionner dans une plage de température ambiante de -25 à +40 °C et avec un degré de pollution 2, cet interrupteur différentiel trouve naturellement sa place dans les installations intérieures courantes. Sa finition blanche proche du RAL 9003 s’harmonise avec les tableaux et appareillages modulaires de la gamme. Pour un achat sans confusion, il s’adresse à ceux qui recherchent un interrupteur différentiel 2P 40A 300 mA type A sélectif, compact, modulaire et clairement orienté vers la protection différentielle en tableau électrique.
