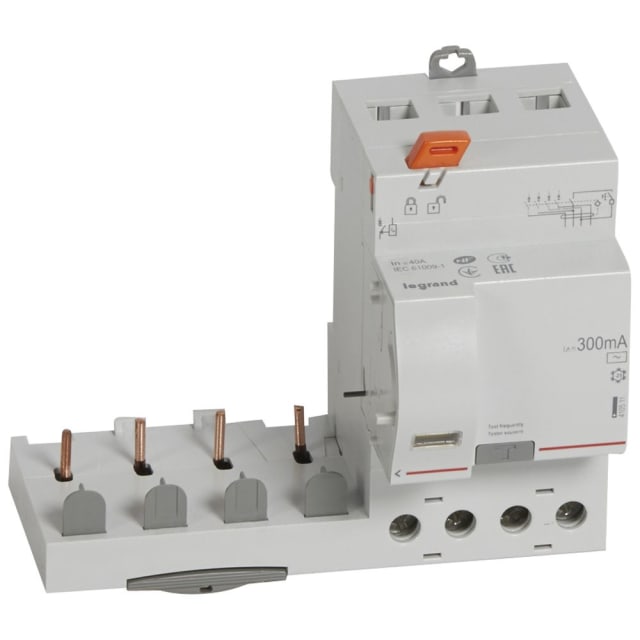

Bloc différentiel DX³ 4P 40A 300mA type AC 410511

Bloc différentiel adaptable DX³ 4P pour protection différentielle en tableau

Ce bloc différentiel DX³ tétrapolaire 40 A 300 mA type AC est conçu pour compléter un disjoncteur DX³ en 1 module par pôle et former une protection différentielle adaptée aux installations de distribution. Son format adaptable permet une intégration cohérente dans un tableau électrique modulaire, avec un encombrement de 3 modules seulement. Il convient aux applications en 250 à 440 V et en 50 Hz, pour une protection des départs avec détection des défauts d’isolement à composante alternative.

Type AC 300 mA : une réponse adaptée aux défauts de courant alternatif

Ce modèle de type AC détecte les courants différentiels alternatifs, ce qui le destine aux circuits correspondant à cette technologie de détection. Sa sensibilité de 300 mA le positionne sur des usages de protection différentielle où ce calibre est recherché dans la distribution, notamment en association avec les appareillages modulaires DX³. Le déclenchement est non temporisé, avec un temps de retard maximal de 0 ms, pour une coupure immédiate dès détection du défaut.

Configuration tétrapolaire 4P et intensité nominale 40 A

Avec ses 4 pôles et son courant nominal de 40 A, ce bloc différentiel est adapté aux circuits triphasés avec neutre nécessitant une protection différentielle modulaire. Cette configuration facilite le traitement homogène de l’ensemble des conducteurs actifs du départ concerné. La tension nominale de 250 à 440 V permet son emploi dans de nombreuses architectures de tableau, tout en conservant une lecture claire du calibre et du niveau de sensibilité attendus lors du choix du matériel.

Montage avec disjoncteurs DX³ 1 module par pôle

Ce bloc différentiel est prévu pour se monter sur des disjoncteurs DX³ en 1 module par pôle, ce qui simplifie la constitution d’un ensemble de protection différentiel compact et lisible. Cette conception adaptable est particulièrement intéressante lorsqu’il faut composer une protection au plus juste selon le départ à équiper, sans recourir à un appareil monobloc différent. C’est une solution pertinente pour conserver une architecture modulaire homogène dans les tableaux de protection et de distribution.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage permet de couvrir de nombreuses configurations de câblage en tableau, aussi bien pour des départs courants que pour des montages nécessitant une section plus importante. La présence d’un dispositif de verrouillage apporte un maintien adapté à l’exploitation et aux opérations de montage ou d’intervention dans l’enveloppe.

Caractéristiques d’isolement et tenue adaptées à l’environnement du tableau

Ce bloc différentiel dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes avec une utilisation en appareillage modulaire de distribution. Son degré de pollution 2 et son indice de protection IP20 correspondent à un montage à l’intérieur d’un coffret ou d’un tableau électrique. Il est conçu pour fonctionner dans une plage de température ambiante étendue, de -25 à +70 °C, ce qui apporte de la souplesse pour des environnements techniques variés.

Un choix pertinent pour composer une protection différentielle modulaire DX³

Ce bloc différentiel DX³ 4P 40 A 300 mA type AC répond aux besoins des professionnels et installateurs recherchant une protection différentielle adaptable, lisible et bien intégrée dans un tableau modulaire. Son faible encombrement, son montage dédié aux disjoncteurs DX³ 1 module par pôle, sa détection type AC et sa configuration tétrapolaire en font une solution claire pour équiper un départ triphasé avec neutre dans une logique de distribution structurée et de câblage maîtrisé.
