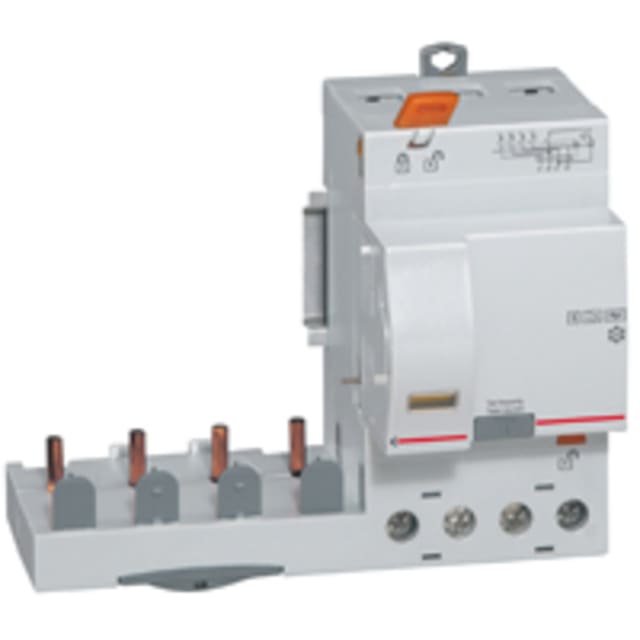

Bloc différentiel DX³ 4P type A 30mA 40A 410525

Bloc différentiel DX³ tétrapolaire pour protection différentielle adaptable

Ce bloc différentiel DX³ 4P type A 30 mA 40 A est conçu pour compléter un disjoncteur modulaire DX³ en 1 module par pôle. Sa conception adaptable permet d’ajouter une fonction différentielle sur un départ tétrapolaire, tout en conservant une intégration cohérente dans le tableau. C’est une solution particulièrement pertinente lorsque l’on recherche une protection différentielle modulaire, compacte et compatible avec l’environnement DX³.

Détection type A pour circuits avec composantes alternatives et continues pulsées

La sensibilité 30 mA permet une protection différentielle adaptée aux défauts d’isolement nécessitant une coupure rapide. Le type A détecte les courants de défaut à composante alternative ainsi que les composantes continues pulsées, ce qui le rend adapté aux usages où les charges peuvent générer ce type de perturbation. Ce positionnement technique en fait un choix pertinent pour les installations où un simple type AC ne suffit pas.

Calibre 40 A et configuration 4 pôles pour départs triphasés avec neutre

Avec un courant nominal de 40 A et 4 pôles, ce bloc différentiel convient aux protections de circuits triphasés avec neutre. Sa plage de tension nominale de 250 à 440 V et sa fréquence de 50 Hz permettent son intégration dans de nombreux tableaux de distribution. Le déclenchement sans retard, avec un temps de retard maximal de 0 ms, favorise une coupure immédiate en cas de défaut différentiel détecté.

Montage à droite des disjoncteurs DX³ 1 module par pôle

Ce modèle est prévu pour se monter à droite des disjoncteurs DX³ compatibles en 1 module par pôle. Cette architecture facilite la composition d’un ensemble de protection différentiel cohérent, sans recourir à un appareil monobloc lorsque la modularité du tableau est recherchée. Le format annoncé en 3 modules aide à optimiser l’occupation sur rail DIN tout en conservant une lecture claire des protections en façade.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette amplitude permet de s’adapter à des sections couramment utilisées en tableau, aussi bien pour l’alimentation que pour les liaisons de distribution. La présence d’un dispositif de verrouillage apporte un point pratique supplémentaire lors des opérations de montage, de maintenance ou de sécurisation de l’appareillage.

Caractéristiques d’isolement et tenue électrique adaptées au tableau

Ce bloc différentiel DX³ dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes avec une implantation en coffret ou armoire de distribution. Son indice de protection IP20 correspond à un usage en tableau, tandis que le degré de pollution 2 confirme son positionnement pour les environnements électriques intérieurs maîtrisés. L’ensemble contribue à une intégration technique propre dans une distribution modulaire.

Utilisation en environnement technique et fonctionnement sans réglage

Le courant différentiel assigné est fixé à 0,03 A, sans possibilité de réglage, tout comme le temps de retardement. Ce fonctionnement sans paramétrage simplifie le choix du produit pour les besoins clairement définis en protection différentielle instantanée. Sa plage de température de fonctionnement de -25 à 70 °C permet en outre une utilisation dans des environnements techniques variés, en conservant une réponse adaptée aux contraintes courantes du matériel de tableau.
