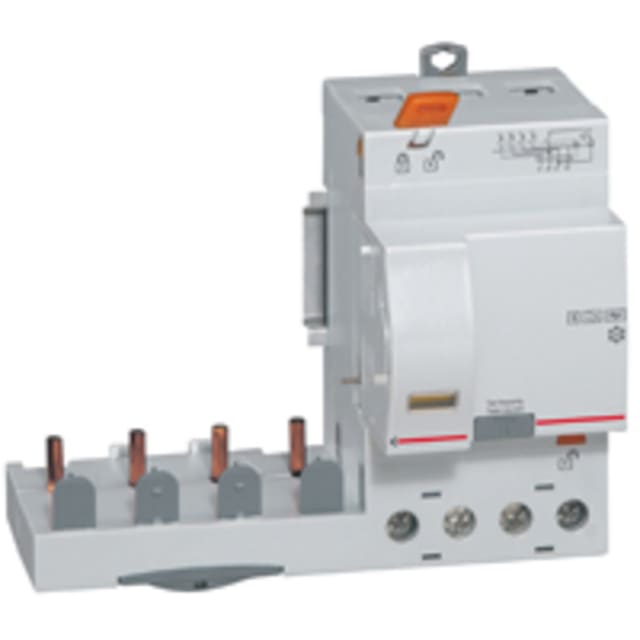

Bloc différentiel DX³ 4P type A 40A 300mA 410528

Bloc différentiel adaptable 4P type A pour protection modulaire DX³

Ce bloc différentiel DX³ 4 pôles type A 40 A 300 mA est conçu pour compléter un disjoncteur modulaire DX³ en 1 module par pôle. Il permet d’ajouter une fonction différentielle sur un départ triphasé + neutre, avec un format adapté à l’intégration en tableau. Sa sensibilité de 300 mA convient aux usages où l’objectif est la détection des défauts d’isolement avec coupure rapide, tout en conservant une architecture modulaire cohérente dans l’enveloppe électrique.

Détection type A pour courants de défaut alternatifs et composante continue pulsée

La technologie différentielle type A permet la prise en compte des défauts de courant alternatif ainsi que des courants différentiels à composante continue pulsée. Ce point est particulièrement important sur des circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareils électroniques, automatismes ou charges redressées. Vous choisissez ainsi un niveau de protection adapté aux installations nécessitant davantage qu’un simple type AC.

Calibre 40 A et sensibilité 300 mA pour une protection ciblée

Avec un courant nominal de 40 A, ce bloc différentiel s’intègre sur des départs compatibles avec ce calibre. Son courant différentiel assigné de 300 mA le destine à une fonction de protection différentielle orientée défaut d’isolement, avec déclenchement sans temporisation réglable et un temps de retard maximal indiqué à 0 ms. Cette configuration permet une coupure immédiate dès détection du défaut selon les caractéristiques prévues du produit.

Format 4 pôles pour réseaux triphasés avec neutre

Sa conception 4P le rend adapté aux installations triphasées avec neutre, fréquentes en environnement résidentiel étendu, petit tertiaire ou applications techniques. Il prend en charge une tension nominale de 250 à 440 V et une fréquence de 50 Hz, ce qui facilite son intégration dans de nombreux tableaux de distribution. Pour l’installateur, ce format permet de conserver une lecture claire des protections et une organisation homogène autour de la gamme DX³.

Raccordement pratique et compatibilité de câblage en tableau

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage apporte de la souplesse au moment du câblage, aussi bien en rénovation qu’en montage neuf, selon la section retenue pour le circuit. Le produit dispose en outre d’un dispositif de verrouillage, utile pour sécuriser l’appareillage lors des opérations d’exploitation ou de maintenance.

Caractéristiques d’isolement et tenue adaptées à l’environnement de distribution

Ce bloc différentiel présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces valeurs participent à son intégration dans un tableau de protection modulaire où la continuité de service passe aussi par un appareillage correctement dimensionné sur le plan électrique. Son degré de pollution 2 et son indice de protection IP20 correspondent à un usage dans une enveloppe adaptée, à l’abri des contacts directs accidentels sur les parties actives accessibles.

Un choix pertinent pour compléter un disjoncteur DX³ en 1 module par pôle

Ce bloc différentiel de la série DX³ s’adresse aux professionnels et aux acheteurs avertis recherchant une solution modulaire claire pour associer protection magnétothermique et fonction différentielle sur un même ensemble. Il constitue une réponse précise lorsqu’il faut équiper un disjoncteur DX³ en 1 module par pôle avec une détection type A, en 4 pôles, 40 A et 300 mA, sans ajouter de fonctions superflues ni sortir du standard de la gamme.
