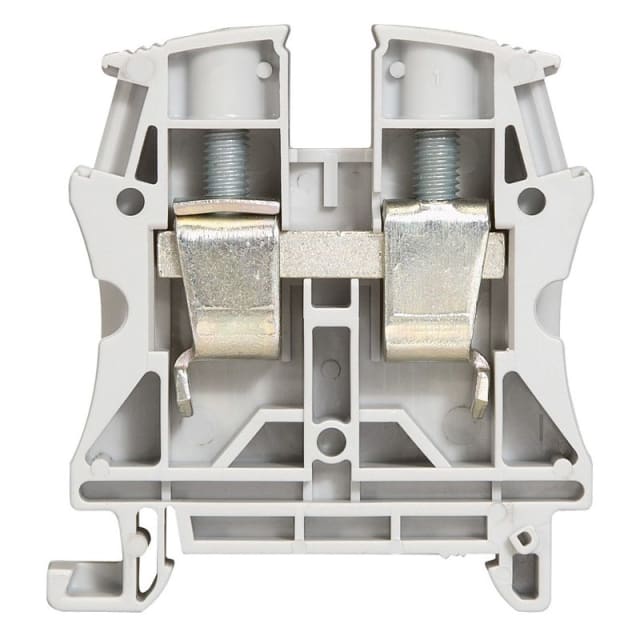

Bloc de jonction à vis 16 mm² gris pas 12 mm 037164

Bloc de jonction de passage à vis 16 mm² pour câblage sur rail

Ce bloc de jonction à vis gris de la série Viking 3 est conçu pour réaliser une liaison simple et nette entre deux conducteurs dans un coffret ou une armoire. Sa configuration 1 entrée / 1 sortie en fait une borne de passage adaptée aux circuits de puissance ou de distribution nécessitant une connexion directe, lisible et compacte sur rail.

Section nominale 16 mm² pour circuits de puissance et distribution

Avec une section nominale de 16 mm², ce bloc répond aux besoins de raccordement sur des installations demandant une capacité de passage supérieure aux bornes standards de petite section. Il accepte des conducteurs rigides de 1,5 à 25 mm² ainsi que des conducteurs souples avec embout de 4 à 16 mm², ce qui facilite l’intégration dans des configurations de câblage variées, en atelier comme en tableau.

Connexion à vis pour un serrage adapté aux conducteurs cuivre

Le système de connexion à vis convient aux professionnels recherchant un raccordement direct et maîtrisé. Cette technologie est particulièrement appréciée pour les montages où la lisibilité du câblage, la reprise simple des conducteurs et l’adaptation à différentes sections sont importantes. Cette borne de passage est prévue pour raccorder des conducteurs cuivre rigides ou souples selon les plages de section indiquées.

Format compact avec pas de 12 mm pour optimiser l’encombrement

Grâce à son pas de 12 mm et à sa largeur de 12 mm, ce bloc de jonction permet de construire des rangées de bornes denses sans surcharger l’espace disponible sur le rail. Ses dimensions de 63 mm de hauteur et 57 mm de profondeur contribuent à une implantation ordonnée dans les coffrets, avec un bon compromis entre capacité de raccordement et compacité.

Montage sur rail pour coffrets, armoires et ensembles de raccordement

Cette borne est destinée à un montage sur rail, ce qui simplifie la mise en œuvre dans les tableaux électriques, armoires de commande et ensembles de distribution. Elle s’intègre naturellement dans une architecture de bornier structurée, avec un repérage visuel clair grâce à sa finition grise, couramment utilisée pour les circuits standards dans les ensembles de connexion.

Caractéristiques électriques adaptées aux besoins de raccordement

Ce bloc de jonction de passage affiche une tension nominale de 800 V et un courant nominal de 76 A. Ces valeurs le rendent pertinent pour des applications de raccordement où la continuité électrique, la tenue en intensité et l’organisation des départs ou arrivées de conducteurs doivent être traitées avec une borne de section intermédiaire à forte capacité.

Utilisation maîtrisée dans les environnements d’installation courants

Prévu pour une température de service de -5 à +40 °C, ce bloc de jonction répond aux conditions habituelles rencontrées dans les environnements techniques d’installation intérieure. Il constitue une solution pratique pour réaliser un passage de conducteurs propre et structuré dans les opérations de câblage, de rénovation d’armoire, d’extension de tableau ou de création de rangées de raccordement.
