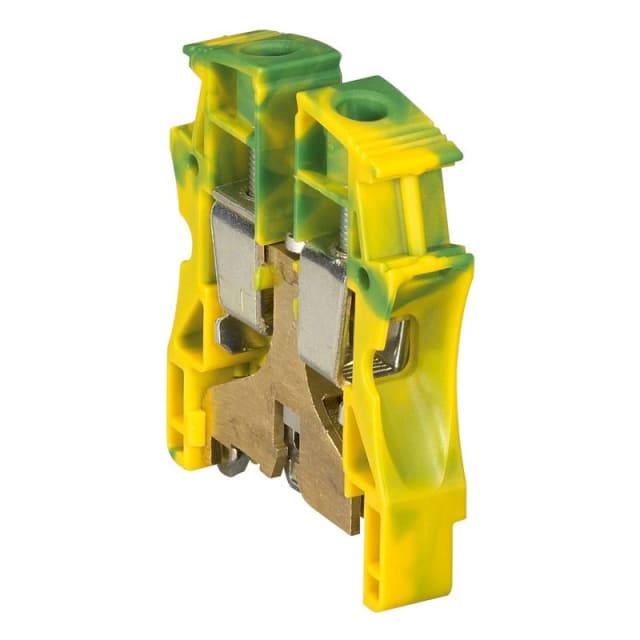

Bornier de terre à vis 16 mm² Viking pied métal 037174

Bornier de terre à vis 16 mm² pour conducteur de protection

Ce bornier de terre Viking 3 est conçu pour le raccordement des conducteurs de protection dans les tableaux, coffrets et armoires électriques. Son repérage vert/jaune permet une identification immédiate de la fonction terre, ce qui facilite l’organisation du câblage et la lecture de l’installation lors du montage comme en maintenance.

Connexion à vis adaptée aux sections courantes en tableau

Ce modèle en section nominale 16 mm² accepte les conducteurs rigides de 1,5 à 25 mm² ainsi que les conducteurs souples de 4 à 16 mm², avec ou sans embout. Cette plage de raccordement le rend particulièrement pratique pour traiter les arrivées de terre et les liaisons de protection de sections variées, sans multiplier les références dans l’armoire.

Format compact au pas de 12 mm pour un câblage net

Avec une largeur de 12 mm, ce bornier de terre à vis offre un bon compromis entre capacité de raccordement et compacité sur rail. Il permet d’intégrer une fonction de mise à la terre clairement repérée sans alourdir l’encombrement du bornier dans le coffret. Sa hauteur de 63 mm et sa profondeur de 54,5 mm conviennent à une implantation propre dans les ensembles de distribution et de commande.

Pied métal pour fixation sur rail DIN 35 mm

Équipé d’un pied métal, ce bornier est prévu pour un montage sur profilé chapeau 35 mm. Cette conception répond bien aux montages en tableau où l’on recherche une mise en place rapide, un bon maintien mécanique et une continuité adaptée à la fonction conducteur de protection. Il trouve naturellement sa place dans les rangées de borniers dédiées à la terre au sein des installations industrielles et tertiaires.

1 entrée / 1 sortie avec 2 points de serrage

Le bornier dispose d’une jonction simple avec 1 entrée et 1 sortie, soit 2 points de serrage sur un seul étage. Cette configuration est idéale pour réaliser un passage direct, clair et lisible du conducteur de protection. Elle convient aux schémas de raccordement qui privilégient une distribution ordonnée, sans complexifier inutilement la rangée de bornes.

Caractéristiques électriques et conditions d’utilisation

Ce bornier de terre est donné pour un courant assigné de 76 A et une tension assignée de 800 V. Son corps isolant en thermoplastique est prévu pour une utilisation dans une plage de température de fonctionnement de -5 à 40 °C. Il constitue ainsi une solution adaptée aux environnements de tableau nécessitant un appareillage de raccordement lisible, compact et cohérent avec les exigences de câblage de protection.

Intégration dans la gamme Viking 3 pour des ensembles homogènes

Appartenant à la série Viking 3, ce bornier s’intègre facilement dans des montages recherchant une présentation uniforme des raccordements. Il est également indiqué avec finition antidéflagrante Ex e et nécessite une plaque de fermeture lorsqu’elle est prévue dans la composition de l’ensemble. Pour l’installateur, c’est un choix pertinent lorsqu’il faut combiner identification claire de la terre, encombrement maîtrisé et raccordement à vis sur rail DIN.
