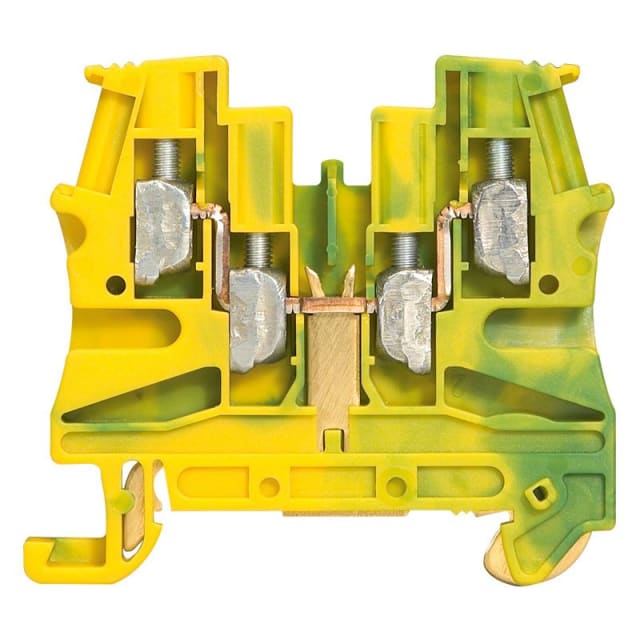

Bloc de jonction à vis terre 4 mm² sur rail DIN 037179

Bloc de jonction terre 4 mm² à vis pour câblage sur rail DIN

Ce bloc de jonction à vis terre 4 mm² est conçu pour réaliser le raccordement des conducteurs de protection dans les coffrets et armoires électriques sur rail DIN 35 mm. Sa configuration vert/jaune permet une identification immédiate de la fonction terre dans le câblage, ce qui facilite l’organisation des départs et la lecture de l’installation. Il convient particulièrement aux montages où l’on recherche une borne compacte, claire à repérer et adaptée aux besoins courants de raccordement en section 4 mm².

Configuration 1 jonction avec 2 entrées et 2 sorties

Ce modèle propose 1 jonction avec 2 entrées et 2 sorties, ce qui permet de raccorder jusqu’à quatre conducteurs sur un même point de terre. Cette disposition est pratique pour distribuer un conducteur de protection vers plusieurs départs sans multiplier les bornes. Dans un tableau, un coffret de commande ou une armoire technique, cette architecture simplifie le cheminement des fils et aide à conserver un câblage plus lisible.

Connexion à vis pour conducteurs souples et rigides

Le raccordement s’effectue par vis, une solution appréciée pour les opérations de câblage, de reprise ou de maintenance. Cette borne accepte les conducteurs monofilaire de 0,25 à 6 mm², les conducteurs multifilaires de 0,25 à 4 mm², ainsi que les conducteurs souples de 0,25 à 6 mm² sans gaine et de 0,25 à 4 mm² avec embout. Cette plage de raccordement permet d’intégrer facilement la borne dans de nombreux montages de distribution, de protection ou de commande.

Montage sur rail DIN 35 mm avec encombrement réduit

Prévu pour une pose sur rail DIN 35 mm, ce bloc de jonction s’intègre naturellement dans les ensembles modulaires et les enveloppes de câblage courantes. Avec une largeur de 6 mm et une hauteur de 51,5 mm, il prend peu de place sur le rail tout en restant adapté à un repérage net dans les rangées de bornes. Ce format compact est particulièrement intéressant lorsque la densité de raccordement est importante et que l’espace disponible doit être optimisé.

Conçu pour la fonction terre avec pied métal

Issu de la gamme Viking 3, ce bloc de jonction pour conducteur de protection est doté d’un pied métal qui permet d’utiliser le rail de fixation comme conducteur de protection. Cette conception répond aux usages de liaison à la terre en armoire et en coffret, tout en simplifiant l’intégration dans une rangée de bornes dédiée à l’équipotentialité. C’est un choix pertinent pour structurer proprement les circuits de terre dans une installation électrique.

Corps isolant thermoplastique et usage en environnement courant

Le corps isolant est réalisé en thermoplastique et la borne est prévue pour une température de service de -5 à 40 °C. Elle convient ainsi aux environnements d’installation courants en intérieur, dans des ensembles de répartition, de commande ou de raccordement. Sa tension de dimensionnement de 500 V permet de l’employer dans de nombreuses applications de câblage où une borne terre compacte et clairement identifiable est recherchée.

Une borne adaptée aux coffrets, tableaux et armoires électriques

Ce bloc de jonction terre à vis trouve sa place dans les tableaux électriques, coffrets de distribution, armoires industrielles et ensembles de raccordement nécessitant une liaison de protection claire et ordonnée. Sa conception en une seule étape, son pas de 6 mm et sa capacité de raccordement en font une solution pratique pour regrouper plusieurs conducteurs de terre sur un rail DIN tout en conservant un câblage soigné et facile à intervenir.
