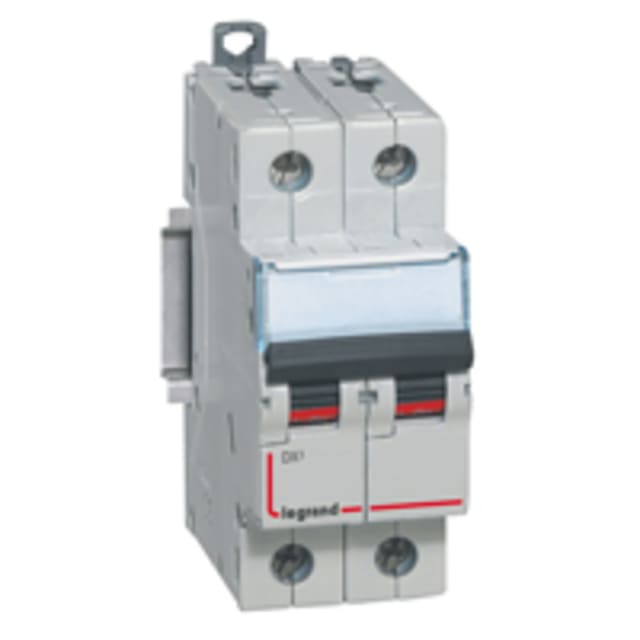

Disjoncteur bipolaire B10 230/400 V DX³ 408940

Disjoncteur bipolaire 10 A pour la protection de deux pôles en tableau

Ce disjoncteur bipolaire DX³ courbe B 10 A est conçu pour assurer la protection de deux pôles dans les circuits en 230/400 V AC. Son format modulaire sur 2 pas facilite son intégration dans un tableau électrique, tout en apportant une coupure simultanée des deux pôles protégés. Il convient particulièrement aux départs nécessitant une protection nette et lisible, avec une intensité nominale de 10 A adaptée aux circuits de faible puissance ou aux usages techniques spécifiques.

Courbe B 10 A : une réponse adaptée aux circuits à faible appel de courant

Avec sa courbe de déclenchement B, ce disjoncteur modulaire est destiné aux circuits dont les pointes de courant au démarrage restent modérées. Ce profil de déclenchement permet une protection cohérente pour des lignes où la sensibilité aux surcharges et aux courts-circuits doit rester précise, sans viser les usages à fort courant d’appel. Le calibre 10 A apporte ainsi un bon niveau de sélectivité fonctionnelle dans les installations nécessitant une protection calibrée avec justesse.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle de la série DX³ se distingue par un pouvoir de coupure important pour son encombrement. Il atteint 16 kA selon EN 60898 à 230 V et 10 kA à 400 V, avec des valeurs Icu pouvant aller jusqu’à 32 kA à 230 V et 16 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font un disjoncteur bipolaire particulièrement pertinent lorsque le niveau de contrainte électrique impose une protection modulaire capable d’absorber des défauts significatifs, tout en restant dans un format compact de 2 modules.

Format 2 modules compact pour un câblage clair et une intégration simple

Sa largeur de 2 unités de division et sa profondeur totale de 44 mm permettent une mise en place propre dans les coffrets et tableaux. Ce gabarit facilite l’organisation des rangées, limite l’encombrement et aide à conserver une distribution lisible, notamment lorsque plusieurs protections sont regroupées. Pour l’installateur, ce format est pratique dans les montages où chaque module compte et où la cohérence visuelle du tableau participe à la rapidité d’intervention.

Raccordement souple ou rigide pour s’adapter aux habitudes de pose

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement offre une vraie souplesse sur chantier comme en rénovation de tableau, en permettant d’utiliser différents types de conducteurs selon la configuration retenue. L’appareil ne comporte pas de neutre à connexion dédiée, ce qui doit être pris en compte au moment du choix pour éviter toute confusion avec une autre variante de la gamme.

Caractéristiques électriques utiles pour les environnements techniques exigeants

Prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur répond aux attentes des installations nécessitant une protection modulaire bien définie. Sa classe de limitation énergétique 3 participe à la maîtrise des effets du défaut sur le circuit. Son fonctionnement en courant alternatif 50 à 60 Hz et sa plage de température d’utilisation de -25 à +70 °C renforcent son intérêt dans des environnements d’exploitation variés.

Une solution DX³ pensée pour les tableaux évolutifs

Ce disjoncteur bipolaire 10 A fait partie de la gamme DX³, avec possibilité d’association à des dispositifs supplémentaires. C’est un point important pour les tableaux appelés à évoluer, que ce soit pour ajouter des fonctions auxiliaires ou adapter la protection à une architecture de distribution plus complète. Son indice de protection IP20 et son degré de pollution 2 le destinent à une intégration en enveloppe adaptée, dans une logique de tableau structuré, propre et techniquement cohérent.
