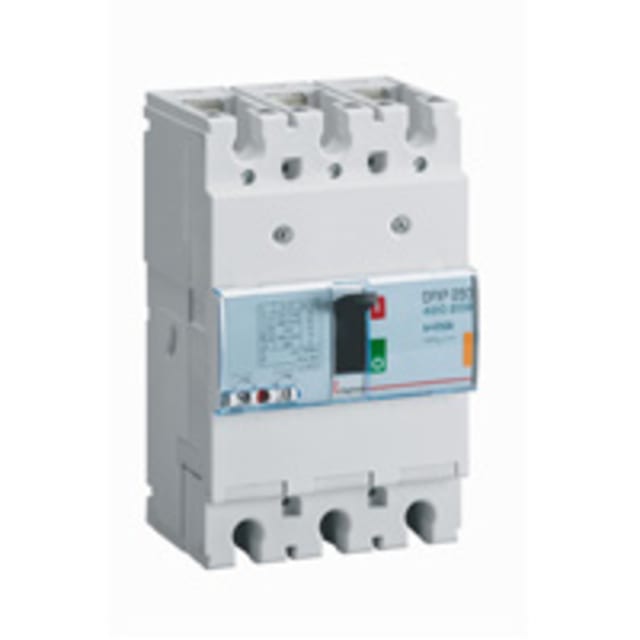

Disjoncteur magnétothermique 3P 250 A pour la protection des départs de puissance

Le DPX³ 250 3P 250 A est un disjoncteur magnétothermique conçu pour la protection des circuits de distribution électrique nécessitant un calibre élevé. Sa configuration 3 pôles le destine aux installations triphasées, avec un courant assigné de 250 A et un pouvoir de coupure de 25 kA à 400 V. Il constitue une solution adaptée pour sécuriser un départ principal, une armoire de distribution ou une alimentation d’équipement en combinant protection contre les surcharges et réaction rapide face aux courts-circuits.

Protection thermique réglable pour ajuster le calibre au besoin réel

Ce modèle intègre une zone de réglage surcharge de 200 à 250 A, ce qui permet d’adapter plus finement la protection au courant d’exploitation de la ligne ou de l’équipement alimenté. Cet ajustement est particulièrement utile lorsque l’on souhaite protéger les conducteurs et les récepteurs sans surdimensionner la coupure. Le déclenchement magnétique de court-circuit est lui aussi réglable dans une plage de 1250 à 2500 A, pour une coordination plus précise avec l’installation en amont et en aval.

Pouvoir de coupure 25 kA et large plage de tension d’utilisation

Avec une tension de dimensionnement de 220 à 690 V, ce disjoncteur DPX³ 250 répond aux besoins de nombreuses architectures de distribution. Son pouvoir de coupure de 25 kA à 400 V en fait un appareil pertinent pour les tableaux où le niveau de court-circuit doit être maîtrisé avec un disjoncteur compact de forte intensité. Cette plage de tension étendue facilite son intégration dans des ensembles techniques variés, tout en conservant une lecture claire du niveau de protection attendu.

Format fixe à encastrer avec raccordement avant à vis

Ce disjoncteur est un appareil complet avec unité de protection, en version fixe à encastrer. Le raccordement principal s’effectue par vis, avec une disposition des connexions en face avant, un choix pratique pour le câblage dans les tableaux et coffrets de distribution. La commande s’effectue par manette, pour une exploitation simple et directe. L’ensemble convient aux environnements où l’on recherche un appareil de protection de puissance lisible, accessible et facile à intégrer dans une implantation de face avant.

Equipements intégrés utiles pour la signalisation et la commande

Le produit dispose d’un dispositif de signalisation de déclenchement, d’un déclencheur à sous-tension intégré ainsi que de contacts auxiliaires intégrés avec 1 contact à ouverture et 1 contact inverseur. Ces éléments permettent d’enrichir les fonctions de report d’état, de supervision ou d’asservissement dans un tableau électrique. Pour les applications nécessitant une motorisation, un entraînement moteur est prévu en option, sans commande moteur intégrée d’origine.

Intégration en tableau et compatibilité de montage

Le DPX³ 250 est adapté à un montage sur profilés chapeaux et accepte également ce mode de montage en option selon la configuration retenue. Son indice de protection IP30 contribue à son usage dans un ensemble de distribution correctement intégré dans une enveloppe adaptée. Ce positionnement en fait un disjoncteur cohérent pour les tableaux, protections et solutions de distribution électrique où l’on attend une protection de puissance avec fonctions auxiliaires intégrées et encombrement maîtrisé.

Un choix pertinent pour la distribution électrique triphasée

Pour un besoin de protection sur réseau triphasé, ce disjoncteur magnétothermique DPX³ 250 3P 250 A se distingue par son équilibre entre calibre élevé, réglage de surcharge, réglage magnétique et possibilités de signalisation. Il convient particulièrement aux installations recherchant une protection claire, structurée et exploitable en tableau pour des départs de puissance, des alimentations techniques ou des circuits de distribution devant conjuguer coupure, sélectivité fonctionnelle et facilité d’intégration.
