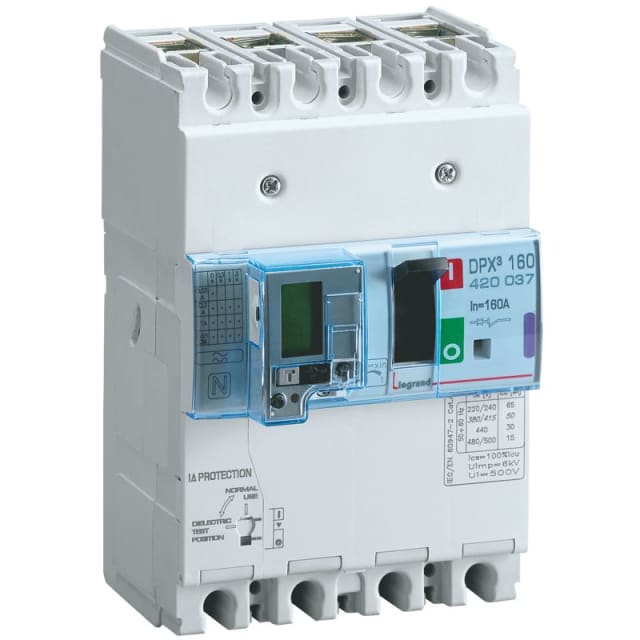

Disjoncteur différentiel magnétothermique 4P 160A 420037

Disjoncteur différentiel magnétothermique 4P 160A pour la protection et la coupure de puissance

Ce disjoncteur différentiel magnétothermique 4 pôles 160 A de la gamme DPX³ 160 est conçu pour assurer à la fois la protection des lignes, la coupure et l’isolement dans les installations de distribution électrique. Son format de disjoncteur de puissance compact permet de l’intégrer dans les tableaux et coffrets où une protection complète est attendue sur des départs importants. La version 4P convient aux circuits nécessitant la coupure simultanée des quatre pôles.

Protection magnétothermique et différentielle intégrée dans un seul appareil

L’appareil associe une protection contre les surcharges, une protection contre les courts-circuits et une protection différentielle intégrée. Le réglage de surcharge s’étend de 128 à 160 A, ce qui permet d’ajuster la protection au plus près du courant d’exploitation. Le déclenchement de court-circuit est donné à 1600 A pour le déclencheur à bref retard et pour le déclencheur non différé, apportant une réponse adaptée en cas de défaut franc. La présence de la protection par mise à terre intégrée en fait une solution pertinente lorsque l’on recherche un appareil combinant plusieurs fonctions de sécurité dans un encombrement maîtrisé.

Pouvoir de coupure 16 kA et plage de tension étendue

Avec un pouvoir de coupure de 16 kA à 400 V en 50 Hz, ce disjoncteur est adapté aux départs de distribution nécessitant une tenue correcte face aux courants de défaut. Sa tension assignée de 220 à 690 V lui permet de s’intégrer dans des architectures d’alimentation variées, tout en conservant une lecture claire de son domaine d’emploi. Cette combinaison en fait un choix cohérent pour les installations tertiaires et techniques où la continuité de service doit s’appuyer sur une protection sélective et lisible.

Configuration 4 pôles 160 A pensée pour les tableaux de distribution

Le calibre 160 A et la conception 4 pôles répondent aux besoins des tableaux de répartition et des départs de puissance nécessitant une coupure franche et centralisée. L’exécution avec élément de commande par manette favorise une utilisation directe et simple en façade. L’appareil est livré complet avec son unité de protection, ce qui facilite le choix du bon niveau d’équipement au moment de l’intégration dans le tableau électrique.

Raccordement avant à vis pour une intégration claire et maîtrisée

Le raccordement principal s’effectue par connexion à vis, avec disposition des raccordements en face avant. Cette configuration simplifie l’organisation du câblage dans de nombreux coffrets et rend les opérations de pose plus lisibles lors de l’assemblage. Le type d’appareil indiqué comme version à encastrer, avec technique d’insertion définitive, convient aux montages où l’on recherche une implantation stable et structurée dans l’enveloppe électrique.

Fonctions auxiliaires utiles pour la signalisation et le pilotage

Ce modèle dispose de fonctions intégrées appréciées dans les tableaux de distribution évolués : dispositif de signalisation de déclenchement, déclencheur à sous-tension intégré ainsi que contacts auxiliaires avec 1 contact à ouverture et 1 contact inverseur. Ces éléments facilitent le report d’état, la surveillance de fonctionnement et l’intégration dans une logique de commande ou de sécurité, sans devoir multiplier les composants dès l’origine.

Montage, évolutivité et compatibilité avec les accessoires de la gamme

Le disjoncteur est annoncé comme adapté à un montage sur profilés chapeaux, avec possibilité de montage sur rail en option selon la configuration retenue. Il n’intègre pas de commande motorisée en standard, mais reste compatible avec un entraînement moteur en option pour les installations nécessitant une manœuvre assistée ou à distance. Cette souplesse permet de faire évoluer l’équipement selon le niveau de fonctionnalité attendu dans le tableau.

Indice de protection IP30 et usage adapté aux environnements de coffret

Avec un indice de protection IP30, ce disjoncteur différentiel magnétothermique DPX³ 160 est destiné à être installé dans une enveloppe adaptée, au sein d’un tableau ou d’un coffret de distribution. Il constitue une réponse technique cohérente pour protéger un départ 4 pôles 160 A tout en réunissant dans un seul appareil la coupure, la protection magnétothermique et la fonction différentielle.
