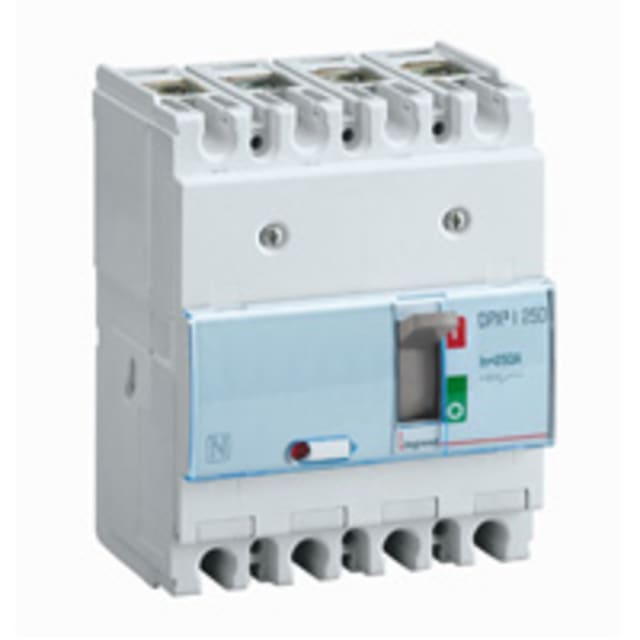

Interrupteur-sectionneur 4P 250A DPX³-I 250 420300

Interrupteur-sectionneur 4 pôles 250 A pour la coupure et le sectionnement en tête d’installation

Le DPX³-I 250 en version 4P 250 A est un interrupteur-sectionneur destiné aux fonctions de coupure, de commande et de sectionnement dans les tableaux de distribution électrique. Son format 4 pôles permet la coupure simultanée de l’ensemble des conducteurs concernés, ce qui le rend particulièrement adapté aux environnements tertiaires, industriels et techniques où une isolation claire du circuit est recherchée. En exécution interrupteur principal, il s’intègre naturellement en tête d’armoire ou de coffret pour assurer une mise hors tension nette et lisible.

Commande manette pensée pour les usages d’exploitation, de maintenance et de sécurité

Ce modèle reçoit une commande par manette grise, simple à identifier en façade et adaptée aux manœuvres d’exploitation courantes. Il est prévu pour remplir plusieurs fonctions selon l’architecture du tableau : interrupteur principal, interrupteur de maintenance ou de réparation, dispositif d’arrêt d’urgence et interrupteur de sécurité. Cette polyvalence facilite la conception d’ensembles de distribution où la coupure manuelle doit rester immédiate, accessible et cohérente avec les exigences de consignation.

Calibre 250 A et tenue électrique adaptée aux applications de distribution basse tension

Avec un courant nominal permanent de 250 A et une tension de service nominale de 220 à 690 V, cet interrupteur-sectionneur répond aux besoins des départs et arrivées de puissance en basse tension. Sa puissance assignée de 100 kW en AC-23 à 400 V le rend pertinent pour les circuits où la coupure en charge doit être assurée dans de bonnes conditions d’exploitation. Le raccordement principal à vis permet une connexion robuste et adaptée aux contraintes habituelles des appareillages de distribution de cette catégorie.

Montage en tableau avec encombrement maîtrisé

Conçu comme appareil à encastrer avec technique d’insertion définitive, ce DPX³-I 250 est adapté au montage en distributeur et au montage au sol selon la configuration du coffret ou de l’armoire. Ses dimensions de 140 mm de largeur, 165 mm de hauteur et 97 mm de profondeur aident à anticiper précisément l’implantation dans le tableau. Cette compacité relative pour un calibre 250 A permet de structurer plus efficacement les zones de coupure et de distribution, tout en conservant une lecture claire de l’appareillage.

Verrouillage et séparation visible pour sécuriser les interventions

L’appareil est verrouillable, un point important pour les opérations de maintenance, de consignation et d’accès contrôlé aux circuits. Cette caractéristique aide à limiter les remises sous tension non souhaitées pendant les interventions. La présence d’une protection frontale IP30 apporte en complément une protection adaptée à l’intégration en enveloppe, tout en maintenant l’accessibilité de la commande. Pour les intégrateurs et tableautiers, cela en fait une solution pertinente lorsqu’une fonction de sectionnement sécurisée doit être clairement matérialisée dans l’installation.

Auxiliaires intégrés et évolutivité de l’appareillage

Ce modèle dispose d’auxiliaires avec 1 contact à fermeture, 1 contact à ouverture et 1 contact inverseur, utiles pour le report d’état, les retours d’information ou l’intégration dans une logique de supervision et de commande. Il peut également recevoir en option un entraînement moteur ainsi qu’un déclencheur de tension, ce qui ouvre la voie à des configurations plus évoluées lorsque le tableau nécessite des fonctions de commande à distance ou d’automatisation. Cette capacité d’évolution permet de conserver une base d’appareillage cohérente tout en adaptant le niveau de fonctionnalité au projet.

Une solution cohérente pour les tableaux de distribution exigeant une coupure 4P en charge

Dans une logique de distribution électrique, cet interrupteur-sectionneur DPX³-I 250 4P 250 A convient particulièrement aux applications où l’on recherche une coupure générale en charge, une fonction de sectionnement marquée et une exploitation claire du tableau. Son positionnement dans la famille DPX³-I facilite aussi la continuité d’équipement au sein d’un ensemble technique homogène. Pour l’installateur comme pour l’exploitant, il constitue un choix pertinent lorsqu’il faut combiner calibre élevé, commande manuelle franche, possibilités de verrouillage et intégration propre dans une armoire de puissance.
