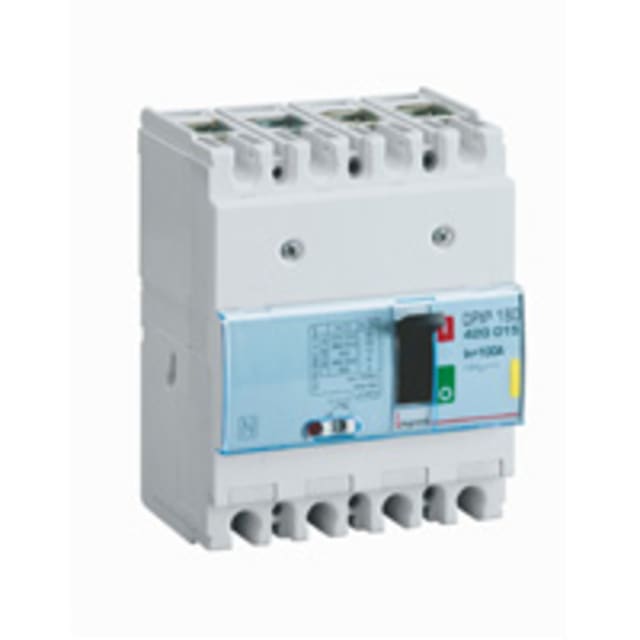

Disjoncteur magnétothermique DPX³ 160 4P 100A 420015

Disjoncteur magnétothermique compact pour la protection des départs de puissance

Ce disjoncteur magnétothermique DPX³ 160 en version 4 pôles 100 A est conçu pour assurer la protection des circuits de distribution contre les surcharges et les courts-circuits. Son pouvoir de coupure de 16 kA à 400 V en fait une solution adaptée aux tableaux et coffrets où l’on recherche un appareil de protection compact, lisible et cohérent avec une architecture de distribution de puissance. Sa technologie magnétothermique combine une protection thermique pour les surcharges et une protection magnétique instantanée pour les défauts de court-circuit.

Calibre 100 A et protection ajustable pour un réglage plus précis

Avec un courant assigné de 100 A, ce modèle répond aux besoins de protection des départs importants en environnement tertiaire, technique ou industriel. La zone de réglage surcharge de 80 à 100 A permet d’adapter plus finement la protection au courant réel du circuit à protéger, ce qui facilite le dimensionnement du tableau et l’optimisation de la continuité d’exploitation. Le déclenchement magnétique est donné à 1000 A, pour une réaction rapide en cas de défaut brutal.

Version 4 pôles pour réseaux nécessitant la coupure de tous les conducteurs actifs

La configuration 4P convient aux installations où la coupure simultanée des quatre pôles est requise. Elle apporte une réponse claire pour les départs triphasés avec neutre, notamment dans les ensembles de distribution, armoires électriques et tableaux de protection. Ce format permet d’intégrer le disjoncteur dans des schémas où la sécurité de sectionnement et la cohérence de la protection sur l’ensemble des conducteurs sont essentielles.

Pouvoir de coupure 16 kA à 400 V pour une protection de distribution maîtrisée

Ce disjoncteur DPX³ 160 dispose d’un pouvoir de coupure Icu de 16 kA à 400 V, 50 Hz. Cette caractéristique est déterminante pour sécuriser les départs exposés à un niveau de courant de défaut compatible avec ce seuil. Dans une logique de sélection du bon appareillage, cette valeur aide à choisir un disjoncteur compact capable de s’intégrer proprement dans une chaîne de protection et de distribution, sans surdimensionnement inutile.

Raccordement avant à vis pour une intégration pratique dans le tableau

L’appareil est prévu avec des raccordements en face avant et un raccordement principal à vis, une configuration appréciée pour le câblage en coffret et la lisibilité des connexions lors du montage ou de la maintenance. Son exécution en appareil fixe à encastrer avec technique d’insertion définitive convient aux installations où l’on recherche une implantation stable et structurée. Le produit est également adapté au montage sur profilé chapeau, ce qui apporte de la souplesse selon la conception du tableau.

Commande par manette et signalisation intégrée pour une exploitation plus claire

La commande par manette offre une lecture immédiate de l’état de l’appareil et une manipulation directe en face avant. Ce modèle intègre en outre un dispositif de signalisation de déclenchement, utile pour repérer rapidement une ouverture liée à un défaut. La présence de contacts auxiliaires intégrés, avec 1 contact à ouverture et 1 contact inverseur, facilite l’exploitation des informations d’état dans une logique de report ou de supervision de l’installation.

Équipement complet avec déclencheur à sous-tension intégré

Ce disjoncteur est livré comme appareil complet avec unité de protection intégrée, ce qui simplifie son identification et sa mise en œuvre dans un projet de distribution électrique. Il dispose également d’un déclencheur à sous-tension intégré, un point important pour certaines architectures de sécurité et de commande. Avec une tension de dimensionnement de 220 à 690 V et un indice de protection IP30, il s’intègre dans des ensembles électriques où l’on attend un appareillage de protection compact, technique et immédiatement exploitable.
