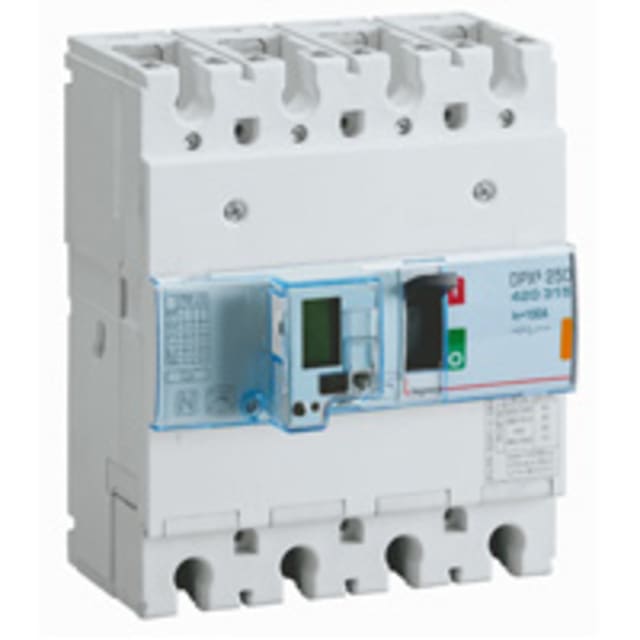

Disjoncteur électronique DPX³ 250 4P 100A 25kA 420315

Disjoncteur électronique compact 4P 100 A pour la protection et la coupure en distribution

Ce disjoncteur électronique DPX³ 250 en version 4 pôles 100 A est conçu pour assurer la coupure, l’isolement et la protection des lignes électriques basse tension dans les tableaux de distribution. Son pouvoir de coupure de 25 kA à 400 V en fait une solution adaptée aux installations nécessitant une protection sérieuse contre les défauts de surcharge et de court-circuit, tout en conservant un format compact de disjoncteur boîtier moulé.

Déclencheur électronique avec réglages utiles pour affiner la protection

L’intérêt de cette version électronique réside dans la finesse de réglage qu’elle apporte. Le seuil de surcharge est réglable de 40 à 100 A, ce qui permet d’ajuster la protection au plus près du courant réellement attendu sur le départ protégé. Le déclenchement de court-circuit, en instantané comme en bref retard, dispose lui aussi d’une plage de réglage de 60 à 1000 A. Cette souplesse facilite la sélectivité et l’adaptation du disjoncteur aux contraintes de l’installation, notamment lorsque plusieurs niveaux de protection doivent cohabiter dans le même tableau.

Version 4 pôles adaptée aux réseaux nécessitant la coupure de tous les conducteurs actifs

Avec ses 4 pôles, ce modèle convient aux départs triphasés avec neutre lorsque la coupure simultanée de l’ensemble des conducteurs est recherchée. Cette configuration est particulièrement pertinente dans les armoires et coffrets de distribution où la continuité de service, la lisibilité des départs et la sécurité de maintenance imposent un appareillage cohérent et bien dimensionné. La commande par manette en face avant permet une exploitation simple et directe.

Pouvoir de coupure 25 kA et tension de service étendue

Ce disjoncteur DPX³ 250 est donné pour une tension de dimensionnement de 220 à 690 V, avec un pouvoir de coupure de 25 kA à 400 V, 50 Hz. Il répond ainsi aux besoins des circuits de distribution demandant une tenue correcte face aux courants de défaut potentiels. Pour l’installateur comme pour l’exploitant, cela permet de sécuriser efficacement les départs alimentant des équipements, sous-tableaux ou charges techniques, sans surdimensionner inutilement l’appareillage.

Montage en tableau avec raccordement avant à vis

Prévu en appareil complet avec unité de protection intégrée, ce disjoncteur se distingue par un raccordement principal à vis et une disposition des connexions en face avant, pratique pour le câblage en enveloppe. Son exécution fixe à encastrer convient aux intégrations en tableau de distribution. Il est également indiqué comme adapté à un montage sur profilé chapeau, avec possibilité de montage sur rail selon configuration, ce qui apporte de la souplesse lors de l’implantation dans certains coffrets techniques.

Équipements intégrés utiles pour le report d’état et les fonctions associées

Cette référence intègre des auxiliaires de signalisation avec 1 contact d’ouverture et 1 contact inverseur, ainsi qu’un dispositif de signalisation de déclenchement. Elle dispose aussi d’un déclencheur à sous-tension intégré, fonctionnalité recherchée dans les installations où la coupure doit être assurée en cas de chute ou de perte d’alimentation de commande. Ces éléments facilitent l’intégration du disjoncteur dans une logique de supervision, d’asservissement ou de sécurité fonctionnelle.

Une solution pertinente pour tableaux, protections et distribution électrique

Dans une logique de tableau principal ou divisionnaire, ce disjoncteur compact électronique 4P 100 A offre un bon niveau d’ajustement pour protéger les départs sensibles ou techniques. Son indice de protection IP30, son format DPX³ 250 et ses réglages électroniques en font un choix cohérent pour les professionnels recherchant un appareil de protection et de coupure capable de s’intégrer proprement dans une distribution électrique structurée, avec davantage de précision qu’un déclenchement fixe.
