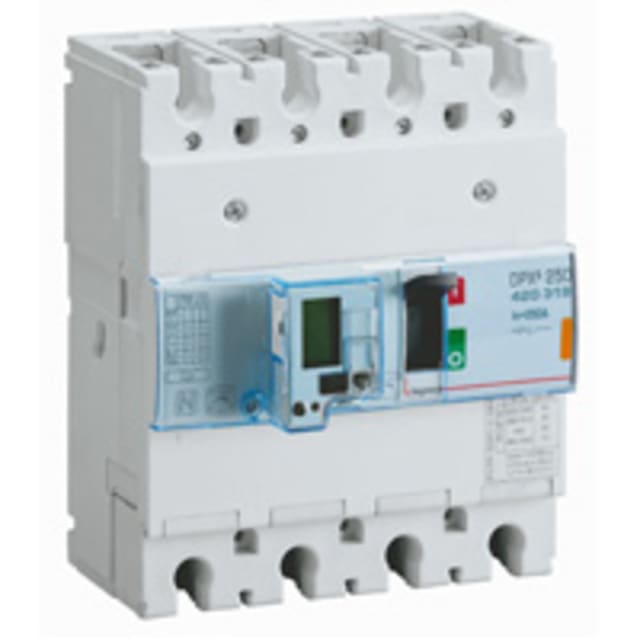

Disjoncteur électronique 4P 250A 25kA 400V 420319

Disjoncteur électronique 4P 250A 25kA : une protection de puissance pour tableaux exigeants

Le disjoncteur électronique DPX³ 250 4P 250A 25kA 400V 420319 est conçu pour la protection et la distribution électrique dans les installations où la continuité de service, la sélectivité et la précision de réglage sont essentielles. Avec son calibre de 250 A, sa tenue au court-circuit de 25 kA à 400 V et ses 4 pôles, il répond aux besoins des tableaux de distribution, départs de puissance et équipements triphasés avec neutre, dans un format adapté aux environnements professionnels.

Une solution adaptée aux tableaux, protections et départs principaux

Ce modèle de la série DPX³ 250 s’intègre dans les architectures de tableaux où l’on recherche un disjoncteur compact, robuste et réglable. Son déclencheur électronique permet d’ajuster la protection contre les surcharges sur une plage de 100 à 250 A, afin d’adapter le réglage au départ réellement protégé. Les réglages de déclenchement court-circuit à bref retard et non différé, tous deux de 150 à 2500 A, apportent une souplesse appréciable pour organiser la protection en aval et limiter les déclenchements non souhaités.

Fonctions de protection et de commande intégrées

Ce disjoncteur est livré avec unité de protection complète, déclencheur à sous-tension intégré et dispositif de signalisation de déclenchement. Il est également équipé d’un contact auxiliaire avec 1 ouvreur et 1 inverseur, ce qui facilite le report d’état vers une supervision, une signalisation locale ou un automatisme. L’élément de commande par manette offre une utilisation simple, claire et directe en armoire électrique.

Installation et raccordement dans les coffrets et armoires

Le raccordement du câble principal se fait par vis, avec une disposition des raccordements à l’avant pour simplifier le câblage et l’intervention en tableau. L’appareil est conçu pour un montage encastré, avec adaptation aux profilés chapeaux possible ou en option selon l’architecture du coffret. Cette polyvalence de montage en fait un choix pertinent pour les ensembles de distribution nécessitant une intégration soignée et rationnelle.

Caractéristiques techniques à retenir pour le bon choix

Ce disjoncteur 4 pôles fonctionne sur une tension de dimensionnement de 220 à 690 V et affiche un courant permanent de mesure lu de 250 A. Son pouvoir de coupure Icu de 25 kA à 400 V, 50 Hz le destine à des réseaux où le niveau de court-circuit doit être maîtrisé avec sérieux. La classe de protection IP30 convient à une installation en enveloppe adaptée, dans le respect des conditions de montage prévues pour ce type d’appareil.

Applications typiques et points de vigilance

Le DPX³ 250 4P 250A est particulièrement adapté aux tableaux généraux, départs principaux, colonnes de distribution, protections de départs moteurs ou d’équipements de puissance, ainsi qu’aux installations tertiaires et industrielles. Avant de choisir ce modèle, il convient de vérifier le courant nominal nécessaire, le niveau de court-circuit du réseau, le nombre de pôles requis et les conditions de montage dans le tableau. Le réglage de surcharge doit être adapté au câble, à la charge et à la coordination avec les autres protections de l’installation.

Référence produit pour identification rapide

Pour éviter toute confusion entre variantes, ce produit correspond au disjoncteur électronique DPX³ 250 4P 250A, référence fabricant 420319, référence commerciale 4457296, SKU 4457296, identifiant global 3245064203197. Ces références permettent de confirmer précisément le bon appareil pour votre projet de distribution électrique.
