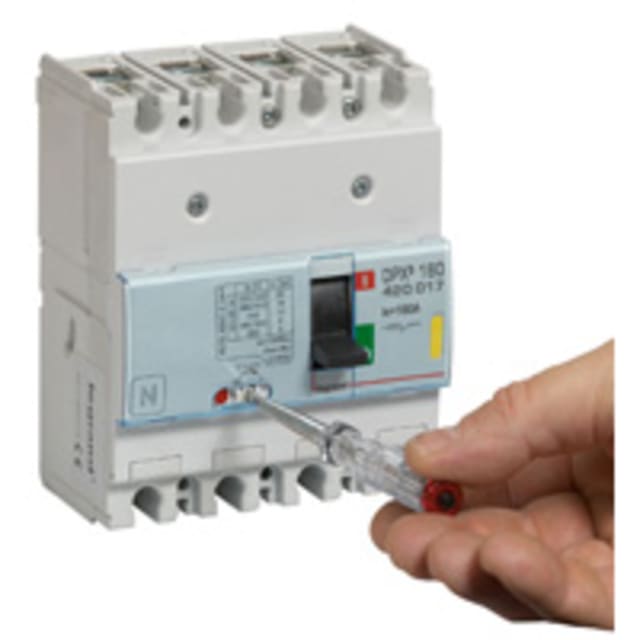

Disjoncteur magnétothermique DPX³ 160 4P 160A 420017

Disjoncteur magnétothermique 4 pôles pour la protection des départs de forte intensité

Ce disjoncteur compact DPX³ 160 en 4 pôles est conçu pour assurer la protection des circuits de distribution nécessitant un calibre élevé de 160 A. Sa technologie magnétothermique permet de couvrir à la fois les surcharges et les courts-circuits, avec un pouvoir de coupure de 16 kA à 400 V. Il convient aux installations où la continuité d’exploitation et la maîtrise des protections en tête ou en départ de tableau sont essentielles.

Calibre 160 A avec protection thermique réglable pour un ajustement précis

Le réglage de surcharge de 128 à 160 A permet d’adapter la protection au niveau réel du départ protégé, tout en conservant un calibre nominal de 160 A. Cette plage de réglage apporte plus de souplesse lors de l’intégration dans un coffret ou un tableau de distribution, notamment pour accompagner les contraintes de dimensionnement des lignes, des équipements alimentés et de la coordination des protections en aval.

Déclenchement magnétique calibré pour la coupure rapide des défauts

La protection contre les courts-circuits repose sur un déclenchement instantané réglé à 1600 A. Ce seuil permet une réaction rapide en présence d’un défaut franc, afin de limiter les effets thermiques et électrodynamiques sur l’installation. Pour les applications tertiaires, techniques ou industrielles légères, ce type de courbe de fonctionnement apporte une réponse adaptée aux départs de puissance nécessitant une coupure nette et maîtrisée.

Configuration 4P pour les réseaux nécessitant la coupure de tous les conducteurs actifs

Avec ses 4 pôles, ce disjoncteur DPX³ 160 est adapté aux distributions où la coupure simultanée de plusieurs conducteurs est requise. Cette configuration facilite son emploi dans les architectures de tableaux de puissance et de répartition, avec une tension assignée couvrant une large plage de 220 à 690 V. C’est un choix pertinent pour les intégrations nécessitant une protection compacte, lisible et cohérente avec les exigences de distribution multipolaire.

Raccordement frontal à vis pour une intégration simple dans l’appareillage de tableau

L’appareil dispose d’un raccordement principal à vis avec connexions en face avant, un format pratique pour le câblage, le serrage et les opérations de maintenance dans les enveloppes de distribution. Son exécution à manette favorise une commande manuelle directe et claire. L’appareil est annoncé comme complet avec unité de protection, ce qui permet une mise en œuvre structurée pour les tableaux où la compacité et l’accessibilité des connexions sont recherchées.

Fonctions auxiliaires intégrées pour le report d’état et la gestion de l’exploitation

Ce modèle intègre des contacts auxiliaires avec 1 contact d’ouverture et 1 contact inverseur, ainsi qu’un dispositif de signalisation de déclenchement. Il comprend également un déclencheur à sous-tension intégré. Ces fonctions sont particulièrement utiles dans les installations où le retour d’information, l’interverrouillage ou la surveillance du déclenchement font partie des besoins d’exploitation. Pour les tableaux techniques, cela permet de mieux structurer les informations de commande et d’état autour du départ protégé.

Format compact évolutif pour coffrets et tableaux de distribution

Ce disjoncteur de la série DPX³ 160 peut être utilisé dans des montages nécessitant une implantation rationnelle dans l’enveloppe. Il est indiqué comme adapté au montage sur profilé chapeau, avec possibilité de montage en option selon la configuration retenue. Son indice de protection IP30 répond aux besoins d’intégration dans des ensembles électriques protégés. L’entraînement moteur n’est pas intégré d’origine, mais une motorisation reste prévue en option pour les projets demandant une commande à distance ou une évolution ultérieure de l’installation.
