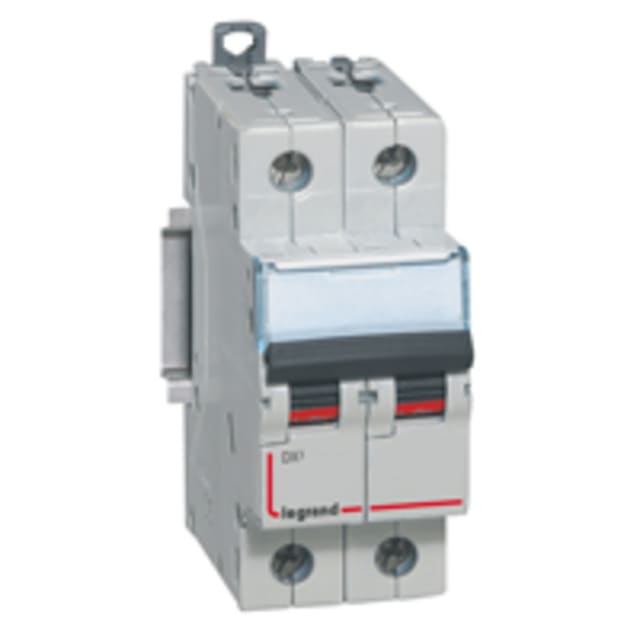

Disjoncteur bipolaire courbe B 2A 230/400V 408936

Disjoncteur bipolaire 2A courbe B pour protection de circuits 230/400V

Ce disjoncteur modulaire bipolaire 2A courbe B de la gamme DX³ est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en courant alternatif 230/400V. Avec ses 2 pôles protégés, il convient aux configurations où la coupure simultanée des deux conducteurs est recherchée. Son calibre 2A le destine aux circuits de faible intensité nécessitant une protection précise, tandis que la courbe B permet un déclenchement adapté aux charges à faible courant d’appel.

Courbe B adaptée aux usages sensibles et aux faibles appels de courant

La courbe de déclenchement B est particulièrement indiquée pour les circuits où les pointes de démarrage restent modérées. Elle permet de protéger efficacement des lignes d’alimentation dédiées à des équipements sensibles ou à des applications nécessitant un seuil de déclenchement rapide en cas de surintensité. Ce positionnement en fait un choix pertinent lorsque l’objectif est de sécuriser un départ avec finesse, sans surdimensionner la protection.

Pouvoir de coupure élevé pour une intégration en tableau électrique exigeant

Ce modèle offre un pouvoir de coupure assigné Icn de 16 kA à 230V et 10 kA à 400V selon EN 60898, ainsi qu’un Icu de 32 kA à 230V et 16 kA à 400V selon IEC 60947-2. Ces caractéristiques le rendent adapté aux tableaux électriques où un niveau de performance élevé est attendu face aux défauts. La classe de limitation d’énergie 3 contribue également à réduire les contraintes thermiques et électrodynamiques transmises à l’installation lors d’un court-circuit.

Format modulaire 2 modules pratique pour coffrets et tableaux

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Son format compact facilite l’organisation des rangées tout en conservant une protection bipolaire complète. Le montage sous crépi indiqué dans les caractéristiques permet son emploi dans des ensembles encastrés ou intégrés selon la configuration du tableau.

Raccordement souple pour conducteurs rigides ou multibrins

Ce disjoncteur accepte des sections de conducteurs monofilaires de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en neuf qu’en rénovation. L’appareil ne prévoit pas de conducteur neutre à connexion dédiée, ce qui correspond bien à sa conception bipolaire protégée destinée à couper et protéger les deux pôles.

Caractéristiques électriques dimensionnées pour un usage AC 50/60 Hz

Conçu pour fonctionner en courant alternatif, ce disjoncteur supporte une fréquence de 50 à 60 Hz et une tension de dimensionnement de 400 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à une bonne maîtrise des contraintes électriques dans le tableau. Ces données en font un appareil cohérent pour les environnements de distribution modulaire où la continuité de protection et la tenue diélectrique sont des critères essentiels.

Compatibilité avec accessoires et contraintes d’environnement de tableau

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui facilite son adaptation à des besoins d’exploitation ou de signalisation complémentaires dans un tableau modulaire. Son indice de protection IP20 correspond à un usage en enveloppe, et son degré de pollution 2 le destine aux environnements électriques courants en intérieur. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à +70 °C, un atout appréciable pour les installations soumises à des conditions thermiques variées.
