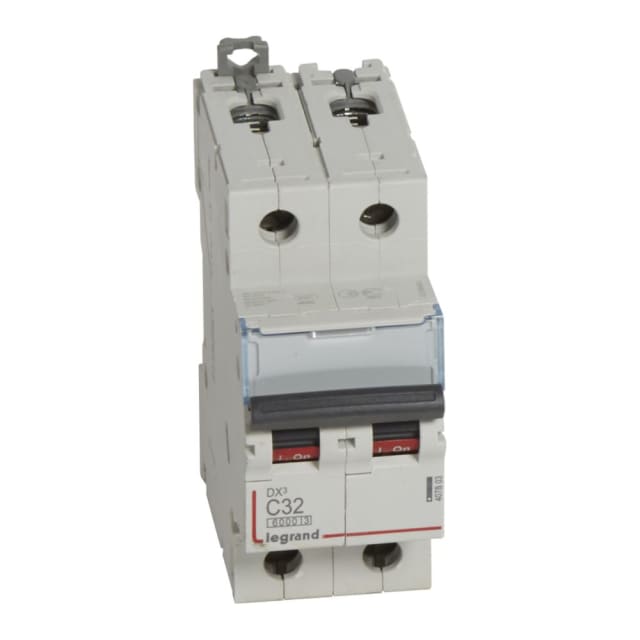

Disjoncteur bipolaire C32 400 V DX3 407803

Disjoncteur bipolaire C32 pour protection des circuits en 400 V

Ce disjoncteur modulaire bipolaire courbe C 32 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en courant alternatif. En version 2 pôles protégés, il convient aux installations en 400 V et s’intègre facilement dans un tableau électrique pour la distribution et la protection de départs nécessitant une coupure bipolaire.

Format 2 modules pratique pour tableau modulaire

Avec une largeur de 2 modules, ce disjoncteur DX3 prend peu de place dans le coffret tout en offrant une protection complète sur deux pôles. Son montage sur rail et sa profondeur de 44 mm facilitent son intégration dans les tableaux modulaires courants, aussi bien en neuf qu’en rénovation lorsque l’encombrement disponible doit être maîtrisé.

Courbe C 32 A adaptée aux usages courants avec appels de courant modérés

Son calibre 32 A et sa courbe de déclenchement C en font un choix pertinent pour des circuits présentant des pointes de courant au démarrage, comme certains équipements techniques, lignes d’alimentation dédiées ou usages tertiaires et résidentiels exigeants. La courbe C permet de concilier protection efficace et limitation des déclenchements intempestifs sur les circuits compatibles avec ce niveau de sensibilité.

Pouvoir de coupure dimensionné pour une protection performante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V et de 10 kA selon IEC 60947-2 à 400 V, avec 25 kA à 230 V selon cette même norme. Cette configuration le rend adapté aux installations où le niveau de court-circuit présumé impose un appareil modulaire capable d’assurer la coupure dans de bonnes conditions. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut.

Raccordement souple pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte de la souplesse lors de la réalisation du tableau, que ce soit pour alimenter un départ de puissance modérée, reprendre une distribution existante ou standardiser plusieurs sections de câbles dans la même armoire. L’appareil est prévu sans neutre à connexion, avec 2 pôles protégés.

Caractéristiques électriques adaptées à l’environnement du tableau

Ce disjoncteur fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau, tandis que son degré de pollution 2 répond aux environnements électriques usuels. La plage de température de fonctionnement de -25 à 70 °C permet son emploi dans des conditions d’installation variées.

Solution modulaire compatible avec accessoires additionnels

Ce disjoncteur de la gamme DX3 peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution de l’installation selon les besoins d’exploitation, de signalisation ou de commande. Pour un professionnel comme pour un acheteur averti, c’est un avantage concret dans la conception d’un tableau évolutif, cohérent et simple à maintenir, tout en conservant un appareillage homogène sur l’ensemble de la distribution.
