Interrupteur différentiel type A 40A 300mA 2P 411922

Interrupteur différentiel type A 40A 300mA 2P pour tableau modulaire

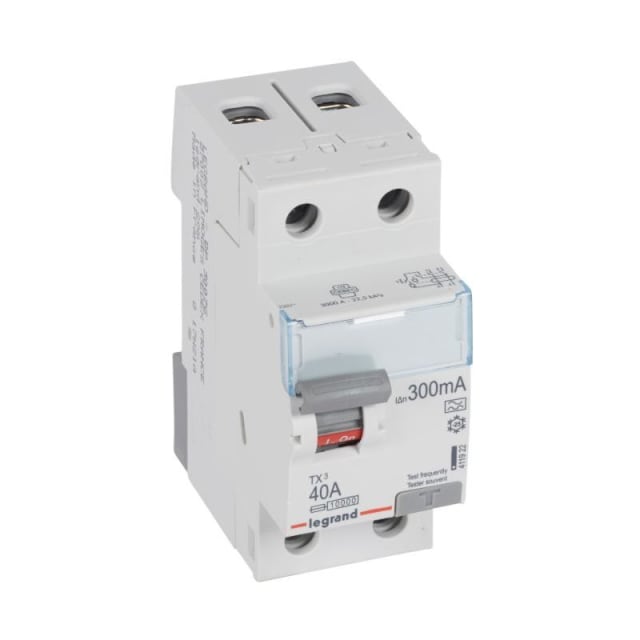

Cet interrupteur différentiel TX³ bipolaire 40 A 300 mA type A est conçu pour la protection différentielle des installations domestiques en tableau électrique. Son format 2 pôles et sa largeur de 2 modules permettent une intégration simple sur rail DIN dans les coffrets modulaires. Il intervient pour détecter les défauts d’isolement et couper rapidement l’alimentation lorsque le courant de fuite atteint 300 mA.

Type A : adapté aux circuits avec composante continue

La technologie différentielle type A convient aux circuits pouvant générer des défauts comportant une composante continue pulsée, en plus du courant alternatif. C’est un choix pertinent dès que l’installation alimente des usages domestiques modernes et des équipements électroniques courants. Ce positionnement apporte une protection différentielle cohérente pour les circuits où un appareil de type AC ne serait pas le plus adapté.

Calibre 40 A et sensibilité 300 mA pour une protection différentielle ciblée

Avec un courant nominal de 40 A, cet interrupteur différentiel peut être intégré dans des ensembles de protection nécessitant cette intensité assignée. Sa sensibilité de 300 mA le destine à une fonction de coupure sur défaut d’isolement de niveau adapté à ce seuil. Il est important de rappeler qu’un interrupteur différentiel ne remplace pas la protection contre les surcharges et courts-circuits, qui doit être assurée par les dispositifs associés en aval ou en amont selon l’architecture du tableau.

Montage sur rail DIN et encombrement réduit à 2 modules

Prévu pour un montage sur barre DIN, ce modèle s’installe facilement dans un tableau modulaire. Son encombrement limité à 2 unités de division facilite l’optimisation de l’espace disponible dans le coffret, tout en conservant une lecture claire de l’appareillage. Sa profondeur totale de 44 mm contribue également à une implantation soignée dans les enveloppes compactes.

Raccordement pratique et compatibilité avec différentes sections

Ce modèle accepte des sections de conducteurs monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui laisse une vraie souplesse au moment du câblage. Il s’adapte ainsi aussi bien à des conducteurs de petites sections pour circuits de commande qu’à des sections plus importantes dans la distribution du tableau. La présence d’un dispositif de verrouillage apporte un confort supplémentaire pour les opérations d’exploitation et de maintenance.

Caractéristiques techniques utiles en environnement de tableau

Cet interrupteur différentiel 230 V fonctionne en 50 Hz, avec une tension d’isolement Ui de 250 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw atteint 10 kA et sa résistance aux courants de choc est de 0,25 kA. Son indice de protection IP20 correspond à un usage en intérieur de tableau, avec un degré de pollution 2 et une plage de température de fonctionnement de -25 à 60 °C, pour une intégration fiable dans les environnements techniques courants.

Une solution TX³ cohérente pour la protection différentielle modulaire

Issu de la gamme TX³, cet interrupteur différentiel type A 40A 300mA 2P répond aux besoins de protection différentielle modulaire avec un positionnement clair : installation sur rail DIN, format compact, usage domestique, compatibilité avec dispositifs supplémentaires et lecture technique simple pour le choix en coffret. C’est une référence particulièrement adaptée lorsqu’il faut sélectionner un appareil différentiel bipolaire 300 mA avec calibre 40 A sans surdimensionner l’encombrement du tableau.
