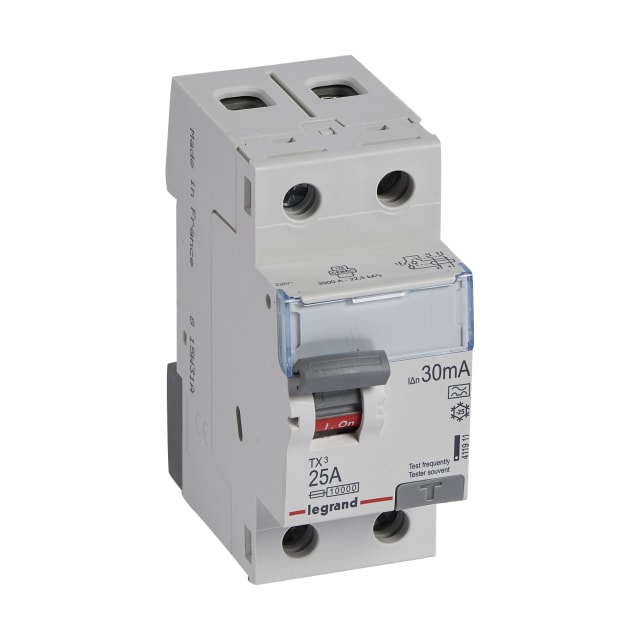

Interrupteur différentiel type A 25A 30mA 2P 411911

Protection différentielle 30 mA pour tableau électrique domestique

Cet interrupteur différentiel type A 25 A 30 mA en 2 pôles, de la série TX³, est conçu pour assurer la coupure d’un circuit en cas de défaut d’isolement. Sa sensibilité de 30 mA permet de protéger efficacement les personnes contre les contacts indirects, tout en s’intégrant proprement dans un tableau électrique résidentiel. Son format 2 modules facilite une implantation nette et rationnelle sur rail DIN.

Type A : adapté aux circuits avec composante continue pulsée

Le type A convient aux circuits susceptibles de générer des défauts différentiels comportant une composante continue pulsée, en plus du courant alternatif. Il est donc particulièrement pertinent pour les usages domestiques comportant des équipements électroniques courants. Ce choix permet d’obtenir une protection différentielle cohérente avec les besoins actuels des installations, sans surdimensionnement inutile.

Calibre 25 A pour une protection de rangée ou de départ ciblé

Avec un courant nominal de 25 A, ce modèle répond aux besoins des tableaux où l’on souhaite protéger une rangée ou un ensemble de circuits correctement dimensionnés en aval. Il s’adresse aux configurations recherchant une protection différentielle précise, avec une intensité adaptée, dans un encombrement réduit. En monophasé 230 V, sa version bipolaire assure la coupure simultanée des conducteurs concernés.

Format modulaire 2 pôles pratique à intégrer sur rail DIN

Son montage sur barre DIN simplifie l’installation dans les coffrets et tableaux de distribution. Sa largeur de 2 unités de division permet une intégration standard avec les autres appareillages modulaires. La profondeur totale de 44 mm favorise un montage propre dans les enveloppes adaptées, tout en conservant une bonne accessibilité au câblage et aux organes de commande.

Raccordement souple pour différentes sections de conducteurs

Cet interrupteur différentiel accepte des conducteurs monofilares de 0,75 à 50 mm² ainsi que des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement apporte de la souplesse lors de l’assemblage du tableau, que ce soit pour l’alimentation ou pour la distribution en aval. Il peut ainsi s’intégrer facilement dans des configurations domestiques courantes avec des sections variées selon les circuits à protéger.

Caractéristiques techniques utiles pour une installation maîtrisée

Ce modèle fonctionne en 230 V avec une fréquence de 50 Hz et un courant différentiel assigné de 0,03 A. Il présente une tension d’isolement Ui de 250 V, une tenue aux chocs Uimp de 4 kV et une résistance conditionnelle au court-circuit de 10 kA. Sa résistance aux courants de choc de 0,25 kA et son degré de pollution 2 en font une solution modulaire adaptée à une exploitation en environnement intérieur de tableau.

Conçu pour une utilisation claire et sécurisée dans le tableau

Doté d’un indice de protection IP20, d’un dispositif de verrouillage et de la possibilité d’ajouter des dispositifs complémentaires, cet interrupteur différentiel TX³ s’intègre dans une logique de tableau évolutif et bien organisé. Sa plage de fonctionnement de -25 à 60 °C permet une utilisation stable dans les conditions habituelles rencontrées dans les locaux techniques et les installations intérieures. Sa finition grise, proche du RAL 7035, s’accorde naturellement avec l’esthétique des équipements modulaires de tableau.
