Protection différentielle 30 mA pour les personnes et les circuits

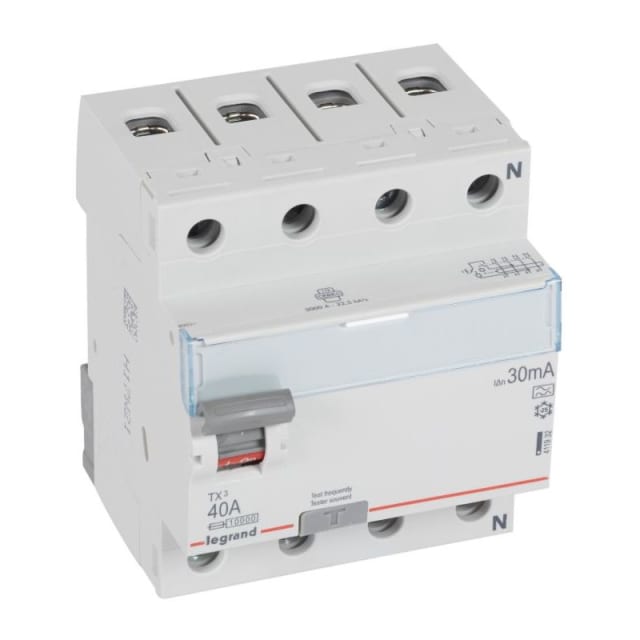

Cet interrupteur différentiel 4P 40A 30mA type A de la série TX³ est conçu pour détecter rapidement les défauts d’isolement et couper l’alimentation dès l’apparition d’une fuite de courant. Avec une sensibilité de 30 mA, il contribue à la protection des personnes tout en sécurisant les circuits placés en aval dans le tableau électrique. Son format tétrapolaire permet une intégration adaptée aux distributions nécessitant 4 pôles.

Type A : adapté aux usages électriques comportant des composantes continues

La technologie type A permet la détection des courants différentiels alternatifs ainsi que des composantes continues pulsées. Ce point est particulièrement important pour les circuits alimentant certains équipements domestiques et techniques susceptibles de générer ce type de défaut. C’est un choix pertinent lorsque l’on recherche une protection différentielle mieux adaptée que le simple type AC pour des usages modernes.

Calibre 40 A et configuration 4 pôles pour une distribution claire

Avec un courant nominal de 40 A et une tension assignée de 400 V, ce modèle convient aux installations où une protection différentielle tétrapolaire est requise. Sa conception en 4 modules facilite l’organisation du tableau et permet d’optimiser l’espace disponible sur rail DIN. Le repérage est plus simple, l’implantation reste propre et le produit s’intègre naturellement dans une architecture de protection modulaire.

Installation sur rail DIN et raccordement de sections variées

Prévu pour un montage sur barre DIN, cet interrupteur différentiel se met en œuvre facilement dans un coffret ou un tableau de distribution. Il accepte des conducteurs monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui apporte de la souplesse au moment du câblage. Cette plage de raccordement permet de s’adapter aussi bien aux contraintes de rénovation qu’aux montages plus structurés en neuf.

Caractéristiques techniques utiles pour le tableau électrique

Ce dispositif différentiel présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV et une résistance au court-circuit Icw de 10 kA. Il fonctionne en 50 Hz, avec un type de tension AC, et offre une résistance aux courants de choc de 0,25 kA. Ces données sont importantes pour sélectionner un appareillage cohérent avec l’environnement du tableau et avec les exigences de protection en aval.

Conception pratique pour l’exploitation et la maintenance

Ce modèle dispose d’un dispositif de verrouillage, un avantage appréciable pour sécuriser l’intervention ou éviter une remise sous tension non souhaitée. Des dispositifs supplémentaires peuvent également être associés selon les besoins de l’installation. Son indice de protection IP20 le destine à une intégration en enveloppe adaptée, tandis que sa profondeur totale de 44 mm aide à anticiper l’encombrement dans les coffrets compacts.

Un appareillage pensé pour des conditions d’usage courantes

Grâce à une plage de fonctionnement de -25 à 60 °C et à un degré de pollution 2, cet interrupteur différentiel convient à des conditions d’exploitation classiques en environnement électrique intérieur. Sa finition grise proche du RAL 7035 s’accorde visuellement avec les tableaux et coffrets modulaires. Pour l’installateur comme pour le gestionnaire de site, il s’agit d’une solution lisible, technique et bien dimensionnée pour constituer une protection différentielle efficace dans un tableau électrique.
