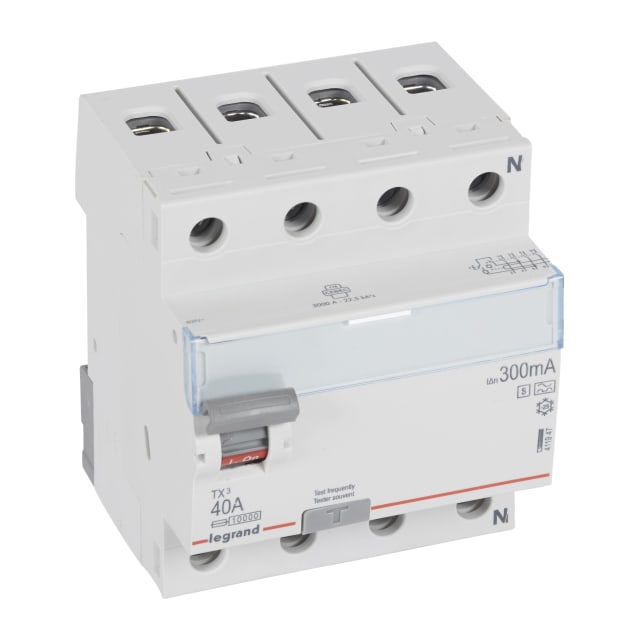

Interrupteur différentiel 4P 40A 300mA type A-S 411947

Interrupteur différentiel tétrapolaire 40 A 300 mA type A-S pour tableau électrique

Cet interrupteur différentiel 4P 40 A 300 mA type A-S de la gamme TX³ est conçu pour assurer une coupure automatique en cas de défaut d’isolement sur les installations en 400 V. Sa configuration tétrapolaire permet la protection de circuits triphasés avec neutre, tandis que sa sensibilité de 300 mA répond aux besoins de protection différentielle en tête de groupe ou sur des départs dédiés selon l’architecture du tableau. Son format 4 modules facilite une intégration nette et rationnelle dans les coffrets sur rail DIN.

Type A-S : détection adaptée et sélectivité améliorée

La technologie type A permet de détecter les défauts différentiels en courant alternatif ainsi que les courants résiduels à composante continue pulsée, ce qui la rend adaptée aux usages comportant des équipements électroniques ou redressés. Sa version A-S, sélective et micro-retardée, apporte une temporisation volontaire au déclenchement. Cet atout est particulièrement utile pour améliorer la coordination entre protections différentielles et limiter les coupures non désirées sur l’ensemble de l’installation lorsqu’un défaut apparaît en aval.

Calibre 40 A et sensibilité 300 mA pour une protection bien dimensionnée

Avec un courant nominal de 40 A, ce modèle est destiné aux ensembles de circuits dont l’intensité assignée reste compatible avec ce calibre. Son seuil différentiel de 0,3 A permet de traiter les défauts d’isolement avec une sensibilité adaptée aux fonctions de protection différentielle concernées. En pratique, il constitue une solution pertinente lorsqu’une sélectivité différentielle est recherchée dans un tableau alimentant plusieurs circuits ou sous-ensembles.

Montage simple sur rail DIN et encombrement maîtrisé

Prévu pour une pose sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les tableaux modulaires. Sa largeur de 4 unités de division permet de préserver de la place pour les autres appareils de protection et de distribution. Sa profondeur totale de 44 mm favorise une implantation propre dans les coffrets compacts, tout en gardant un accès pratique au câblage et aux organes de manœuvre lors de l’installation ou de la maintenance.

Caractéristiques électriques utiles pour les environnements de distribution

Ce modèle fonctionne sous tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw atteint 10 kA et sa tenue aux courants de choc est donnée pour 3 kA, des valeurs cohérentes pour son usage dans un tableau de distribution modulaire. La fréquence nominale de 50 Hz et le type de tension AC complètent un profil technique adapté aux installations courantes nécessitant une protection différentielle sélective.

Raccordement souple et exploitation pratique au quotidien

L’appareil accepte des sections de conducteurs monofiliaires de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm², ce qui facilite l’adaptation aux différentes configurations de câblage en tableau. La présence d’un dispositif de verrouillage renforce la maîtrise des interventions, tandis que la possibilité d’ajouter des dispositifs supplémentaires offre une continuité intéressante pour faire évoluer l’équipement du coffret sans changer d’appareil principal.

Conçu pour une intégration propre dans la gamme modulaire TX³

Issu de la série TX³, cet interrupteur différentiel s’inscrit dans une logique de tableau homogène, lisible et fonctionnel. Son indice de protection IP20, son degré de pollution 2 et sa plage de température de fonctionnement de -25 à +60 °C correspondent aux contraintes habituelles d’un appareillage modulaire installé dans un coffret. Sa finition grise proche RAL 7035 s’accorde naturellement avec la présentation standard des enveloppes et composants de distribution.
