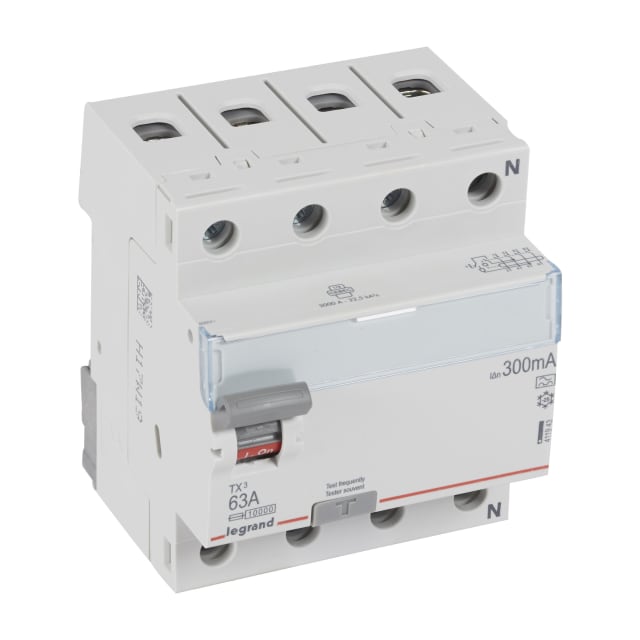

Interrupteur différentiel type A 63A 300mA 4P 411943

Interrupteur différentiel tétrapolaire pour la protection des circuits en 400 V

Cet interrupteur différentiel type A 63A 300mA 4P de la série TX³ est conçu pour assurer une coupure différentielle sur les installations alimentées en 400 V. Sa configuration 4 pôles le rend adaptée aux tableaux de distribution nécessitant la protection de départs triphasés avec neutre. Avec un calibre nominal de 63 A, il convient aux circuits demandant une intensité soutenue tout en conservant un encombrement compact de 4 modules sur rail DIN.

Type A : détection des défauts de courant adaptés aux usages modernes

La technologie différentielle de type A permet de détecter les défauts de courant alternatif ainsi que certaines composantes continues pulsées. Ce point est particulièrement important pour les équipements qui génèrent ce type de perturbations électriques. Le seuil différentiel de 300 mA oriente ce modèle vers une fonction de protection différentielle générale ou de protection de ligne, selon l’architecture du tableau et le schéma retenu.

Format 4 modules pour une intégration simple dans le tableau

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et tableaux de répartition. Sa largeur de 4 unités de division facilite l’implantation dans les rangées lorsque l’espace est compté. Sa profondeur totale de 44 mm contribue également à une mise en place nette dans les enveloppes modulaires courantes, tout en laissant une organisation lisible des protections en façade.

Capacité électrique pensée pour les tableaux de distribution exigeants

Avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce modèle répond aux contraintes habituelles des ensembles de distribution modulaires. Sa résistance au court-circuit Icw de 10 kA et sa tenue au courant de choc de 0,25 kA apportent des caractéristiques utiles pour les environnements où la continuité de service et la bonne coordination des appareillages sont des critères importants.

Raccordement souple pour conducteurs rigides et multibrins

Ce dispositif accepte des sections de conducteurs monofilares de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement permet de l’utiliser aussi bien sur des départs de distribution que dans des configurations de tableau demandant des sections plus conséquentes. Pour l’installateur, cela apporte davantage de souplesse lors du câblage, des reprises et de l’adaptation aux contraintes réelles du chantier.

Fonctions utiles pour l’exploitation et l’évolution du tableau

Ce modèle dispose d’un dispositif de verrouillage, un atout pratique pour sécuriser une position lors d’une intervention ou d’une consignation. Il est également compatible avec des dispositifs supplémentaires, ce qui facilite l’évolution du tableau sans changer l’appareil principal. Cette possibilité est intéressante pour les installations appelées à être complétées ou organisées avec des accessoires modulaires adaptés.

Un interrupteur différentiel TX³ adapté aux environnements de tableau intérieur

Son indice de protection IP20 correspond à un usage en tableau ou coffret, à l’abri dans une enveloppe appropriée. Il fonctionne dans une plage de température ambiante de -25 à 60 °C et avec un degré de pollution 2, ce qui répond aux conditions d’exploitation classiques des équipements modulaires. Sa finition grise proche du RAL 7035 s’accorde naturellement avec la présentation habituelle des protections dans les armoires et tableaux électriques.
