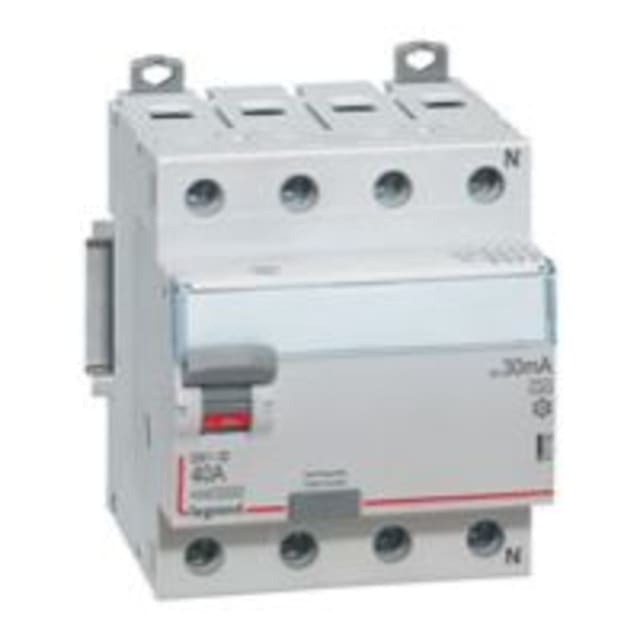

Interrupteur différentiel 4P 40A 30mA type A 411760

Une protection différentielle 4 pôles pensée pour les circuits triphasés

Cet interrupteur différentiel DX³ 4P 40A 30mA type A est conçu pour assurer la coupure d’un circuit triphasé avec neutre en cas de défaut d’isolement. En version tétrapolaire, il convient aux tableaux électriques où la protection des personnes doit être associée à une distribution en 400 V. Son format 4 modules permet une intégration compacte dans l’enveloppe modulaire, tout en conservant un appareil lisible et simple à repérer dans le coffret.

Sensibilité 30 mA pour la protection des personnes

Avec une sensibilité différentielle de 30 mA, cet interrupteur différentiel agit dès qu’une fuite de courant dangereuse est détectée. Il joue donc un rôle essentiel dans la protection contre les contacts indirects et contre certains risques liés aux défauts d’isolement. Ce calibre de sensibilité est particulièrement adapté aux installations où la sécurité des utilisateurs doit rester prioritaire, sans alourdir l’architecture du tableau.

Type A : adapté aux usages générant des composantes continues

Le type A permet de détecter les défauts différentiels en courant alternatif ainsi que les courants résiduels à composante continue pulsée. C’est un point important pour les circuits alimentant des équipements électroniques ou électroménagers susceptibles de générer ce type de défaut. Dans un tableau, ce choix apporte une réponse plus adaptée qu’un type AC lorsque les charges raccordées ne sont pas purement résistives ou classiques.

Calibre 40 A pour une distribution équilibrée et bien dimensionnée

Son courant nominal de 40 A le destine à la protection différentielle de départs ou de groupes de circuits dont l’intensité assignée reste cohérente avec ce calibre. Il s’intègre naturellement dans une logique de protection modulaire en amont ou en tête d’un ensemble de circuits, à condition que la protection contre les surintensités soit correctement assurée par l’appareillage associé. Sa tenue au court-circuit conditionnelle jusqu’à 10 kA participe à son bon positionnement dans des tableaux exigeant une coordination sérieuse des protections.

Installation sur rail DIN avec raccordement pratique en coffret

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’installe facilement dans les tableaux de répartition modulaires. Sa largeur de 4 unités de division optimise l’occupation du coffret, tandis que ses capacités de raccordement permettent de recevoir des conducteurs monofilares de 0,75 à 50 mm² et multifilaires de 0,75 à 35 mm². Cette plage de section offre une bonne souplesse au moment du câblage, que ce soit pour une réalisation neuve, une extension ou un remplacement d’appareil dans une rangée existante.

Caractéristiques techniques utiles pour les environnements de tableau

Ce modèle fonctionne en 400 V, avec une fréquence de 50 Hz et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV et sa résistance aux courants de choc de 0,25 kA apportent des données claires pour le dimensionnement dans l’appareillage modulaire. Son indice de protection IP20 correspond à un usage en coffret ou armoire, et sa plage de température de fonctionnement de -25 à 60 °C facilite son intégration dans de nombreux environnements techniques. La profondeur totale de 44 mm favorise aussi l’installation dans les tableaux où l’espace arrière doit rester maîtrisé.

Un appareillage DX³ cohérent pour compléter un tableau modulaire

Appartenant à la série DX³, cet interrupteur différentiel s’intègre dans une logique d’ensemble avec les autres appareils modulaires de la gamme. La présence d’un dispositif de verrouillage et la possibilité d’ajouter des dispositifs complémentaires renforcent l’intérêt du produit pour les tableaux nécessitant une configuration claire, évolutive et bien organisée. C’est un choix pertinent pour constituer une protection différentielle 4P 40A 30mA type A compacte, lisible et adaptée aux installations de distribution électrique en triphasé.
