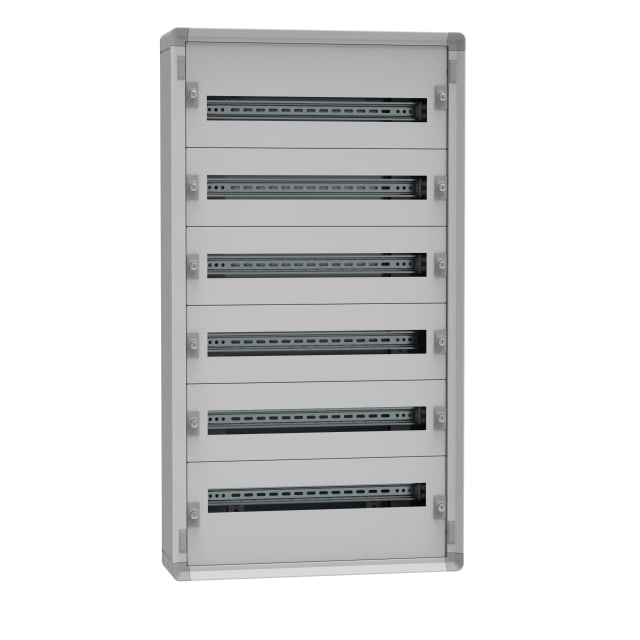

Coffret électrique saillie métallique 6×24 modules IP30

Coffret électrique saillie métallique 6×24 modules IP30

Ce coffret électrique en saillie métallique est conçu pour organiser, protéger et distribuer les circuits dans une installation tertiaire, résidentielle ou technique nécessitant une capacité importante. Avec ses 6 rangées de 24 modules, il offre une capacité totale de 144 modules, permettant d’accueillir un ensemble conséquent d’appareillages modulaires dans un format clair, accessible et facile à faire évoluer.

Son châssis extractible facilite la mise en œuvre et les interventions, tandis que le montage sur rail DIN assure une intégration simple des protections et équipements modulaires. Les plastrons métalliques avec verrouillage 1/4 de tour contribuent à une fermeture pratique et sécurisée, adaptée aux besoins des installations où la fiabilité et la maintenance sont essentielles.

Les atouts du coffret

• Capacité généreuse : 6 rangées de 24 modules, soit 144 modules au total.
• Montage en saillie : idéal pour une pose apparente et un accès facilité.
• Structure métallique : pensée pour une bonne tenue mécanique et une utilisation durable.
• Plastrons métalliques verrouillables : fermeture par 1/4 de tour pour un usage pratique.
• Rail DIN : compatible avec les appareillages modulaires courants.
• Barreau de terre intégré : pour une connexion de terre organisée.
• Gestion de câblage : bracelet de circulation de filerie vertical par rangée pour un cheminement plus propre.

Caractéristiques techniques

• Type de coffret : métallique, saillie
• Nombre de rangées : 6
• Nombre de modules : 24 par rangée
• Capacité totale : 144 modules
• Hauteur : 1050 mm
• Largeur : 575 mm
• Profondeur : 147 mm
• Indice de protection : IP30
• Résistance aux chocs : IK07
• Montage : rail DIN
• Châssis : extractible
• Plastrons : métalliques avec verrouillage 1/4 de tour
• Barreau de terre : oui
• Gestion de câblage : bracelet de circulation de filerie vertical par rangée
• Courant assigné : jusqu’à 160 A

Pour quels usages choisir ce coffret ?

Ce coffret de distribution convient particulièrement lorsque l’installation demande une réserve de modules confortable et une organisation rigoureuse des circuits. Sa capacité élevée le rend pertinent pour des tableaux principaux ou divisionnaires, dans des contextes où l’on doit regrouper de nombreuses protections, commandes ou équipements modulaires.

Le format en saillie est souvent apprécié dans les locaux techniques, les zones de maintenance, les bâtiments professionnels ou les installations où l’encastrement n’est pas adapté. Son accès direct simplifie les opérations de câblage, de contrôle et d’évolution du tableau dans le temps.

Points à vérifier avant installation

• Vérifier que la profondeur disponible permet l’intégration du coffret et du câblage.
• Contrôler le nombre de modules nécessaires afin d’exploiter correctement la capacité de 144 modules.
• Tenir compte de l’indice IP30 pour une utilisation en environnement adapté à ce niveau de protection.
• Prévoir une organisation de câblage soignée pour tirer parti du cheminement vertical par rangée.
• Confirmer la compatibilité des appareils modulaires à installer sur rail DIN.

Une solution pratique pour un tableau bien organisé

Avec sa construction métallique, ses dimensions généreuses et ses équipements pensés pour le confort de pose, ce coffret électrique saillie IP30 répond aux attentes des installations qui exigent de la capacité, de la lisibilité et de la robustesse. Il constitue une base fiable pour créer un tableau de distribution propre, accessible et évolutif.

Références : 8703577 | Réf. fabricant : 1CO6R24S
