Connectique machine
La connectique machine regroupe des solutions de liaison conçues pour assurer la transmission fiable des signaux, de l’alimentation et des commandes dans les environnements industriels. Elle répond aux besoins d’assemblage, de raccordement et de maintenance sur les équipements automatisés, les armoires, les capteurs, les actionneurs et les systèmes de contrôle. Les produits disponibles couvrent différents formats, types de montage et configurations pour faciliter l’intégration sur site.
Le choix se fait selon plusieurs critères essentiels : le nombre de pôles, le type de connexion, le mode de fixation, l’encombrement, le niveau de protection recherché et les contraintes d’installation. Il est aussi important d’adapter le raccordement au câble, au signal à transmettre et à l’environnement de fonctionnement, qu’il s’agisse d’une machine compacte, d’un équipement mobile ou d’une installation exposée aux vibrations et aux sollicitations répétées. Des boîtiers, embases, inserts et connecteurs dédiés permettent d’obtenir une liaison propre, pratique à monter et simple à entretenir.
Ces solutions sont couramment utilisées dans l’automatisation, la robotique, la commande industrielle, les capteurs de présence, les systèmes de supervision et les équipements de production. Pour un résultat fiable, il convient de vérifier la cohérence entre les éléments à assembler, le sens de câblage et les conditions de pose avant installation. Une sélection adaptée limite les erreurs de raccordement et contribue à maintenir la continuité de service des machines.
Marques
Adaptateur de montage sur profilé IP20 blindé 1041740
In stock
15.44€ HTVAAdaptateur de montage sur profilé DIN IP20 blindé, 1 module, avec raccordement rapide. Conçu en PC-GF10, il permet une intégration compacte et protégée dans les installations industrielles.
Capot passe-câble plastique HEAVYCONNEC EVO B6 1407619
Rupture de stock
4.78€ HTVACapot passe-câble plastique noir HEAVYCONNEC EVO B6, montage par baïonnette, verrouillage à poignée longitudinale, pour 1 entrée de conducteur. Compact et robuste, indice IP66, résistance IK08, usage industriel de -40 à 125 °C.
Connecteur D-SUB mâle 15 pôles sortie câble 35° 2761606
In stock
49.30€ HTVAConnecteur D-SUB mâle 15 pôles à raccordement à vis, sortie câble coudée 35°, conçu pour les liaisons bus et données en environnement industriel.
Connecteur de données PROFINET CAT5 blindé 4 pôles 1554539
In stock
29.26€ HTVAConnecteur de données PROFINET M12 coudé 4 pôles, blindé, pour câble 4 à 8 mm, raccordement à pince coupante, indice IP67, 48 V, 1,75 A, pour applications industrielles.
Connecteur femelle 8+PE Push-in 16 A 320 V 1079554
In stock
17.45€ HTVAConnecteur femelle 8 pôles + PE à raccordement Push-in, 16 A, 320 V, pour fils de 0,5 à 2,5 mm². Insert thermoplastique compact, adapté aux applications industrielles jusqu’à 125 °C.
Connecteur femelle coudé M12 4 pôles A Push-in 1424656
In stock
11.68€ HTVAConnecteur femelle coudé M12 A 4 pôles à raccordement Push-in, 4 A 250 V, pour câble 4 à 8 mm, boîtier IP65, idéal pour la connectique machine compacte et rapide à installer.
Connecteur femelle coudé M12 4 pôles détrompage A 1681143
In stock
12.88€ HTVAConnecteur femelle M12 coudé 4 pôles, raccordement à vis, pour câble 4 à 6 mm. 250 V, 4 A, IP67, température -40 à 85 °C.
Connecteur femelle droit M12 5 pôles codage A 1424652
Rupture de stock
13.87€ HTVAConnecteur femelle droit M12 à 5 pôles codage A, 4 A, 48 V, IP65. Raccordement pour câbles de 4 à 8 mm, plage de température de -40 à 85 °C.
Connecteur femelle M12 blindé 5 pôles droit A 1440041
In stock
89.02€ HTVAConnecteur femelle M12 droit blindé 5 pôles, raccordement à vis, pour câble Ø 5,5 à 8,6 mm, 4 A, 48 V, IP65, contacts dorés.
Connecteur femelle M12 droit 4 pôles codage A 1681127
In stock
12.88€ HTVAConnecteur femelle M12 droit 4 pôles codage A, pour raccordement à vis, 4 A / 250 V, IP67. Conçu pour câble de 4 à 6 mm, avec contacts cuivre pour applications industrielles.
Connecteur femelle M12 encastrable 5 pôles 1671098
Rupture de stock
14.23€ HTVAConnecteur femelle M12 encastrable 5 pôles, montage frontal, câble 500 mm, IP67, 60 V, 0,34 mm², pour raccordement capteurs-actionneurs en environnement industriel.
Connecteur M12 droit 5 pôles codage A Push-in 1424649
In stock
13.20€ HTVAConnecteur M12 droit 5 pôles codage A à raccordement Push-in, 48 V, 4 A, IP65, pour câbles de 4 à 8 mm. Compact et rapide à installer pour applications industrielles.

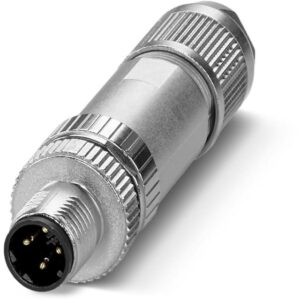

Connecteur M12 mâle blindé 4 pôles PROFINET 1424682
In stock
22.03€ HTVAConnecteur M12 mâle blindé 4 pôles, droit, pour câble de 4 à 8 mm. Raccordement PROFINET, indice IP65, 4 A, 48 V, plage de température de -40 à 85 °C.
Connecteur M12 mâle droit blindé PROFINET 1554513
In stock
29.04€ HTVAConnecteur M12 mâle droit blindé, 4 contacts, raccordement à pince coupante, IP67, 48 V, 1,75 A, pour câble de 4 à 8 mm. Idéal pour la connectique PROFINET industrielle.
Connecteur mâle M12 droit 4 pôles codage A 1662528
In stock
12.88€ HTVAConnecteur mâle M12 droit à 4 pôles, raccordement à vis, pour câble Ø 4 à 6 mm. Indice IP67, 4 A, 250 V, adapté aux applications industrielles.
Élément de contact mâle 8+PE Push-in 16 A 1079553
In stock
17.04€ HTVAÉlément de contact mâle 8+PE à raccordement Push-in, 16 A, 320 V, avec 8 pôles de puissance et conducteur de protection, pour conducteurs de 0,5 à 2,5 mm².
Embase aluminium avec étrier longitudinal 1078594
In stock
10.67€ HTVAEmbase de boîtier en aluminium avec étrier longitudinal, joint d’étanchéité et protection CEM. Montage compact 39 x 19,8 x 45,8 mm, indice IP66, résistance aux chocs IK06, plage -40 à 125 °C.
Module de contact mâle 3 pôles Push-in 40 A 1424219
Rupture de stock
11.53€ HTVAModule de contact mâle 3 pôles Push-in 40 A, 690 V, avec raccordement par soudure. Inserts en duroplaste, contacts en cuivre argenté, pour conducteurs 2,5 à 6 mm², jusqu’à 125 °C.
Prolongateur RJ45 CAT5e IP67 gris avec couvercle 1689268
Rupture de stock
46.00€ HTVAProlongateur RJ45 CAT5e gris IP67 avec couvercle, boîtier synthétique compact et joint d’étanchéité, adapté aux connexions réseau industrielles en environnement exigeant.
Comment choisir entre un connecteur M8 et un connecteur M12 ?
Le M8 est à privilégier quand l’encombrement est réduit, surtout pour les capteurs. Le M12 est plus polyvalent : il accepte plus de pôles et convient mieux aux liaisons capteurs, actionneurs, alimentation ou réseau selon le codage et la configuration.
Faut-il prendre un modèle droit ou coudé ?
Un modèle droit est pratique quand le passage de câble est dégagé. Un modèle coudé facilite le montage en espace serré, près d’un châssis, d’une armoire ou d’un capot, et limite la contrainte sur le câble.
Vaut-il mieux un câble pré-câblé ou un connecteur à câbler ?
Un câble pré-câblé se pose plus vite et limite les erreurs de raccordement. Un connecteur à câbler est plus souple si vous devez adapter la longueur, le cheminement ou le type de câble sur site.
Quand faut-il choisir un boîtier, une embase ou un capot ?
Le boîtier ou l’embase sert à fixer la liaison sur une machine, un panneau ou une surface. Le capot protège la partie mobile ou débrochable. Le bon choix dépend du sens de montage, de la place disponible et de l’accès souhaité pour la maintenance.
Pourquoi certains modèles ont plus de pôles que d’autres ?
Le nombre de pôles dépend de ce que vous devez transmettre : simple alimentation, signal de capteur, commande, ou données. Plus il y a de fonctions à faire passer dans un seul raccordement, plus le nombre de pôles doit être élevé.
À quoi sert le niveau de protection indiqué sur un connecteur ?
Il indique sa résistance à la poussière, aux projections d’eau et à l’environnement industriel. En machine, un niveau élevé est utile si la zone est exposée aux lavages, aux vibrations, à l’humidité ou aux salissures.
Peut-on raccorder un capteur ou un actionneur avec un cordon M8 ou M12 standard ?
Oui, si le nombre de pôles, le sens de câblage et le type de codage correspondent. Il faut aussi vérifier la tension, le courant admissible et le diamètre de câble avant de choisir.
Quelle différence entre un connecteur à vis, push-in et à sertir ?
Le raccordement à vis est polyvalent et simple à reprendre. Le push-in accélère le câblage. Le sertissage est adapté aux montages industriels plus répétitifs et peut offrir une connexion très compacte.
Comment savoir si un montage convient à une machine mobile ou vibrante ?
Il faut privilégier un raccordement robuste, un bon verrouillage, un câble adapté aux flexions répétées et un montage qui évite les contraintes mécaniques sur la liaison. Les versions coudées et les cordons conçus pour chaîne porte-câbles sont souvent plus adaptés.
