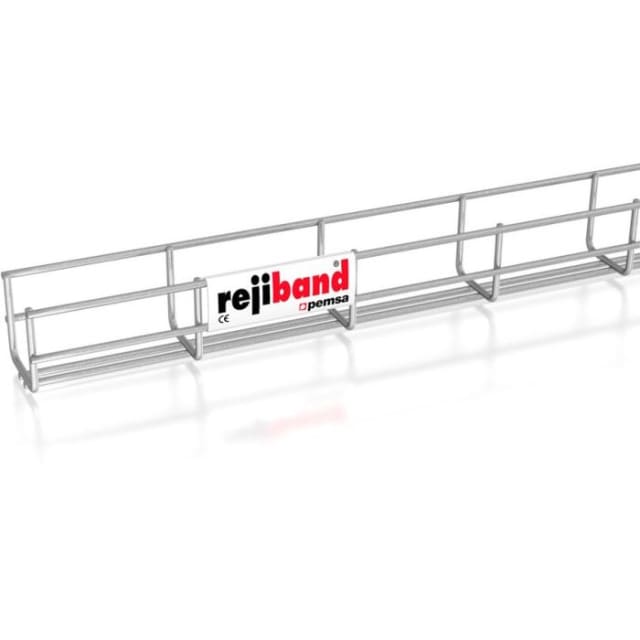

Treillis à câbles galvanisé 60×60 mm 3 m 60232065

Treillis à câbles galvanisé 60×60 mm 3 m pour le cheminement des câbles

Ce treillis à câbles galvanisé 60×60 mm en longueur 3 m est conçu pour le support, l’organisation et la distribution des câbles dans les installations électriques et techniques. Son format compact en hauteur 60 mm et largeur 60 mm convient particulièrement aux parcours où l’encombrement doit rester maîtrisé tout en conservant une section utilisable de 2378 mm². La structure filaire en acier avec forme en U facilite un cheminement propre, lisible et adapté aux réseaux courants de puissance, de commande ou de communication.

Structure filaire avec double fil de fond pour une fixation pratique

Le fond est équipé de deux fils, un point intéressant pour les opérations de fixation et de maintien des câbles. Cette configuration améliore la tenue du faisceau et apporte une base plus pratique pour les attaches. Le principe du treillis électrosoudé permet aussi d’ajuster plus facilement le passage des câbles, les reprises sur site et les découpes si nécessaire, ce qui simplifie la mise en œuvre sur les chantiers techniques, tertiaires ou industriels.

Acier galvanisé à chaud pour les environnements exigeants

Réalisé en acier avec traitement de surface galvanisé à chaud, ce chemin de câbles métalliques est prévu pour une utilisation dans des ambiances où une protection de surface renforcée est recherchée. Cette finition convient aux installations intérieures comme aux contextes plus exposés à l’humidité selon les contraintes du projet. La plage de température d’usage de -50 à 150 °C permet également de l’intégrer sur des installations soumises à des conditions thermiques étendues.

Dimensions 60×60 mm adaptées aux petits et moyens faisceaux

Avec ses dimensions 60 x 60 mm et sa longueur utile de 3000 mm, ce treillis à câbles répond bien aux besoins de distribution linéaire sur de courtes ou moyennes portées. Il offre un bon compromis entre compacité, accessibilité des câbles et facilité de raccordement sur l’installation. Son poids de 0,7925 kg/m aide aussi à limiter la charge globale de l’ouvrage, tout en conservant une solution métallique adaptée au cheminement technique.

Montage vissé et intégration simple sur support

Ce modèle est proposé sans raccord intégré, avec un type de raccordement vissé. Cela permet de choisir les accessoires de liaison et de fixation en fonction de la configuration réelle du chantier : suspension, pose murale, consoles, tiges filetées ou traversées techniques. L’espacement possible des supports jusqu’à 1 m apporte une base claire pour préparer le calepinage et organiser une pose régulière sur le parcours.

Capacités de charge utiles pour dimensionner l’installation

Pour le dimensionnement, les charges de travail sécurisées maximales selon l’IEC 61537 sont indiquées en fonction de l’écartement des supports : 39,8 N/m avec des supports espacés de 0,5 m, 39,8 N/m à 1,0 m, 27 N/m à 1,5 m et 14,2 N/m à 2,0 m. Ces données sont précieuses pour adapter le treillis au poids réel du câblage, aux contraintes de portée et au choix des points d’ancrage. Elles permettent de préparer une installation plus cohérente dès la phase de sélection du chemin de câbles.

Une solution pertinente pour installations électriques et techniques

Ce treillis à câbles 60×60 mm est particulièrement indiqué pour les installations nécessitant un passage de câbles apparent, accessible et bien ventilé. Il s’intègre facilement dans les locaux techniques, circulations de bâtiments, zones tertiaires, ateliers, infrastructures et espaces où la lisibilité des réseaux est importante. Sa conception filaire favorise l’accès au câblage pendant l’installation, les extensions de réseau et les opérations de maintenance, tout en conservant un cheminement net et rationnel.
