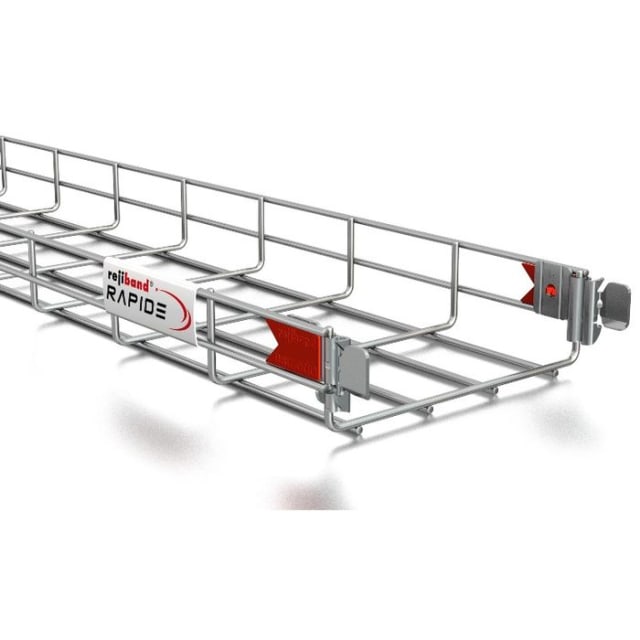

Treillis à câbles rapide 60×150 3 m acier zingué 60512150

Treillis à câbles rapide 60×150 mm pour cheminement métallique aéré

Ce treillis à câbles rapide 60×150 mm en longueur 3 m est conçu pour le passage, l’organisation et le maintien des câbles dans les installations techniques. Sa forme en U offre un guidage net des faisceaux tout en conservant une structure ouverte, particulièrement adaptée aux réseaux qui demandent un accès simple lors de l’ajout, de la séparation ou de l’évolution des câbles. Ce format 150 mm de large sur 60 mm de haut convient aux cheminements courants lorsque l’on recherche un bon équilibre entre capacité de passage, encombrement maîtrisé et lisibilité de l’installation.

Raccordement intégré à cliquer pour une mise en œuvre plus directe

Le principal atout de cette version réside dans son raccordement intégré avec fixation à cliquer. L’embout est prévu pour un assemblage rapide entre longueurs, sans opération lourde de liaison, ce qui facilite l’avancement sur chantier et simplifie les alignements sur parcours linéaires. Cette conception permet également de conserver une continuité de cheminement propre et régulière, appréciée dans les installations où le temps de pose, la répétitivité et la précision de montage comptent autant que le résultat final.

Acier zingué électrolytiquement pour les environnements intérieurs techniques

Fabriqué en acier avec traitement de surface zingué galvaniquement ou électrolytiquement, ce treillis à câbles est pensé pour les usages techniques nécessitant un support métallique sobre, propre et facile à intégrer dans de nombreux locaux d’exploitation. La finition acier zingué convient particulièrement aux installations intérieures de distribution électrique, de courants faibles, de GTB ou de réseaux techniques, lorsque l’on souhaite une solution métallique ouverte favorisant une implantation claire des câbles et une maintenance plus fluide.

Capacité utile adaptée au rangement et à la circulation des câbles

Avec une section utilisable de 6976 mm², ce chemin de câbles métallique permet d’accueillir différents conducteurs et faisceaux tout en gardant une organisation rationnelle. L’absence de cloison intégrée laisse une pleine largeur disponible, ce qui facilite le passage des câbles de puissance, de commande ou de communication selon le principe de pose retenu sur le chantier. Le profil treillis permet aussi de multiplier les points de fixation des câbles et accessoires, pratique pour maintenir les parcours propres dans les changements de direction, les descentes ou les dérivations.

Longueur de 3 mètres pour optimiser les portées et limiter les jonctions

La longueur de travail de 3000 mm est bien adaptée aux cheminements standards en locaux techniques, ateliers, bâtiments tertiaires ou zones de distribution. Elle permet de couvrir rapidement des linéaires avec moins de jonctions qu’en éléments courts, ce qui contribue à une pose plus homogène. L’espacement possible des supports jusqu’à 1 m apporte une base de mise en œuvre cohérente pour les parcours courants, avec un compromis intéressant entre cadence de pose, tenue de l’installation et gestion du supportage.

Charges admissibles à considérer selon l’écartement des supports

Pour le dimensionnement, ce modèle présente une charge de travail sécurisée maximale de 46,1 N/m avec des supports espacés de 0,5 m, ainsi qu’à 1,0 m. Elle est ensuite de 29,9 N/m avec un entraxe de 1,5 m et de 20,2 N/m avec un entraxe de 2,0 m, selon l’IEC 61537. Ces données sont utiles pour adapter le supportage au poids réel des câbles et à la configuration du parcours. Elles permettent de viser une installation plus cohérente, notamment lorsque le linéaire comporte des zones plus chargées, des réserves d’évolution ou des sections à maintenir particulièrement ordonnées.

Format technique pensé pour les installations évolutives

Avec un poids indicatif de 0,874708 kg/m, ce treillis à câbles reste adapté aux configurations où l’on recherche une solution métallique fonctionnelle sans alourdir inutilement l’ensemble du cheminement. Sa plage de température d’usage de -50 à 150 °C élargit les possibilités d’emploi dans de nombreux environnements techniques. Ce format de la série RAPIDE se distingue ainsi par une mise en œuvre pratique, une lecture visuelle immédiate du réseau et une structure ouverte qui simplifie les interventions futures sur les câbles.
