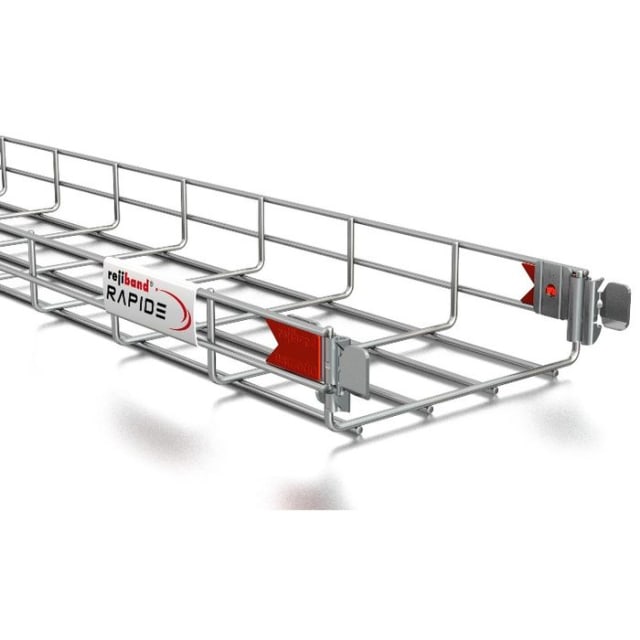

Treillis à câbles rapide 60×200 3 m zingué 60512200

Treillis à câbles rapide 60×200 en 3 m pour cheminement électrique structuré

Ce treillis à câbles rapide 60×200 en longueur de 3 mètres est conçu pour le support et l’organisation des câbles dans les installations techniques où la lisibilité du cheminement et la rapidité de pose sont recherchées. Son format 60 x 200 mm offre un bon compromis entre encombrement maîtrisé et capacité de passage, avec une section utilisable de 9586 mm². Sa forme en U facilite le maintien des câbles tout en gardant une structure ouverte, pratique pour les réseaux courants forts, courants faibles ou mixtes selon l’implantation du chantier.

Système de raccordement intégré pour une pose plus fluide

La version RAPIDE intègre un système de raccordement à cliquer directement sur l’embout, ce qui simplifie l’assemblage des longueurs sans opération complexe de jonction. Ce principe de fixation à cliquer permet d’accélérer la mise en œuvre sur site, tout en apportant une continuité de cheminement adaptée aux installations où le temps de pose et la propreté d’exécution comptent. Pour l’installateur, cela se traduit par un montage plus direct lors de la création de lignes longues, de dérivations ou de parcours techniques suspendus.

Dimensions 60 x 200 mm adaptées aux faisceaux de câbles de volume intermédiaire

Avec une hauteur de 60 mm et une largeur de 200 mm, ce chemin de câbles métallique convient aux configurations nécessitant davantage d’espace latéral qu’un treillis étroit, sans passer sur un gabarit trop imposant. Il permet de répartir les câbles plus proprement, de limiter les croisements et de conserver une meilleure accessibilité lors des extensions ou opérations de maintenance. Sa longueur utile de 3000 mm est adaptée aux cheminements linéaires avec un nombre réduit de raccords, ce qui favorise une installation plus régulière.

Acier zingué pour les environnements intérieurs techniques

Fabriqué en acier avec traitement de surface zingué galvaniquement par voie électrolytique, ce treillis est pensé pour les environnements techniques intérieurs où une finition métallique protège la structure tout en restant compatible avec les usages classiques du chemin de câbles en bâtiment et en locaux tertiaires ou industriels. Cette finition facilite aussi l’intégration dans les installations où l’on recherche un aspect métallique discret et cohérent avec les autres supports et accessoires de câblage.

Structure ouverte pratique pour le passage, le repérage et l’évolution des câbles

Le principe du treillis métallique ouvert présente un avantage concret sur le terrain : les câbles restent visibles, ventilés et plus faciles à répartir. Cela simplifie le repérage des circuits, l’ajout de nouvelles liaisons et l’adaptation de l’installation au fil du temps. L’absence de cloison intégrée laisse toute la largeur disponible pour organiser le cheminement selon les besoins du chantier, avec une grande souplesse pour séparer les faisceaux par colliers, repères ou accessoires de fixation complémentaires.

Comportement mécanique à intégrer selon l’espacement des supports

Ce modèle est donné pour un espacement possible des supports de 1 m, avec un poids de 1,12 kg/m, ce qui aide à dimensionner la pose de manière rationnelle. Les charges de travail sécurisées maximales selon l’IEC 61537 sont indiquées à 63,5 N/m avec des supports espacés de 0,5 m et de 1,0 m, puis 32 N/m à 1,5 m et 28,9 N/m à 2,0 m. Ces valeurs sont utiles pour ajuster le nombre de consoles, tiges filetées ou suspentes en fonction du volume réel de câbles prévu sur le parcours.

Plage de température étendue pour locaux techniques et zones contraignantes

Sa température d’usage de -50 à 150 °C permet d’envisager ce treillis à câbles rapide dans des environnements soumis à des variations thermiques importantes. Cette amplitude convient aux locaux techniques, zones de service, plafonds techniques ou installations spécifiques où le support de câbles doit conserver ses caractéristiques d’emploi malgré des conditions plus exigeantes que celles d’un simple espace tempéré.
