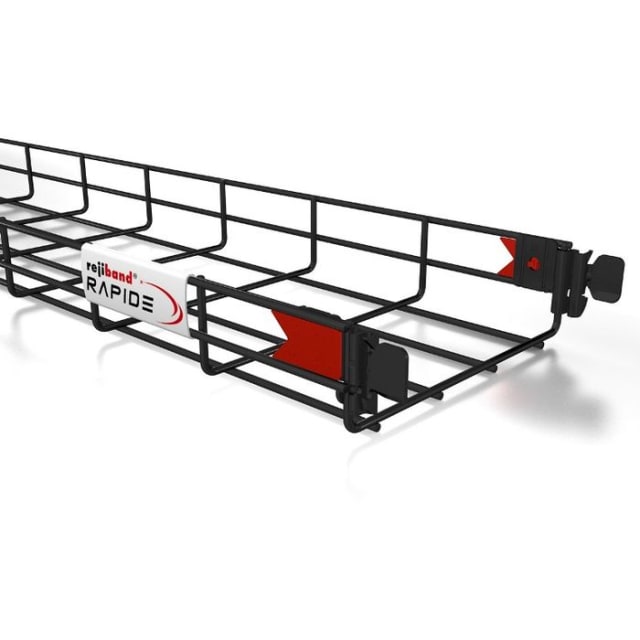

Treillis à câbles rapide noir 60×100 3 m 60582100

Treillis à câbles rapide noir 60×100 en longueur 3 m pour cheminement ouvert et accessible

Ce treillis à câbles rapide noir 60×100 en barre de 3 mètres est conçu pour le cheminement apparent des câbles dans les installations techniques, tertiaires et industrielles. Son format 60 x 100 mm offre un bon compromis entre encombrement maîtrisé et passage utile, avec une section utilisable de 4442 mm². La structure en fil d’acier facilite la circulation de l’air autour des câbles et simplifie le repérage visuel du cheminement lors de la pose comme lors des interventions de maintenance.

Système de raccordement rapide intégré pour un montage plus fluide

Cette version de la série Rapide intègre un raccordement à cliquer directement en extrémité. L’accouplement se fait sans pièce de liaison séparée, ce qui permet d’enchaîner les longueurs plus simplement sur chantier et de gagner du temps lors de l’assemblage. Ce principe de fixation réduit aussi les manipulations au moment de la pose, notamment sur les linéaires répétitifs ou dans les zones techniques où la rapidité d’installation est recherchée.

Format 60 x 100 mm adapté aux parcours de câbles de petite à moyenne densité

Avec une hauteur de 60 mm, une largeur de 100 mm et une longueur de travail de 3000 mm, ce treillis convient aux distributions de câbles puissance, contrôle ou communication lorsqu’un chemin de câbles métallique compact est préférable. Son pas de support possible jusqu’à 1 m permet une mise en œuvre cohérente sur de nombreux tracés courants. Ce gabarit est particulièrement pertinent lorsque l’on souhaite conserver une installation lisible, ventilée et plus facile à adapter qu’un chemin plein.

Finition noire C8 sur acier pour les environnements où l’esthétique compte aussi

Le treillis est réalisé en acier avec traitement de surface zingué galvaniquement ou électrolytiquement puis revêtu, avec une finition noire Black C8. Cette présentation est appréciée dans les locaux techniques visibles, les plateaux ouverts, les espaces commerciaux, les bureaux contemporains ou les ambiances architecturales où les réseaux restent apparents. Le rendu noir permet une intégration visuelle plus discrète qu’une finition métallique standard, tout en conservant les avantages d’un treillis métallique ouvert.

Continuité électrique et conception pensée pour les installations techniques

Le raccordement intégré permet d’assurer la continuité électrique conformément à l’IEC 61537. C’est un point important pour les installateurs qui recherchent une solution de cheminement cohérente avec les exigences usuelles des systèmes de chemins de câbles métalliques. La conception du treillis favorise également les reprises, les dérivations et les adaptations de parcours, avec une structure qui se prête bien aux ajustements sur site selon les contraintes de passage.

Charges admissibles connues pour dimensionner plus sereinement le supportage

Les valeurs de charge de travail sécurisée communiquées selon l’IEC 61537 permettent de mieux anticiper le dimensionnement de l’installation. Ce modèle admet 66,5 N/m avec des supports espacés de 0,5 m, ainsi que 66,5 N/m avec un espacement de 1,0 m. La charge passe à 40,5 N/m pour 1,5 m entre supports, puis à 30 N/m pour 2,0 m. Ces repères sont utiles pour adapter le supportage au poids des câbles et à la configuration réelle du parcours, sans surdimensionner inutilement.

Comportement stable dans une large plage de température d’usage

Prévu pour une température d’usage de -50 à 150 °C, ce treillis à câbles peut être retenu dans des environnements techniques soumis à des variations thermiques importantes. Cette plage étendue apporte de la souplesse pour les locaux non chauffés, certaines zones de process ou les installations où les conditions ambiantes ne sont pas constantes. Avec un poids de 0,817083 kg/m, il reste par ailleurs pratique à manipuler lors de la mise en place des longueurs sur support.
