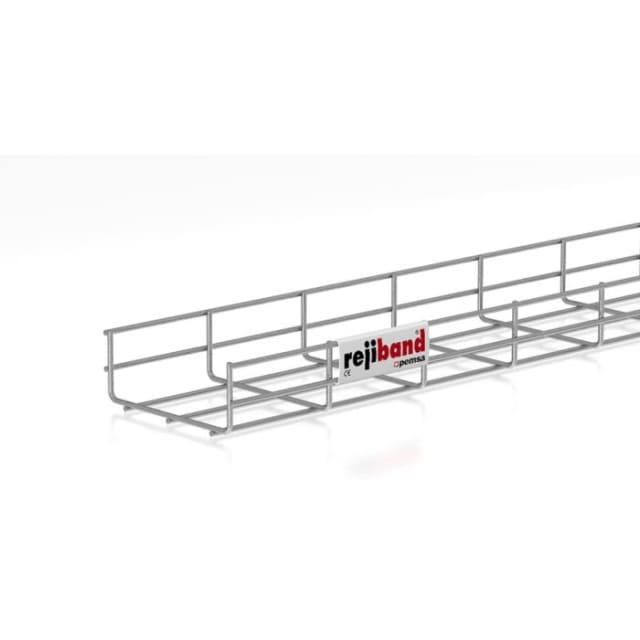

Treillis à câbles galvanisé à chaud 60×150 mm 60232150

Treillis à câbles galvanisé à chaud 60 x 150 mm pour cheminement apparent et technique

Ce treillis à câbles métallique en acier galvanisé à chaud est conçu pour le support et l’organisation des câbles dans les installations électriques où la lisibilité du cheminement, la ventilation des conducteurs et la facilité d’intervention sont recherchées. Son format 60 x 150 mm sur 3 mètres convient aussi bien aux parcours horizontaux qu’aux distributions techniques en locaux tertiaires, industriels ou en zones d’équipement.

Format 60 x 150 mm avec longueur de 3 m pour un passage de câbles structuré

Avec une hauteur de 60 mm, une largeur de 150 mm et une longueur utile de 3000 mm, ce chemin de câbles en treillis offre un bon compromis entre compacité et capacité de passage. Sa section utilisable de 6976 mm² permet d’acheminer proprement plusieurs câbles tout en conservant un tracé net et accessible, ce qui simplifie les extensions, dérivations et opérations de maintenance.

Acier galvanisé à chaud pour les environnements exigeants

Le traitement de surface galvanisé à chaud apporte une protection adaptée aux installations exposées à des ambiances techniques plus contraignantes. Cette finition est particulièrement intéressante lorsque le cheminement doit rester durablement protégé sur des parcours visibles, en locaux de service ou sur des installations soumises à des conditions d’usage étendues. Le produit est annoncé pour une température d’usage de -50 à 150 °C, ce qui élargit son domaine d’emploi sur chantier et en exploitation.

Conception en U sans raccord intégré pour une pose flexible

Sa forme en U favorise un guidage efficace des câbles tout en conservant l’ouverture nécessaire pour les reprises et les adaptations sur site. Le modèle est livré sans raccord intégré, ce qui laisse le choix des accessoires et de la méthode d’assemblage selon la configuration du chantier. Le raccordement vissé permet une continuité de ligne claire et adaptée aux montages structurés sur consoles, suspentes ou supports muraux.

Compatible avec une installation soignée et un supportage maîtrisé

Ce treillis à câbles est prévu avec un espacement possible des supports de 1 m, un repère utile pour dimensionner un cheminement régulier. Son poids de 0,900583 kg/m facilite la manutention sur site sans pénaliser l’intégration dans des réseaux techniques étendus. Pour le dimensionnement, les charges de travail sécurisées indiquées selon l’IEC 61537 sont de 46,1 N/m avec des supports espacés de 0,5 m ou 1 m, 29,9 N/m à 1,5 m et 20,2 N/m à 2 m.

Adapté au maintien de fonction et aux installations techniques spécialisées

Ce modèle est donné comme adapté au maintien de fonction, un point à considérer pour certains cheminements où la tenue de l’installation fait partie des exigences du projet. L’absence de cloison intégrée permet de conserver une configuration ouverte, utile lorsque l’on souhaite privilégier la simplicité de pose, la visibilité des câbles et la liberté d’organisation avec les accessoires de séparation retenus sur l’installation.

Un choix pertinent pour les réseaux électriques à faire évoluer

Le treillis à câbles galvanisé à chaud 60 x 150 mm est une solution intéressante lorsque l’on recherche un chemin de câbles métallique ouvert, facile à intégrer et dimensionné pour des parcours de distribution courants. Son format, sa longueur de 3 mètres, sa construction en acier et son assemblage vissé en font un support adapté aux installations où l’on veut combiner passage de câbles, accessibilité du réseau et mise en œuvre rationnelle.
