Treillis à câbles inox 60 x 100 mm 3 m 60252100

Treillis à câbles inox 60 x 100 mm 3 m pour cheminement technique en environnement exigeant

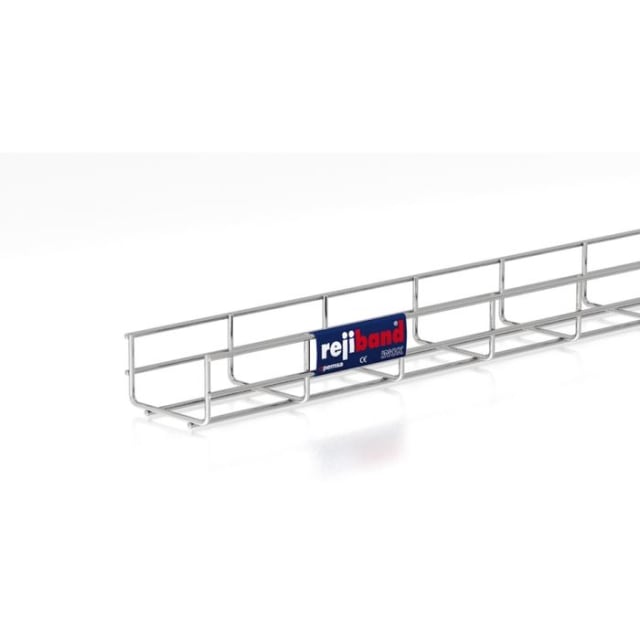

Ce treillis à câbles inox 60 x 100 mm longueur 3 m est conçu pour le cheminement, le maintien et l’organisation des câbles dans les installations techniques où la tenue mécanique, la propreté de pose et la résistance de l’inox sont recherchées. Son format compact permet de créer un parcours clair et accessible, aussi bien pour des réseaux de puissance que pour des liaisons de commande ou de communication, tout en conservant une bonne visibilité sur le câblage.

Structure en U ouverte pour une pose plus pratique et une circulation d’air naturelle

Sa forme en U associée à une structure treillis facilite le passage, la dérivation et l’adaptation du chemin de câble sur chantier. Cette conception ouverte améliore la ventilation autour des conducteurs, limite les zones de rétention et simplifie les interventions ultérieures. Le volume utile de 4442 mm² offre une capacité adaptée aux cheminements de petite et moyenne section, avec une lecture rapide du remplissage pendant l’installation ou la maintenance.

Acier inoxydable 304 pour les locaux techniques, ambiances humides et installations durables

Fabriqué en acier inoxydable 304 (1.4301), ce treillis à câbles inox convient aux environnements où la protection contre la corrosion est un critère important. Sa finition inox en fait une solution pertinente pour les locaux techniques, zones exposées à l’humidité, bâtiments tertiaires, ateliers, cuisines professionnelles ou installations industrielles selon les contraintes du site. Il conserve ses caractéristiques d’usage sur une plage de température de -50 à 150 °C, ce qui élargit ses possibilités de mise en œuvre.

Dimensions 60 x 100 mm sur 3 m : un format efficace pour les parcours linéaires

Avec une hauteur de 60 mm, une largeur de 100 mm et une longueur de travail de 3000 mm, ce chemin de câbles treillis permet de réaliser des parcours linéaires nets tout en optimisant l’encombrement. Ce format est particulièrement adapté lorsque l’on souhaite garder une installation compacte sans sacrifier la lisibilité du réseau. Son poids d’environ 0,79 kg/m favorise également une manipulation plus simple lors de la mise en place et du supportage.

Montage vissé et version sans raccord pour une configuration adaptée au chantier

Ce modèle est livré sans raccord intégré et prévoit un type de raccordement vissé. Cette configuration laisse à l’installateur la liberté de composer l’assemblage selon les besoins du tracé, des changements de direction et des accessoires retenus. Elle convient bien aux installations où l’on souhaite sélectionner les éléments de jonction, de fixation et de suspension en fonction des habitudes de pose, du support et des contraintes d’accessibilité.

Charges admissibles selon l’écartement des supports

Pour le dimensionnement de l’installation, ce treillis à câbles métallique présente une charge de travail sécurisée maximale de 58 N/m avec des supports espacés de 0,5 m et de 1 m, puis 48 N/m à 1,5 m et 24 N/m à 2 m, selon l’IEC 61537. L’espacement possible des supports est indiqué à 1 m. Ces valeurs permettent d’ajuster la pose en fonction du poids réel des câbles, de la densité de remplissage et des conditions de chantier, afin de conserver un cheminement propre et bien maîtrisé.

Solution adaptée au maintien de fonction et aux installations techniques structurées

Ce treillis à câbles inox est indiqué comme adapté au maintien de fonction, ce qui en fait une option pertinente pour certaines installations techniques nécessitant un support de câblage compatible avec des exigences renforcées de continuité de service. L’absence de cloison intégrée permet de privilégier un passage simple et direct des câbles, avec la possibilité d’organiser la séparation des circuits au moyen d’accessoires ou par une conception de parcours distincts lorsque l’installation l’exige.
