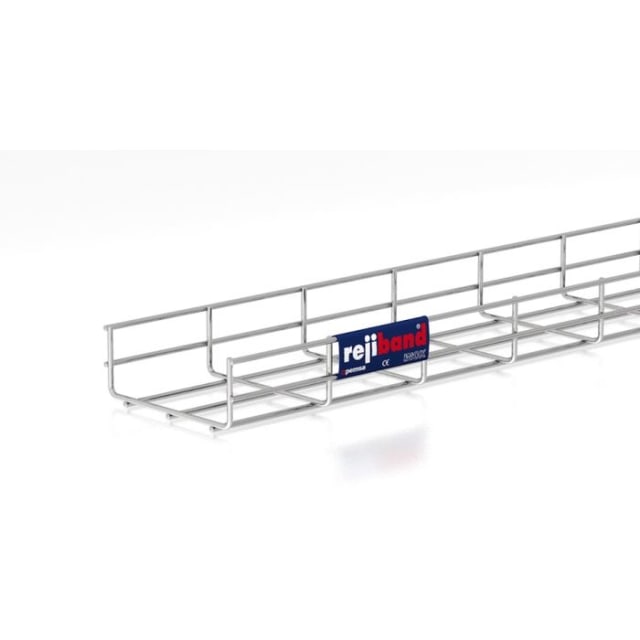

Treillis à câbles inox 60 x 150 mm 3 m 60252150

Treillis à câbles inox 60 x 150 mm 3 m pour cheminement apparent et technique

Ce treillis à câbles inox 60 x 150 mm en longueur 3 m est conçu pour le support et l’organisation des câbles dans les installations électriques où la lisibilité du cheminement, la ventilation naturelle des conducteurs et la facilité d’accès sont recherchées. Son format 150 mm de large avec hauteur de rive 60 mm permet de créer un passage propre et structuré, adapté aux réseaux courant fort, courant faible ou techniques, tout en conservant une implantation légère et ouverte.

Construction en acier inoxydable 304 pour environnements exigeants

Réalisé en acier inoxydable 304 (1.4301), ce chemin de câbles en fil offre une très bonne tenue dans les environnements soumis à l’humidité, aux atmosphères techniques et aux contraintes d’entretien régulier. La finition inox est particulièrement adaptée lorsque l’on recherche un support de câblage durable, propre visuellement et cohérent avec des locaux industriels, tertiaires, techniques ou agro-environnementaux selon les contraintes du chantier.

Format 60 x 150 mm : un bon équilibre entre capacité et encombrement

Avec une section utilisable de 6834 mm², ce treillis à câbles apporte une capacité de passage intéressante sans surdimensionner l’installation. La largeur 150 mm convient aux faisceaux de câbles de distribution, de commande ou de communication nécessitant un guidage net et évolutif. La hauteur 60 mm améliore le maintien latéral du câblage et contribue à une pose plus ordonnée, notamment lorsque plusieurs circuits cohabitent sur un même parcours.

Profil en U ouvert pour une pose pratique et une circulation d’air naturelle

Sa conception en forme de U facilite le positionnement des câbles, les reprises de cheminement et les adaptations sur chantier. Le treillis métallique ouvert favorise la dissipation thermique et permet une lecture immédiate du contenu, ce qui simplifie les interventions de maintenance, les extensions futures et le repérage des circuits. Ce modèle est livré sans raccord intégré, ce qui laisse le choix des accessoires de liaison et de fixation selon la configuration réelle du chantier.

Compatible avec les installations nécessitant un maintien de fonction

Ce modèle est indiqué comme adapté au maintien de fonction, un point important pour certaines installations techniques où la continuité mécanique du support entre dans les critères de conception. Son raccordement vissé permet une mise en œuvre cohérente avec les accessoires de fixation dédiés au cheminement en fil, pour réaliser des assemblages propres, lisibles et adaptés aux exigences de pose.

Charges admissibles et entraxe de supports à prendre en compte

Ce treillis à câbles 3 m accepte un espacement de supports possible de 1 m. Les charges de travail sécurisées annoncées selon l’IEC 61537 sont de 55 N/m avec des supports espacés de 0,5 m, 55 N/m à 1 m, 35 N/m à 1,5 m et 23 N/m à 2 m. Ces valeurs sont utiles pour dimensionner correctement la ligne de support en fonction du poids réel des câbles, des accessoires et des conditions de pose, afin de conserver un cheminement net et maîtrisé sur toute la longueur.

Plage de température large pour locaux techniques et ambiances variables

Avec une température d’usage de -50 à 150 °C, ce chemin de câbles en inox s’intègre dans des environnements où les écarts thermiques peuvent être marqués. Cette amplitude d’utilisation en fait une solution pertinente pour les zones techniques, les locaux non chauffés, certaines installations industrielles et les passages exposés à des conditions d’ambiance plus sévères qu’un cheminement intérieur standard.

Une solution de chemin de câbles métallique pensée pour une installation nette

Avec son poids de 1,018 kg/m, sa longueur utile de 3000 mm et son exécution en inox AISI 304, ce treillis à câbles métallique répond bien aux besoins de pose apparente ou technique lorsqu’il faut combiner capacité, accès facile aux conducteurs et intégration propre dans l’ouvrage. Il constitue un choix adapté pour structurer un réseau de câbles de manière claire, évolutive et compatible avec les accessoires de fixation, de suspension et de raccordement du système de cheminement.
