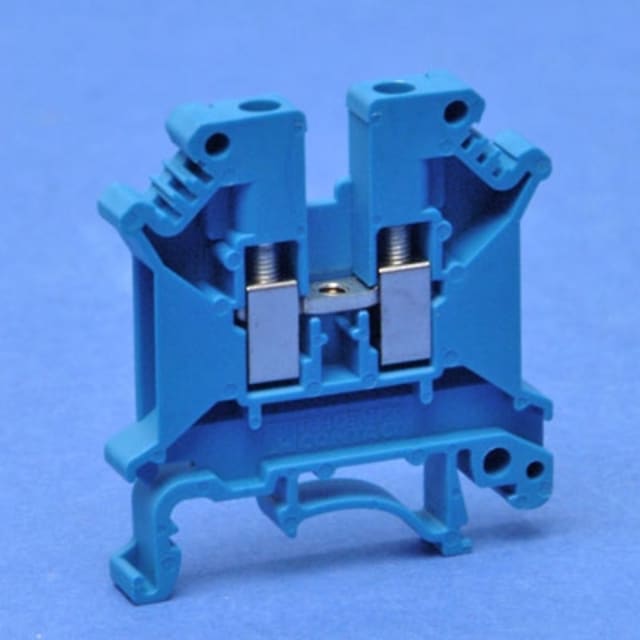

Bloc de jonction à vis bleu pour repérage clair des circuits

Ce bloc de jonction à vis bleu est conçu pour le raccordement traversant sur rail DIN dans les armoires, coffrets et tableaux électriques. Son coloris bleu facilite l’identification visuelle de certains potentiels ou circuits dans une installation, tout en conservant un format compact et lisible au câblage. Il s’agit d’un modèle simple à 1 étage avec 2 connexions, particulièrement adapté aux montages ordonnés où la clarté du repérage compte autant que la tenue du raccordement.

Raccordement vissé précis pour conducteurs cuivre et aluminium

Le raccordement par vis convient aux opérations de câblage qui demandent un serrage franc et une bonne maîtrise de la connexion. Ce bloc accepte les conducteurs monofilaires de 0,2 à 6 mm², les conducteurs souples sans gaine de 0,2 à 4 mm² ainsi que les conducteurs multibrins de 0,2 à 1,5 mm². Il est également indiqué pour les matériaux conducteurs aluminium et cuivre, ce qui en fait une solution pertinente dans de nombreux montages de distribution, de commande et de raccordement technique.

Format 4 mm² nominal pour installations de puissance courante

Avec une section de référence de 4 mm², une intensité nominale de 32 A et une tension nominale de 800 V, ce bloc de jonction répond aux besoins de nombreuses applications de câblage industriel et tertiaire. Il permet d’assurer un passage de potentiel propre et rationnel dans les ensembles électriques où l’on recherche un bornier traversant compact, capable de traiter des sections courantes sans surdimensionner le rail ni l’encombrement du coffret.

Montage direct sur rail DIN 35 mm et compatibilité d’implantation

Prévu pour un montage sur rail DIN 35 mm, ce bloc de jonction est compatible avec les profils NS 35/7,5, NS 35/15 et NS 32. Sa largeur de 6,2 mm permet de densifier l’implantation sans compliquer l’accès au câblage. Ce faible encombrement est un avantage concret pour les tableaux où chaque millimètre compte, notamment lors de l’ajout de plusieurs bornes alignées, du repérage ou de la séparation de potentiels.

Corps isolant thermoplastique et tenue en environnement exigeant

Le corps isolant en thermoplastique est conçu pour une plage de température de service de -60 à 110 °C. Ce niveau de tenue permet son intégration dans des environnements techniques variés, y compris lorsque le matériel est soumis à de fortes amplitudes thermiques. Pour l’installateur, cela se traduit par un bloc de jonction adapté aux applications de terrain, aux armoires de process et aux ensembles électriques où la stabilité dimensionnelle et la continuité de service du raccordement sont recherchées.

Distribution de potentiel facilitée dans les ensembles de borniers

Ce modèle appartient à une famille de blocs de jonction à vis pensée pour les montages pratiques sur rail. Son architecture permet la répartition du potentiel au moyen de barrettes de jonction fixes au centre de la borne ou de peignes de liaison au niveau du raccordement. Cet avantage est particulièrement utile pour structurer des rangées de borniers, simplifier certaines distributions et rendre l’organisation du câblage plus nette dans les coffrets de commande et de distribution.

Un choix adapté au câblage d’armoires, coffrets et tableaux

Grâce à son raccordement à vis, sa capacité de connexion de 0,2 à 6 mm², son montage sur rail DIN 35 mm et son format étroit, ce bloc de jonction bleu répond aux besoins des professionnels qui recherchent une borne traversante claire à intégrer dans une installation électrique bien structurée. Il convient particulièrement aux applications de connexion et câblage, d’installation, de fixation et de raccordement, dès lors qu’un bornier compact, lisible et compatible avec des sections usuelles est attendu.
