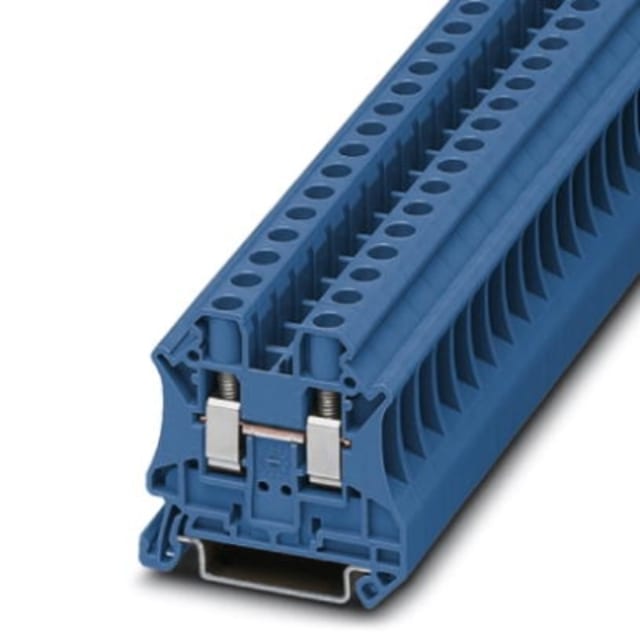

Bloc de jonction à vis 0,2-10 mm² bleu 3044144

Bloc de jonction à vis traversant pour câblage de puissance et de commande

Ce bloc de jonction à vis bleu est un modèle traversant à 1 niveau et 2 connexions, conçu pour le raccordement simple et propre des conducteurs dans un coffret, une armoire ou sur tout ensemble de distribution monté sur rail DIN. Sa section nominale de 6 mm² et sa plage de raccordement étendue de 0,2 à 10 mm² en conducteur rigide permettent de couvrir aussi bien des circuits de commande que des liaisons de distribution plus soutenues. Il constitue une solution pratique pour organiser les arrivées et départs de conducteurs avec une lecture claire des potentiels.

Large plage de raccordement pour une intégration souple sur l’installation

Grâce à sa compatibilité avec des conducteurs rigides de 0,2 à 10 mm², souples de 0,2 à 6 mm² et une correspondance AWG 24 à 8, ce bloc de jonction s’adapte à de nombreuses configurations de câblage. Cette polyvalence facilite le travail lors du montage, de l’extension ou de la maintenance d’une installation, en limitant les contraintes de sélection entre plusieurs bornes selon les sections utilisées. Le raccordement vissé convient particulièrement aux environnements où l’on recherche un serrage net et maîtrisé.

Capacité électrique adaptée aux applications exigeantes

Avec une tension nominale de 1000 V et un courant nominal de 41 A, ce bloc de jonction répond aux besoins de raccordement sur des installations nécessitant une bonne tenue électrique dans un format compact. Sa tension de choc nominale de 8 kV, associée à une catégorie de surtension III et à un degré de pollution 3, en fait un composant adapté aux ensembles électriques où la robustesse d’isolement et la maîtrise des distances de raccordement sont importantes.

Format compact pour un montage optimisé sur rail DIN

Sa largeur de seulement 8,2 mm permet de densifier le câblage sans pénaliser la lisibilité de l’ensemble. Ce bloc se monte sur rails NS 35/7,5 et NS 35/15, ce qui simplifie son intégration dans la majorité des coffrets et tableaux équipés en rail standard. Ce faible encombrement est particulièrement intéressant lorsque l’espace disponible est limité ou lorsque plusieurs circuits doivent être regroupés dans une même zone de raccordement.

Serrage vissé précis pour un contact stable dans le temps

Le couple de serrage recommandé de 1,5 à 1,8 Nm permet de travailler avec un niveau de serrage clairement défini, utile pour sécuriser le montage et conserver une connexion régulière d’un point à l’autre. La résistance de contact de 0,2 mΩ participe à limiter les pertes au point de connexion. Pour l’installateur, cela se traduit par un bornier adapté aux raccordements qui demandent une continuité électrique propre et un comportement maîtrisé lors de l’exploitation.

Repérage visuel immédiat des potentiels par la couleur bleue

Sa finition bleue facilite l’identification visuelle dans les ensembles de borniers, notamment lorsque le repérage des circuits doit être rapide et sans ambiguïté. Cette distinction de couleur est utile pour structurer les rangées de blocs de jonction, séparer les fonctions dans une armoire et gagner du temps lors des opérations de contrôle, de repérage ou d’intervention. Sur une installation dense, ce détail améliore concrètement la lisibilité du câblage.

Un choix pertinent pour coffrets, armoires et distributions sur rail

Ce bloc de jonction à vis 0,2-10 mm² bleu convient aux travaux de raccordement en installation électrique industrielle ou tertiaire, pour la distribution de potentiel, le transit de conducteurs et l’organisation de borniers en coffret. Son poids unitaire de 13,9 g, son architecture simple à 1 potentiel et sa compatibilité avec les accessoires de montage et de pontage de la gamme associée en font un composant efficace pour construire un ensemble de connexion clair, compact et techniquement cohérent.
