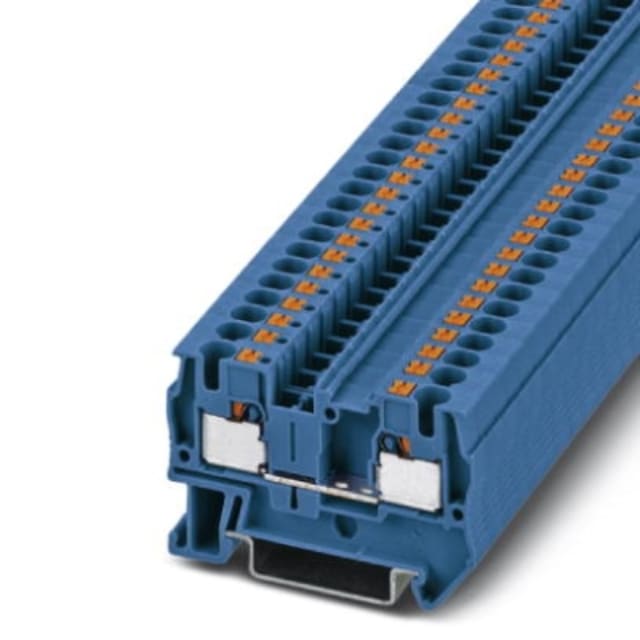

Bloc de jonction Push-in bleu 0,2-6 mm² 3211760

Bloc de jonction de passage Push-in bleu pour câblage sur rail DIN

Ce bloc de jonction Push-in bleu est une borne de passage conçue pour le raccordement direct des conducteurs dans les armoires, coffrets et ensembles de distribution. Son format compact au pas de 6,2 mm permet d’organiser le câblage de façon nette sur rail DIN NS 35/7,5 ou NS 35/15, tout en conservant une excellente lisibilité des circuits. Sa couleur bleue facilite en pratique l’identification visuelle des circuits repérés en bleu dans une implantation de bornier.

Technologie Push-in pour un raccordement rapide et propre

Le raccordement Push-in permet l’insertion directe des conducteurs compatibles sans vissage, ce qui simplifie les opérations de câblage et réduit le temps d’intervention lors du montage en atelier comme en maintenance. Cette technologie convient particulièrement aux installations où la rapidité d’exécution, la tenue du câblage et la compacité du bornier sont recherchées. La borne dispose de 2 connexions sur 1 niveau, dans une architecture simple et efficace pour les liaisons de passage.

Plage de sections adaptée aux besoins courants en armoire électrique

Cette borne accepte les conducteurs rigides de 0,2 à 6 mm² ainsi que les conducteurs souples de 0,2 à 4 mm², avec correspondance AWG 24 à 10. Cette amplitude de raccordement permet de couvrir de nombreux usages en câblage de commande, de distribution ou d’interconnexion interne. Elle constitue ainsi une solution pratique pour homogénéiser un bornier tout en gardant la souplesse nécessaire pour traiter différentes sections de fils selon les départs et équipements à raccorder.

Capacité électrique équilibrée pour les circuits de passage

Avec une tension nominale de 800 V et une intensité nominale de 32 A, ce bloc de jonction est dimensionné pour des applications de raccordement nécessitant une bonne réserve d’utilisation dans un encombrement réduit. Son format borne de passage 1 niveau en fait un choix pertinent pour créer des liaisons claires, continues et bien structurées entre arrivée et départ, sans complexifier l’implantation du rail.

Encombrement compact pour optimiser la place dans le coffret

Grâce à son pas de 6,2 mm et à sa hauteur de 35,5 mm, cette borne s’intègre facilement dans les ensembles où la densité de câblage doit rester maîtrisée. Son profil compact aide à gagner de la place sur le rail tout en conservant un accès pratique au raccordement. C’est un avantage concret pour les tableaux électriques, coffrets industriels, armoires de commande et installations techniques où chaque millimètre disponible compte.

Montage simple sur rail DIN et intégration cohérente dans le bornier

Prévue pour un montage sur rail DIN NS 35/7,5 ou NS 35/15, cette borne s’intègre naturellement dans les architectures de borniers modulaires. Elle convient aux réalisations qui exigent une mise en œuvre rapide, une implantation rationnelle et une continuité de câblage facile à suivre. Son exécution en borne de passage à 2 connexions permet de construire des rangées fonctionnelles et lisibles pour les circuits de liaison courants.

Protection adaptée à l’installation en enveloppe

Ce modèle présente un degré de protection IP20 et un indice de pollution 3, ce qui correspond à une utilisation en environnement d’installation approprié à l’intérieur d’une enveloppe ou d’un coffret. Ces caractéristiques en font une borne adaptée aux montages électriques structurés, lorsque le matériel est intégré dans un ensemble protégé et conforme aux exigences de l’installation. Pour l’installateur, cela se traduit par une solution claire à positionner dans des équipements de câblage bien organisés.
