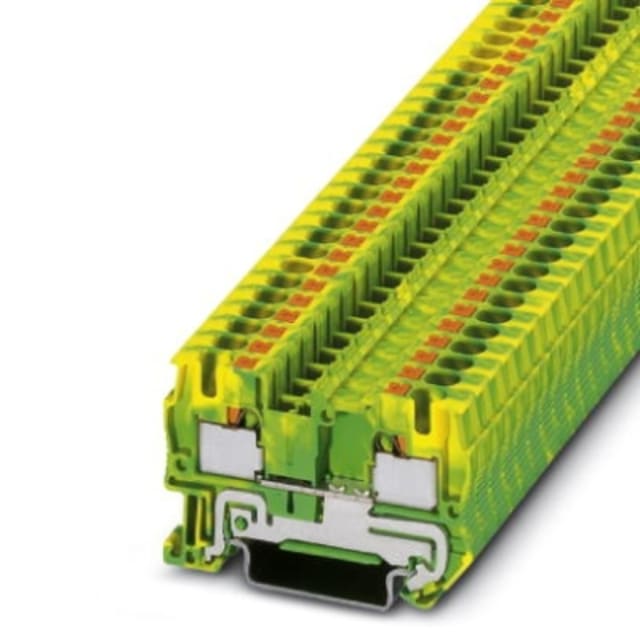

Bloc de jonction terre Push-in 0,2-6 mm² 3211766

Bloc de jonction terre Push-in pour mise à la terre sur rail DIN

Ce bloc de jonction terre Push-in est conçu pour réaliser une liaison de protection simple et directe dans les armoires, coffrets et ensembles de distribution. Son format pour rail DIN 35 mm permet une intégration rapide dans les montages courants, tandis que son contact direct avec le rail facilite la mise à la terre sans câblage supplémentaire dédié. Il convient aux installations où la clarté du repérage et la compacité du bornier sont essentielles.

Connexion Push-in pratique pour un câblage rapide

Le raccordement Push-in permet l’insertion directe des conducteurs compatibles sans opération complexe, ce qui accélère le câblage lors de l’assemblage ou des opérations de maintenance. Cette borne de terre accepte des conducteurs monofilares et multibrins de 0,2 à 6 mm², ainsi que des conducteurs à brins fins de 0,2 à 4 mm² sans gaine et de 0,25 à 4 mm² avec gaine. Ce niveau de compatibilité la rend adaptée à de nombreux circuits de protection dans les tableaux électriques.

Format compact pour tableaux et coffrets à espace limité

Avec une largeur de 6,2 mm, une hauteur de 35,3 mm et une profondeur de 56 mm, ce bloc de jonction terre s’intègre facilement dans les rangées de borniers lorsque la place disponible doit être optimisée. Son design à un étage avec deux points de connexion permet de constituer une mise à la terre propre et ordonnée sans alourdir l’implantation du rail. C’est un choix pertinent pour les montages denses où chaque millimètre compte.

Deux points de raccordement pour une distribution de terre claire

La borne dispose de deux connexions sur un seul étage, ce qui permet de raccorder efficacement les conducteurs de protection dans une organisation lisible. Cette configuration est particulièrement utile pour regrouper les liaisons de terre au plus près des équipements, simplifier le cheminement des fils et garder un bornier homogène. La finition vert/jaune permet une identification immédiate de la fonction de protection au sein de l’installation.

Montage rail DIN avec accessoires de bornier enfichables

Prévue pour un montage sur rail DIN 35 mm, cette borne s’intègre dans les architectures de câblage modulaires. Le produit est compatible avec un raccordement de bornes enfichables en complément et nécessite une plaque de fermeture pour une finition correcte de l’ensemble. Cette conception facilite la création de rangées de borniers cohérentes, évolutives et bien organisées dans les coffrets de commande ou de distribution.

Comportement adapté aux environnements techniques exigeants

Sa plage de température de service de -60 à 110 °C permet d’envisager son usage dans des environnements où les conditions thermiques peuvent être étendues. Le principe de raccordement et le montage direct sur rail répondent bien aux besoins des installations techniques recherchant une mise à la terre structurée, avec un encombrement maîtrisé et une implantation logique dans le tableau.

Un choix pertinent pour le câblage de protection en armoire

Ce bloc de jonction terre est particulièrement adapté aux intégrateurs, tableautiers et installateurs qui souhaitent une borne de protection compacte, lisible et simple à mettre en œuvre. Pour le raccordement des conducteurs de terre dans un coffret électrique, il apporte une solution propre pour organiser les liaisons de protection, gagner du temps au câblage et conserver une implantation nette sur rail DIN.
