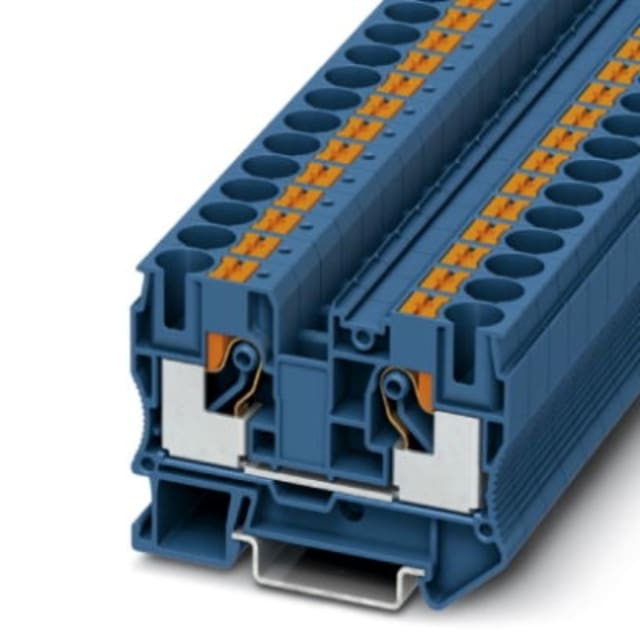

Bloc de jonction simple Push-in pour rail DIN 35 mm

Ce bloc de jonction simple bleu est conçu pour le raccordement traversant sur rail DIN 35 mm. Son système Push-in permet l’insertion directe des conducteurs compatibles, ce qui facilite le câblage en armoire et accélère les opérations de raccordement. Sa configuration 1 étage avec 2 points de connexion en fait une solution claire et efficace pour organiser les liaisons de puissance ou de distribution dans un coffret.

Plage de sections adaptée aux câblages courants et soutenus

Ce modèle accepte les conducteurs monofilares de 0,5 à 16 mm² ainsi que les conducteurs multifilaires et les conducteurs à brins fins de 0,5 à 10 mm². Cette polyvalence permet de traiter aussi bien des départs de section intermédiaire que des liaisons plus conséquentes, tout en gardant un même format de borne dans l’installation. Le calibre nominal de 10 mm² constitue un bon compromis pour les tableaux où la compacité et la capacité de raccordement doivent avancer ensemble.

Intensité nominale de 57 A et tension nominale de 1000 V

Avec un courant de dimensionnement de 57 A et une tension nominale de 1000 V, ce bloc de jonction Push-in répond aux besoins des montages nécessitant une borne traversante capable d’absorber des contraintes électriques élevées. Il convient aux montages de distribution, de liaison et d’interconnexion où la lisibilité du câblage et la tenue des connexions sont des critères déterminants.

Connexion Push-in pratique pour le montage en tableau

Le principe de raccordement Push-in simplifie l’insertion des conducteurs rigides ainsi que des conducteurs préparés avec embout adaptés à la borne. Ce mode de connexion est particulièrement apprécié dans les armoires électriques, les coffrets de commande et les ensembles de distribution, car il permet un câblage rapide, net et bien ordonné. Pour l’installateur, cela aide à gagner du temps lors du montage, des extensions de lignes et des reprises de câblage.

Format compact pour une implantation rationnelle

Avec une largeur de 10,2 mm et une hauteur de 67,7 mm, ce bloc de jonction simple s’intègre facilement dans des rangées de borniers où chaque millimètre compte. Son encombrement maîtrisé favorise une implantation régulière sur rail DIN, tout en laissant une lecture plus simple des circuits dans les ensembles de connexion et de câblage. C’est un choix pertinent lorsque l’on cherche à densifier proprement un bornier sans basculer vers des solutions plus complexes.

Repérage visuel immédiat grâce à la couleur bleue

La couleur bleue permet d’identifier rapidement la fonction du bornier dans une rangée, ce qui améliore la lisibilité d’ensemble lors du câblage, du contrôle ou de la maintenance. Dans les armoires techniques, cette différenciation visuelle aide à structurer les potentiels et à limiter les erreurs de repérage au moment du raccordement. C’est un avantage concret pour garder un tableau plus clair et plus facile à exploiter.

Compatible aluminium et cuivre pour plus de souplesse en installation

Ce bloc de jonction est indiqué pour des matériaux conducteurs aluminium/cuivre, ce qui élargit les possibilités d’emploi selon la nature des conducteurs utilisés dans l’installation. Cette compatibilité apporte davantage de souplesse dans les projets de raccordement, de rénovation ou d’extension de coffrets, en particulier lorsque plusieurs types de conducteurs doivent cohabiter dans une même architecture de câblage.
