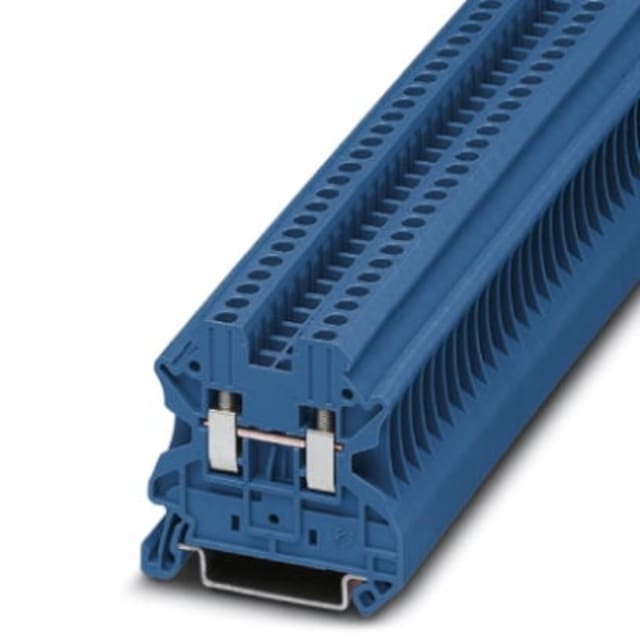

Bloc de jonction à vis 4 mm² bleu 24 A 3044089

Bloc de jonction traversant à vis pour câblage jusqu’à 4 mm²

Ce bloc de jonction à vis bleu est conçu pour le raccordement traversant de conducteurs sur rail DIN 35 mm, dans les tableaux, armoires et ensembles de distribution. Il accepte des sections de 0,14 à 4 mm² selon le type de conducteur, avec une section de référence de 2,5 mm², ce qui en fait une solution adaptée aux circuits de commande comme aux liaisons de puissance de faible et moyenne intensité. Son format traversant à 1 étage avec 2 points de connexion permet de réaliser des liaisons propres, lisibles et faciles à organiser dans un bornier.

Raccordement vissé précis et pratique en installation

Le raccordement à vis convient aux professionnels qui recherchent un serrage net et une mise en œuvre simple sur conducteurs monofilaire, multibrins ou souples. Ce modèle permet le raccordement de conducteurs monofilaire de 0,14 à 4 mm², de conducteurs souples sans gaine de 0,14 à 4 mm², de conducteurs multifilaires jusqu’à 1,5 mm², ainsi que de conducteurs souples avec embout dans la plage indiquée par la fiche technique. Ce principe de connexion est particulièrement pertinent pour les montages où la clarté de câblage, l’accessibilité et la tenue du raccordement comptent au quotidien.

24 A et 1000 V pour les circuits nécessitant une borne compacte

Avec un courant nominal de 24 A et une tension nominale de 1000 V, ce bloc de jonction répond aux besoins de nombreux montages en distribution, automatisme et câblage industriel. Sa largeur de seulement 5,2 mm permet de densifier l’implantation sur le rail sans sacrifier la lisibilité de l’ensemble. C’est un bon choix lorsque l’espace dans l’armoire est limité et qu’il faut maintenir une répartition claire des conducteurs, notamment sur les rangées de bornes de passage.

Montage rapide sur rail DIN 35 mm

Ce modèle est prévu pour une installation sur rail DIN 35 mm, en versions NS 35/7,5 et NS 35/15. Ce mode de fixation facilite l’intégration dans la majorité des coffrets et armoires électriques standards. Son gabarit de 47,7 mm de hauteur favorise une implantation ordonnée, tandis que son architecture à bornes traversantes simplifie les opérations de repérage, de distribution et de maintenance sur les ensembles câblés.

Repérage bleu pour les circuits à identifier sans ambiguïté

La couleur bleue permet une identification visuelle immédiate dans les borniers, ce qui est utile pour distinguer rapidement certaines fonctions de câblage selon l’organisation retenue sur site. Dans une armoire comportant plusieurs potentiels ou familles de circuits, ce repérage par couleur contribue à rendre la lecture du bornier plus directe et le travail de raccordement plus fluide. Pour l’installateur, c’est un atout concret lors de la pose comme lors des interventions ultérieures.

Compatibilité avec conducteurs cuivre et aluminium

Ce bloc de jonction est indiqué pour les matériaux conducteurs aluminium et cuivre. Cette polyvalence apporte davantage de souplesse dans le choix des conducteurs selon les contraintes du chantier ou de l’équipement. Elle permet aussi d’envisager son utilisation dans différents contextes de câblage technique, à condition de respecter les bonnes pratiques de préparation des conducteurs et les sections admissibles prévues pour la borne.

Tenue en température et intégration dans des environnements techniques

Avec une plage de température de service de -60 à 110 °C, ce bloc de jonction est adapté aux environnements techniques exposés à des écarts thermiques importants. Son corps isolant est conçu pour une utilisation en appareillage modulaire et en montage sur rail, dans des configurations où la compacité, la séparation claire des circuits et la continuité de raccordement sont essentielles. Pour le câblage de tableaux, de coffrets de commande ou d’ensembles industriels, il apporte une solution nette, compacte et facile à intégrer.
