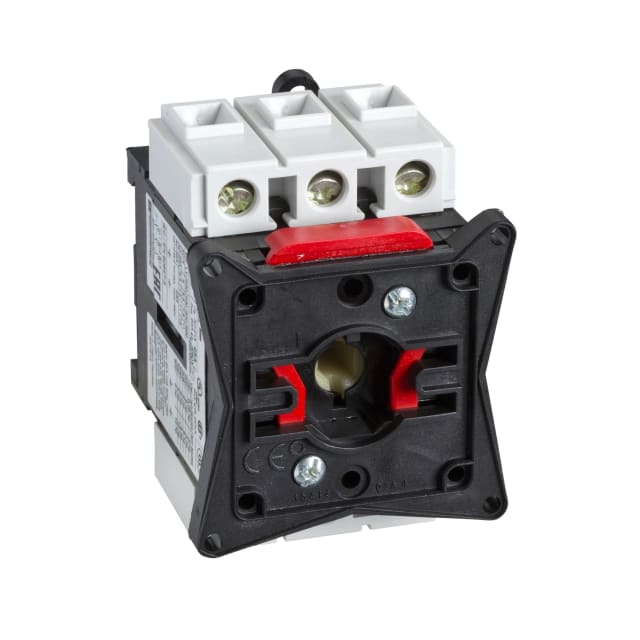

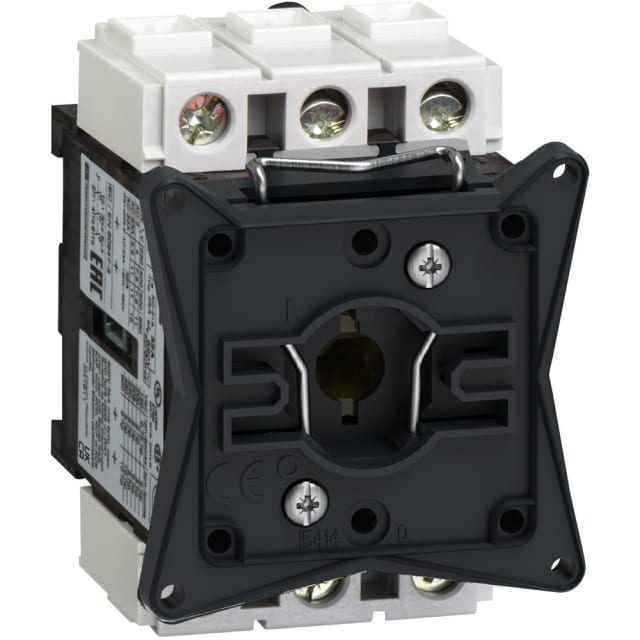

Bloc de base interrupteur-sectionneur Vario 3P 20A V01

Bloc de base interrupteur-sectionneur 3 pôles pour coupure et sectionnement

Ce bloc de base interrupteur-sectionneur Vario 3P 20A est conçu pour assurer une fonction de coupure manuelle sur trois pôles dans les ensembles électriques et les applications de commande. Issu de la gamme TeSys VARIO, il correspond à une version compacte à encastrer, adaptée aux intégrations où l’on recherche un organe de sectionnement simple, lisible et cohérent avec une architecture de tableau ou de coffret technique.

Format Vario compact pour intégration en façade

Sa conception permet une installation en exécution à encastrer avec technique d’insertion définitive, ce qui en fait une solution intéressante pour les montages en face avant. Ce modèle est compatible avec une fixation frontale à 4 trous ainsi qu’avec une fixation frontale centrale, offrant davantage de souplesse au moment de la conception ou du remplacement dans un coffret existant. Son format de 55 mm de large, 74 mm de haut et 60 mm de profondeur facilite son intégration dans des espaces techniques maîtrisés.

Calibre 20 A et tension nominale jusqu’à 690 V

Ce bloc de base Vario est prévu pour un courant de 20 A avec une tension nominale de service pouvant atteindre 690 V. Il convient ainsi aux fonctions de sectionnement et de commande dans de nombreux circuits basse tension industriels ou tertiaires. Son courant permanent nominal en CA-21 à 400 V et ses caractéristiques d’emploi permettent de l’utiliser dans des configurations où la coupure doit rester nette, accessible et adaptée aux contraintes d’exploitation courantes.

Adapté à la commande de charges et d’applications moteurs

Au-delà de la simple coupure, ce modèle présente une puissance de service de 4 kW en AC-3 à 400 V et 5,5 kW en CA-23 à 400 V. Ces valeurs le rendent pertinent pour certaines applications de commande de moteurs ou de charges inductives, lorsque l’on souhaite intégrer un interrupteur-sectionneur rotatif dans une chaîne de commande ou de distribution. C’est un point important pour les installateurs qui cherchent un appareil compact mais techniquement cohérent avec des usages de terrain.

Raccordement à vis pour câblage direct et maintenance lisible

Le raccordement principal se fait par bornes à vis, une solution appréciée pour la tenue du serrage, la simplicité de mise en œuvre et la clarté du câblage lors des opérations d’installation ou d’intervention. Ce bloc de base est livré sans câblage prémonté, ce qui laisse à l’intégrateur la maîtrise complète de son implantation et de son schéma de raccordement selon les besoins du tableau.

Configuration simple, sans fonctions additionnelles superflues

Ce modèle est un bloc de base centré sur la fonction de sectionnement. Il ne s’agit ni d’un interrupteur principal, ni d’un interrupteur de maintenance, ni d’un dispositif d’arrêt d’urgence, ni d’un interrupteur de sécurité dédié. Il ne comporte pas non plus de contacts auxiliaires intégrés, d’entraînement moteur ou de déclencheur de tension. Cette configuration sobre permet de sélectionner un appareil parfaitement adapté lorsque l’objectif est de disposer d’une base de coupure 3 pôles sans fonctions annexes inutiles.

Protection frontale IP20 et usage dans ensemble équipé

La face avant offre un niveau de protection IP20, adapté à une intégration dans un ensemble électrique correctement conçu. Ce point oriente naturellement le produit vers une utilisation en tableau, coffret ou enveloppe technique où la protection globale de l’installation est assurée par le montage lui-même. Pour un professionnel, cela signifie un composant pensé pour s’intégrer dans une solution d’appareillage complète plutôt que pour un usage isolé en exposition directe.

Un bloc de base TeSys VARIO pour composer un appareillage cohérent

Ce bloc de base interrupteur-sectionneur Vario 3P 20A s’adresse aux besoins de montage d’un appareillage de coupure modulaire, compact et bien adapté aux ensembles de distribution et de commande. Son architecture 3 pôles, son montage frontal possible et ses caractéristiques électriques en font un choix pertinent pour constituer ou remplacer un interrupteur-sectionneur dans une logique d’intégration propre, rationnelle et parfaitement lisible sur un tableau électrique.
