Interrupteur-sectionneur tripolaire 20A 690V cadenassable VBF01

Interrupteur-sectionneur tripolaire 20A 690V pour commande et isolement

Cet interrupteur-sectionneur tripolaire TeSys VARIO est conçu pour assurer la coupure et le sectionnement manuel de circuits jusqu’à 690 V, avec un courant assigné de 20 A. Sa configuration 3 pôles le destine aux installations triphasées où l’on recherche une commande franche, lisible et adaptée aux fonctions de coupure en charge et d’isolement de proximité.

Format encastrable avec commande rotative frontale

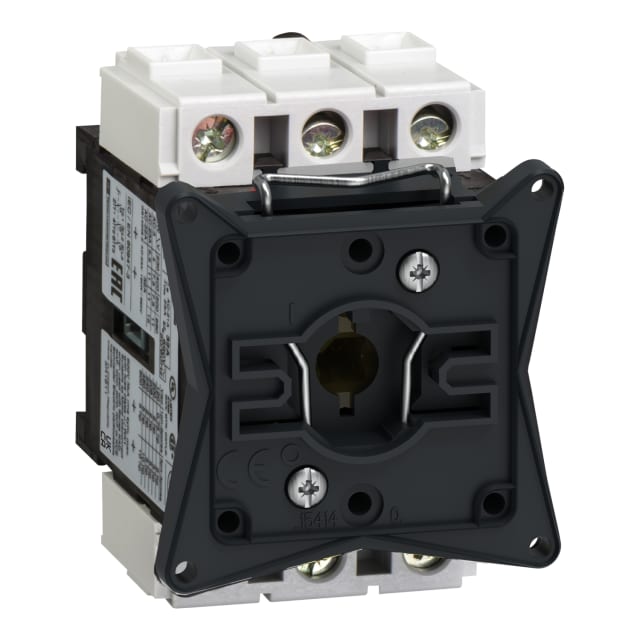

Ce modèle est un appareil à encastrer avec technique d’insertion définitive, pensé pour une intégration propre en façade. Il reçoit une manette rotative courte de couleur noire, avec fixation frontale à 4 trous. Cette conception facilite l’implantation sur porte ou face avant d’enveloppe tout en conservant une commande simple et directe, particulièrement adaptée aux coffrets et tableaux de distribution.

Fonction interrupteur principal et coupure de maintenance

Ce sectionneur peut être utilisé comme interrupteur principal ainsi que comme interrupteur de maintenance ou de réparation. Il permet donc de sécuriser l’accès à une machine, un coffret ou une partie d’installation en isolant clairement l’alimentation avant intervention. C’est une solution pertinente lorsque l’on veut une coupure locale visible et dédiée aux opérations d’arrêt technique.

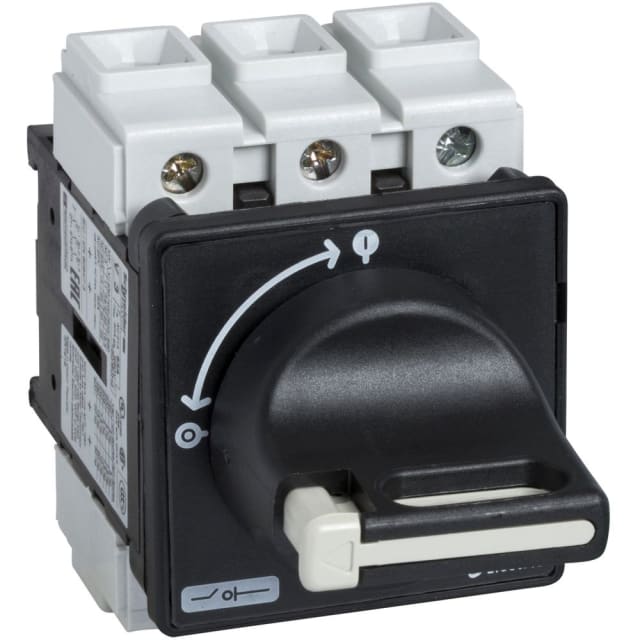

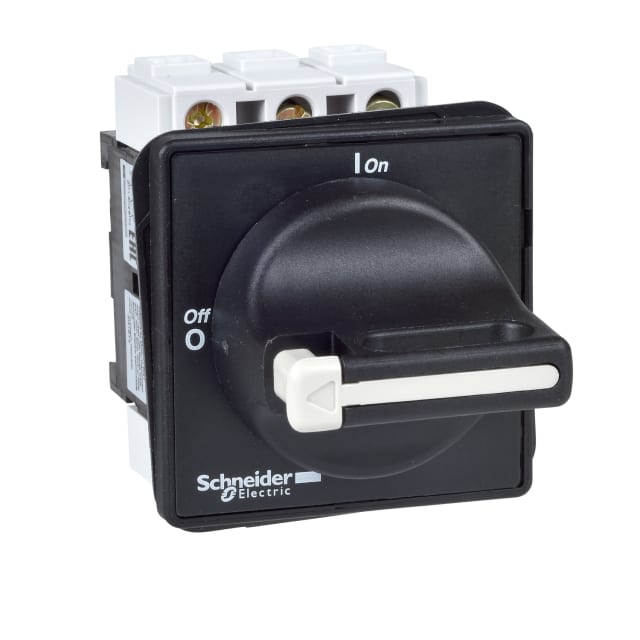

Poignée noire cadenassable pour condamnation de la coupure

La manette rotative noire est verrouillable, ce qui permet de condamner la position de coupure par cadenas afin d’éviter toute remise sous tension involontaire pendant une intervention. Cet avantage est particulièrement recherché dans les environnements où les procédures de consignation font partie des bonnes pratiques d’exploitation et de maintenance.

Protection frontale IP65 pour les environnements exigeants

Avec un degré de protection IP65 en face avant, cet interrupteur-sectionneur convient aux montages nécessitant une bonne tenue contre les poussières et les projections d’eau au niveau de la commande. Cette caractéristique renforce l’intérêt du produit pour les armoires, coffrets et équipements exposés à des conditions d’utilisation plus contraignantes en façade.

Capacités électriques adaptées aux applications courantes

Ce modèle est donné pour 20 A en service permanent et admet une tension maximale assignée de 690 V en courant alternatif. Il affiche une puissance de service de 4 kW en AC-3 à 400 V et de 5,5 kW en AC-23 à 400 V, ce qui le rend adapté aux usages de coupure et de commande manuelle sur différentes charges, notamment dans les ensembles de distribution et certaines applications moteur selon le régime d’emploi retenu.

Raccordement à vis et encombrement pratique en coffret

Le raccordement principal s’effectue par vis, une solution appréciée pour obtenir un serrage net et une mise en œuvre maîtrisée dans les tableaux électriques. Avec des dimensions de 60 mm de largeur, 74 mm de hauteur et 109 mm de profondeur, ce sectionneur TeSys VARIO s’intègre plus facilement dans les espaces techniques où chaque volume disponible compte.
