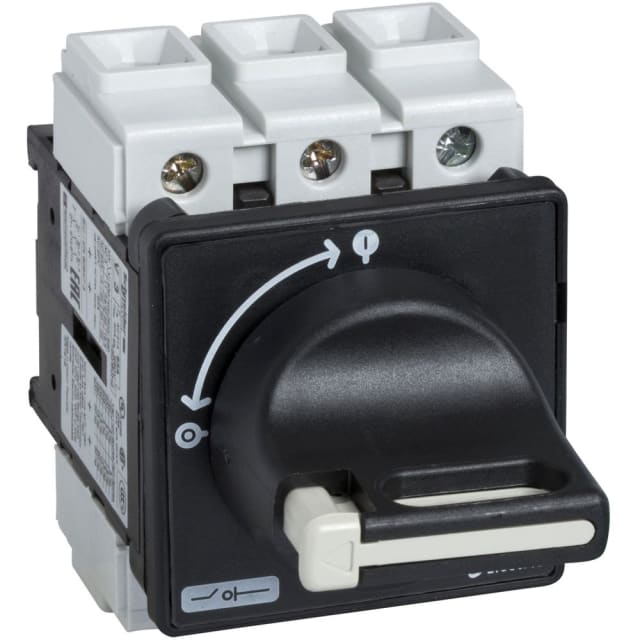

Interrupteur-sectionneur 3 pôles 690 V 40 A cadenassable VBF2

Marque : Schneider Automation Série : TeSys VARIO EAN : 3389110449372 SKU : 0197414 Réf. fabricant : VBF2

Interrupteur-sectionneur TeSys VARIO 3 pôles 40 A, 690 V, cadenassable, à manette rotative courte. Version encastrable, IP65, avec raccordement à vis pour commande principale ou de maintenance.

42.21€ HTVA

Par 1 pièce

5 en stock

5 en stock

Quantité Prix HTVA Remise
0-2 42.21€ 0%
3-5 41.37€ 2%
6-10 40.94€ 3%
11+ 40.52€ 4%
Référence Produit Courant permanent de mesure lu adapté à une fixation frontale à 4 trous Disponibilité Prix HTVA
0197414 Réf. 0197414 Interrupteur-sectionneur 3 pôles 690 V 40 A cadenassable VBF2 Modèle sélectionné
Courant permanent de mesure lu
40 A
adapté à une fixation frontale à 4 trous
oui
40 A oui En stock 42.21€ HTVA par 1 pièce En stock
0196737 Réf. 0196737 Interrupteur-sectionneur tripolaire 690 V 25 A VBF0
Courant permanent de mesure lu
25 A
adapté à une fixation frontale à 4 trous
oui
25 A oui En stock 28.87€ HTVA par 1 pièce En stock
0197410 Réf. 0197410 Interrupteur-sectionneur tripolaire 20A 690V cadenassable VBF01
Courant permanent de mesure lu
20 A
adapté à une fixation frontale à 4 trous
oui
20 A oui En stock 27.03€ HTVA par 1 pièce En stock
0197412 Réf. 0197412 Interrupteur-sectionneur 3P 32A 690V poignée cadenassable VBF1
Courant permanent de mesure lu
32 A
adapté à une fixation frontale à 4 trous
oui
32 A oui En stock 33.98€ HTVA par 1 pièce En stock
0197415 Réf. 0197415 Interrupteur-sectionneur tripolaire 63A 690V cadenassable VBF3
Courant permanent de mesure lu
63 A
adapté à une fixation frontale à 4 trous
oui
63 A oui En stock 63.06€ HTVA par 1 pièce En stock
0197416 Réf. 0197416 Interrupteur-sectionneur tripolaire 690 V 80 A VBF4
Courant permanent de mesure lu
80 A
adapté à une fixation frontale à 4 trous
oui
80 A oui En stock 71.05€ HTVA par 1 pièce En stock
0347064 Réf. 0347064 Interrupteur-sectionneur tripolaire 690 V 25 A VBD0
Courant permanent de mesure lu
25 A
adapté à une fixation frontale à 4 trous
non
25 A non En stock 28.87€ HTVA par 1 pièce En stock

Interrupteur-sectionneur 3 pôles 690 V 40 A pour coupure et isolement en façade

Cet interrupteur-sectionneur 3 pôles de la gamme TeSys VARIO est conçu pour assurer une fonction de coupure et d’isolement claire dans les tableaux et équipements électriques. Avec une tension assignée d’utilisation de 690 V et un courant de 40 A, il convient aux applications où l’on recherche une commande rotative simple, lisible et directement accessible en face avant. Sa configuration en interrupteur principal et en interrupteur de maintenance en fait une solution adaptée aux armoires nécessitant une séparation visible de la commande et une manœuvre dédiée à la consignation.

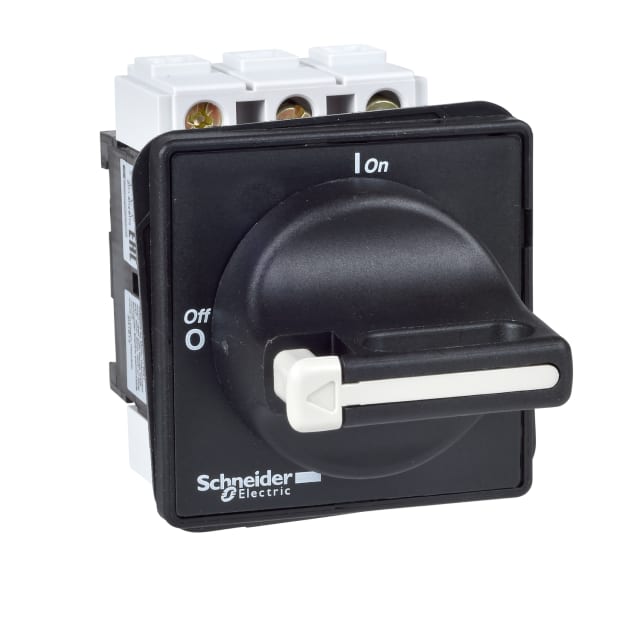

Commande rotative noire cadenassable pour sécuriser les interventions

La manette rotative courte noire permet une prise en main directe et un usage pratique sur porte ou façade. Le caractère cadenassable apporte un avantage concret lors des opérations de maintenance ou de remise hors tension, en limitant les manœuvres non souhaitées pendant l’intervention. Ce type de commande est particulièrement pertinent lorsqu’il faut protéger l’accès à une machine, à un coffret ou à une zone technique tout en conservant une lecture immédiate de la position de l’appareil.

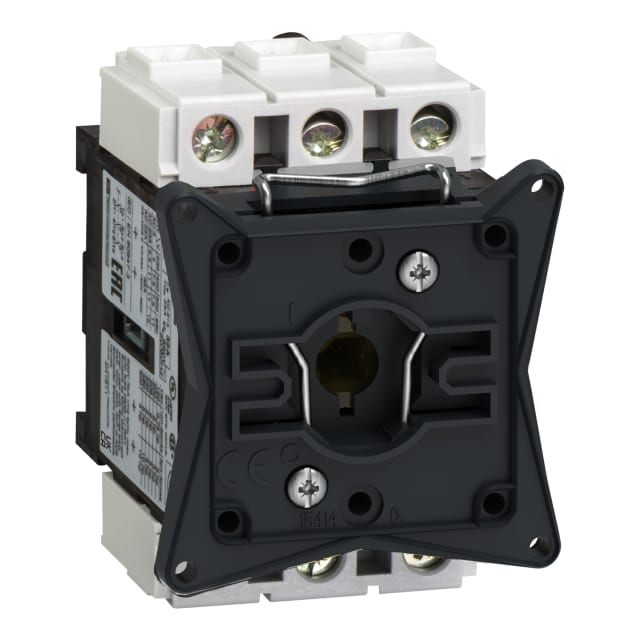

Format à encastrer avec fixation frontale 4 trous et protection IP65 en face avant

Prévu pour une intégration à encastrer, cet appareil est compatible avec une fixation frontale à 4 trous, ce qui facilite son implantation dans de nombreux ensembles de distribution et de commande. Sa protection frontale IP65 constitue un point fort pour les montages exposés à la poussière ou aux projections en face avant, notamment dans les environnements techniques où la commande doit rester accessible sans compromettre la tenue du montage. Son encombrement compact de 60 mm de large, 74 mm de haut et 109 mm de profondeur aide également à optimiser l’espace disponible dans le tableau.

Capacité de commutation adaptée aux usages de sectionnement et de commande moteur

Au-delà de sa fonction d’isolement, cet interrupteur-sectionneur présente des performances cohérentes pour des usages techniques courants en distribution et en commande. Il affiche notamment une puissance de service de 11 kW en AC-3 à 400 V ainsi qu’une puissance de 15 kW en AC-23 à 400 V. Cela permet de l’envisager pour des applications où la coupure en charge doit rester compatible avec des besoins d’exploitation concrets, tout en conservant une architecture simple sans auxiliaires intégrés.

Raccordement à vis et architecture sobre pour intégration dans les tableaux

Le raccordement principal à vis répond aux attentes des installateurs recherchant une connexion franche et directe des conducteurs. L’appareil est livré dans une configuration sans contacts auxiliaires, sans commande moteur intégrée et sans câblage prémonté, ce qui favorise une intégration maîtrisée dans un schéma existant ou dans une conception sur mesure. Cette approche convient bien aux montages où l’essentiel est de disposer d’un sectionneur compact, lisible et dédié à la fonction de coupure principale.

Conçu pour les besoins de maintenance et de séparation des circuits

Ce modèle est particulièrement pertinent pour les applications de maintenance, de consignation et de séparation de circuits au sein d’armoires électriques, coffrets techniques ou ensembles de distribution. Son exécution dédiée en interrupteur principal et interrupteur de maintenance permet de structurer plus clairement l’exploitation de l’installation, avec un organe de coupure identifié et accessible. L’absence de fonction arrêt d’urgence évite toute confusion de destination et oriente clairement ce produit vers la coupure, l’isolement et la sécurisation des interventions.

Une solution TeSys VARIO compacte pour tableaux et distribution électrique

Dans l’univers des appareillages de coupure rotatifs, cette version 3 pôles 40 A TeSys VARIO répond bien aux besoins des professionnels qui recherchent un interrupteur-sectionneur compact, cadenassable et simple à intégrer. Son positionnement est pertinent pour les tableaux, protections spécifiques et ensembles de distribution électrique nécessitant une commande frontale robuste dans son principe, sans complexité inutile. C’est un choix adapté lorsque l’objectif est de disposer d’une coupure générale ou d’une coupure de maintenance nette, accessible et facile à identifier dans l’équipement.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu40 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandemanette rotative courte
Couleur de l'élément de commandenoir
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationoui
Exécution du dispositif d'arrêt d'urgencenon
Exécution sous forme d'interrupteur de sécuriténon
Finition de l'inverseurnon
Tension de service nominale de mesure690 V
Contacts auxiliaires, nombre de fermeurs0
Puissance de commutation à 400 V0 kW
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousoui
adapté à une fixation frontale centralenon
adapté à un montage en distributeurnon
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V29 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V40 A
Courant de court-circuit de mesure conditionnel lq10 kA
Puissance de service de mesure AC-3, 400V11 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw0.48 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V15 kW
Type de raccordement du câble principalraccordement à vis
Commande par moteur intégrénon
avec câblage prémonténon
Largeur60 mm
Hauteur74 mm
Profondeur109 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,218 kg

Produits de la même série que le produit consulté

Cet interrupteur-sectionneur VBF2 peut-il être utilisé comme interrupteur principal de coupure ?

Oui, ce modèle est prévu pour une fonction d’interrupteur principal et de maintenance/réparation. Il sert à isoler un circuit triphasé pour la coupure et la consignation, notamment grâce à sa possibilité de cadenassage.

Peut-on le verrouiller en position ouverte pour la consignation ?

Oui. La poignée rotative est cadenassable, avec une plage indiquée pour 1 à 3 cadenas de 4 à 8 mm. C’est adapté à la mise en sécurité avant intervention.

Ce modèle est-il adapté à un montage en porte de tableau ?

Oui, il est conçu pour un montage sur porte avec fixation frontale à 4 trous. Il n’est pas indiqué comme adapté à un montage en distributeur ou à une fixation frontale centrale.

Quel niveau de protection offre la commande en façade ?

La protection frontale est IP65, ce qui signifie une très bonne protection contre la poussière et les projections d’eau sur la partie commande en façade.

Quels raccordements faut-il prévoir pour l’installation ?

Le raccordement du câble principal se fait par vis. Il faut donc prévoir des conducteurs et des embouts adaptés au serrage vissé, ainsi qu’un câblage réalisé hors tension et selon les règles d’installation en vigueur.

Ce produit est-il adapté à une utilisation de maintenance sur machine ou tableau ?

Oui, sa conception correspond à un usage de coupure, d’isolement et de maintenance sur des ensembles triphasés. Il est particulièrement pertinent pour sécuriser un équipement avant intervention ou entretien.
