Bloc de base interrupteur-sectionneur Vario 3P 80A V4

Bloc de base interrupteur-sectionneur 3 pôles pour intégration en coffret

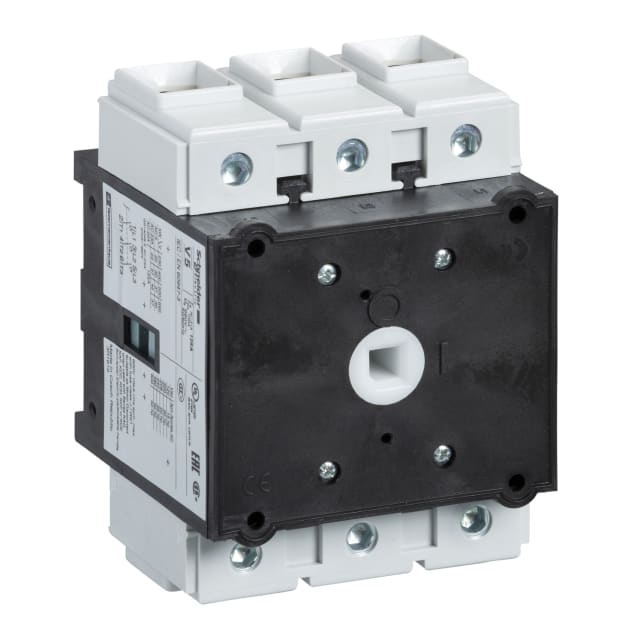

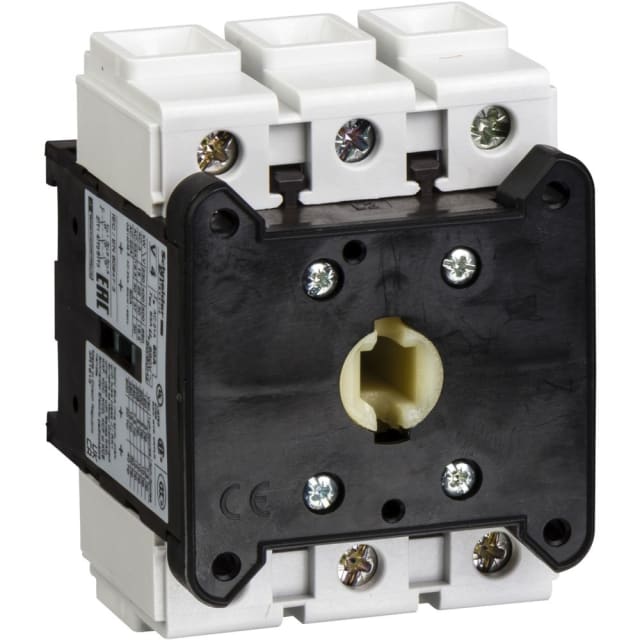

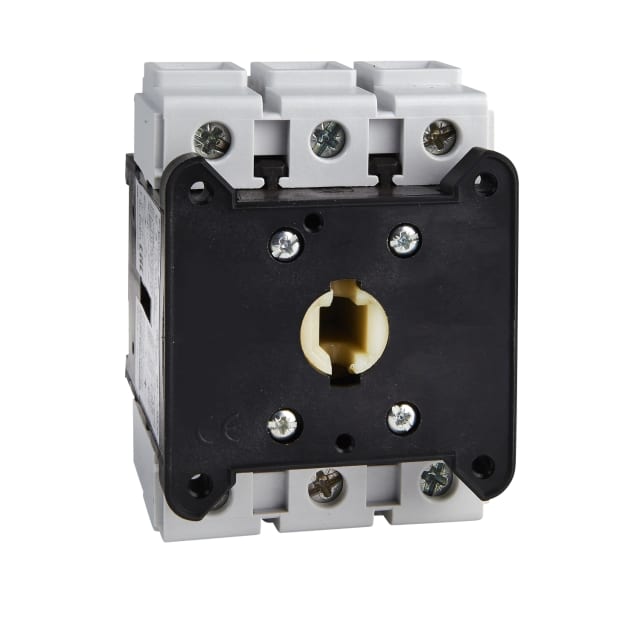

Ce bloc de base interrupteur-sectionneur Vario 3P 80A V4 est conçu pour réaliser une fonction de coupure et de sectionnement dans les ensembles électriques nécessitant un appareillage compact, encastrable et simple à intégrer. Son format 3 pôles convient aux circuits triphasés, avec une implantation pensée pour les montages en face avant. Il s’agit d’un corps d’interrupteur à compléter avec l’organe de commande adapté à l’application, ce qui permet de construire une solution cohérente dans un tableau, un coffret de distribution ou une machine.

Calibre 80 A et tenue jusqu’à 690 V pour les applications de coupure

Avec un courant permanent de 80 A et une tension assignée d’utilisation jusqu’à 690 V, ce bloc de base répond aux besoins de sectionnement sur des installations de puissance. Il est adapté aux usages où l’on recherche une coupure manuelle nette sur alimentation triphasée, tout en conservant un encombrement mesuré. Les valeurs de service indiquent également une aptitude à la coupure en AC-23 à 400 V jusqu’à 30 kW et en AC-3 à 400 V jusqu’à 22 kW, ce qui aide à sélectionner le produit avec précision selon la charge à isoler.

Format Vario pour montage encastré et fixation frontale

Cette version est prévue comme appareil à encastrer avec technique d’insertion définitive. Elle est compatible avec une fixation frontale à 4 trous ainsi qu’avec une fixation frontale centrale, ce qui facilite son intégration dans des portes de coffrets ou des façades d’armoires selon la configuration retenue. Ce point est particulièrement utile pour les monteurs qui doivent concilier accessibilité de commande, compacité mécanique et implantation propre dans des enveloppes techniques.

Raccordement à vis pour un câblage direct et maîtrisé

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les opérations de câblage en atelier comme sur chantier. Ce mode de connexion permet une mise en œuvre claire sur conducteurs de puissance et s’intègre naturellement dans les pratiques courantes de câblage d’armoires électriques. Pour l’installateur, cela signifie un repérage simple, une connexion directe et une adaptation efficace aux circuits nécessitant un sectionneur compact sans accessoire de précâblage.

Conception simple sans fonctions additionnelles inutiles

Ce bloc de base se concentre sur la fonction essentielle de sectionnement. Il n’intègre ni contacts auxiliaires, ni commande moteur, ni déclencheur de tension, ni fonction d’arrêt d’urgence, ni exécution en interrupteur principal ou de maintenance. Cette configuration sobre permet de l’utiliser lorsque seule la base de coupure est recherchée, avec la liberté d’associer ensuite les éléments compatibles de la gamme selon l’architecture du coffret. C’est un choix pertinent pour les conceptions techniques où chaque fonction est sélectionnée séparément.

Encombrement compact pour tableaux et distribution électrique

Avec des dimensions de 60 mm de large, 83 mm de haut et 65 mm de profondeur, ce bloc Vario 80A s’intègre facilement dans les espaces contraints des tableaux et coffrets. Son gabarit aide à préserver la densité d’implantation tout en maintenant une lecture claire de l’appareillage dans l’ensemble. Pour les intégrateurs, cet équilibre entre calibre électrique et compacité mécanique est un avantage concret lors de la conception de distributions de proximité, de coffrets machine ou de sous-ensembles techniques.

Protection frontale IP20 et repérage clair du bon appareillage

La face avant offre un niveau de protection IP20, adapté à une intégration dans une enveloppe électrique prévue pour sécuriser l’ensemble de l’installation. Appartenant à la série TeSys VARIO, ce bloc de base permet aussi de retrouver rapidement le bon niveau de calibre et la bonne architecture de sectionnement au moment de la préparation de commande ou du remplacement d’un élément existant. Pour l’acheteur professionnel comme pour le tableautier, cela contribue à sélectionner un interrupteur-sectionneur cohérent avec le montage visé, sans dériver vers une variante de commande ou de coffret différente.
