Schneider Automation

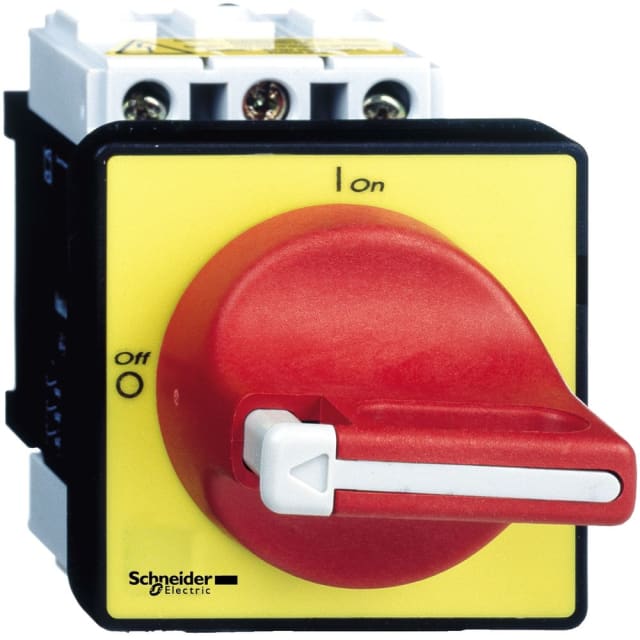

Interrupteur-sectionneur 3P 25A 690V poignée cadenassable VCF0

Marque : Schneider Automation Série : TeSys VARIO EAN : 3389110449396 SKU : 0187621 Réf. fabricant : VCF0

Interrupteur-sectionneur 3 pôles 25 A, 690 V, à poignée rotative rouge cadenassable, montage en distributeur ou en façade. Indice IP65, raccordement à vis, arrêt d’urgence intégré.

28.87€ HTVA

Par 1 pièce

13 en stock

13 en stock

Quantité Prix HTVA Remise
0-2 28.87€ 0%
3-5 28.29€ 2%
6-10 28.00€ 3%
11+ 27.72€ 4%
Référence Produit Courant permanent de mesure lu Exécution de l'élément de commande Couleur de l'élément de commande adapté à une fixation frontale à 4 trous Largeur Disponibilité Prix HTVA
0187621 Réf. 0187621 Interrupteur-sectionneur 3P 25A 690V poignée cadenassable VCF0 Modèle sélectionné
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
25 A bouton rotatif rouge oui 60 mm En stock 28.87€ HTVA par 1 pièce En stock
0183586 Réf. 0183586 Interrupteur-sectionneur 3P 32A 690V cadenassable VCF1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
32 A bouton rotatif rouge oui 60 mm En stock 32.68€ HTVA par 1 pièce En stock
0186243 Réf. 0186243 Interrupteur-sectionneur 3P 20A 690V cadenassable VCF01
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
20 A bouton rotatif rouge oui 60 mm En stock 25.99€ HTVA par 1 pièce En stock
0189437 Réf. 0189437 Interrupteur-sectionneur 3P 80A 690V cadenassable VCF4
Courant permanent de mesure lu
80 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
80 A bouton rotatif rouge oui 60 mm En stock 71.05€ HTVA par 1 pièce En stock
0195789 Réf. 0195789 Interrupteur-sectionneur 3P 690V 63A cadenassable VCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A bouton rotatif rouge oui 60 mm En stock 60.64€ HTVA par 1 pièce En stock
0197400 Réf. 0197400 Interrupteur-sectionneur 3P 690 V 12 A cadenassable VCF02
Courant permanent de mesure lu
12 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
12 A bouton rotatif rouge oui 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0197447 Réf. 0197447 Interrupteur-sectionneur 3P 40A 690V cadenassable VCF2
Courant permanent de mesure lu
40 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
40 A bouton rotatif rouge oui 60 mm En stock 40.68€ HTVA par 1 pièce En stock
0341715 Réf. 0341715 Interrupteur-sectionneur 3P 125A 690V cadenassable VBF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
prise rotative longue
Couleur de l'élément de commande
noir
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A prise rotative longue noir oui 90 mm Sur commande 110.51€ HTVA par 1 pièce Sur commande
0344244 Réf. 0344244 Interrupteur-sectionneur 3P 32A 690V cadenassable VCD1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
32 A manette rotative courte rouge non 60 mm En stock 33.98€ HTVA par 1 pièce En stock
0345270 Réf. 0345270 Interrupteur-sectionneur 3P 125A 690V cadenassable VCF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A bouton rotatif rouge oui 90 mm En stock 106.26€ HTVA par 1 pièce En stock
0352475 Réf. 0352475 Interrupteur-sectionneur 3P 690V 20A cadenassable VCDN20
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
20 A manette rotative courte rouge non 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0363786 Réf. 0363786 Interrupteur-sectionneur tripolaire 25A 690V cadenassable VCD0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
25 A manette rotative courte rouge non 60 mm En stock 27.76€ HTVA par 1 pièce En stock
0364072 Réf. 0364072 Interrupteur-sectionneur 3P 63A 690V cadenassable VCCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
Entraînement rotatif de l'accouplement de porte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A Entraînement rotatif de l'accouplement de porte rouge oui 60 mm En stock 63.06€ HTVA par 1 pièce En stock
3345615 Réf. 3345615 Interrupteur-sectionneur 3P 20A 690V cadenassable VCD01
— — — — — En stock 25.99€ HTVA par 1 pièce En stock
3378625 Réf. 3378625 Interrupteur-sectionneur 3P 12A 690V cadenassable VCDN12
— — — — — Sur commande 20.46€ HTVA par 1 pièce Sur commande

Interrupteur-sectionneur 3P 25A 690V pour coupure principale et arrêt d’urgence

Cet interrupteur-sectionneur 3 pôles 25 A 690 V de la gamme TeSys VARIO est conçu pour assurer la mise hors tension manuelle d’un circuit avec une commande rotative visible et directe. Sa configuration en fait une solution adaptée pour les fonctions de coupure principale sur coffret ou tableau, ainsi que pour les usages de type arrêt d’urgence avec poignée rouge sur plastron jaune. Son pouvoir de commutation permet une utilisation en environnement de distribution et de commande, y compris pour des applications moteur jusqu’à 7,5 kW à 400 V en AC-23.

Commande rotative cadenassable pour une consignation simple

La poignée rotative rouge est verrouillable par cadenas, ce qui permet de sécuriser la position de coupure lors des opérations d’intervention, de maintenance encadrée ou de consignation. Ce type de commande améliore la lisibilité de l’état de l’appareil en façade et limite les remises sous tension non souhaitées. Le plastron frontal 60 x 60 mm et la fixation sur porte à 4 trous apportent une intégration propre et fonctionnelle sur armoire ou enveloppe.

Format encastrable compact pour montage en façade de tableau

Grâce à son exécution en appareil à encastrer, ce sectionneur s’intègre facilement dans les ensembles de distribution électrique et les coffrets de commande. Il est adapté à une fixation frontale à 4 trous et à un montage en distributeur, avec un encombrement maîtrisé de 60 mm de largeur, 74 mm de hauteur et 109 mm de profondeur. Ce format compact facilite son implantation dans les tableaux où l’espace disponible doit être optimisé sans sacrifier l’accessibilité de la commande.

Capacité électrique cohérente pour circuits AC jusqu’à 690 V

Ce modèle est prévu pour une tension de service nominale jusqu’à 690 V en courant alternatif, avec un courant permanent de 25 A. Il affiche également une puissance de service de 5,5 kW en AC-3 à 400 V et 7,5 kW en AC-23 à 400 V, ce qui le rend pertinent pour des fonctions de sectionnement et de coupure de charges dans de nombreuses architectures électriques. Sa puissance de commutation à 400 V atteint 15 kW, offrant une réponse adaptée aux besoins de commande et d’isolement sur installations triphasées.

Protection frontale IP65 pour installation sur porte ou façade

La face avant bénéficie d’un indice de protection IP65, un avantage important pour les montages en façade exposés à la poussière ou aux projections. Cette protection frontale contribue à préserver la bonne utilisation de la commande dans des environnements techniques où la robustesse de l’interface opérateur est essentielle. Pour un montage sur porte de coffret, ce niveau d’étanchéité apporte un vrai confort d’exploitation dans les installations industrielles et tertiaires.

Raccordement à vis pour une connexion nette et maîtrisée

L’appareil dispose d’un raccordement principal à vis, une solution appréciée pour réaliser un câblage précis et durable dans les tableaux électriques. Cette technologie de connexion convient aux montages nécessitant un serrage franc et un repérage clair des conducteurs. L’absence de câblage prémonté laisse davantage de liberté au tableautier ou à l’installateur pour organiser son implantation selon la logique du coffret et les contraintes du chantier.

Un choix pertinent pour tableaux, armoires et départs triphasés

Avec ses 3 pôles, sa commande frontale verrouillable, sa tenue jusqu’à 690 V et son aptitude aux fonctions d’interrupteur principal, cet interrupteur-sectionneur répond aux besoins des armoires électriques, coffrets de commande, ensembles de distribution et départs triphasés nécessitant une coupure manuelle sûre et clairement identifiable. Il convient particulièrement lorsque l’on recherche un appareil compact, facile à intégrer en façade et orienté vers les usages de sectionnement de proximité sur installation électrique.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu25 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandebouton rotatif
Couleur de l'élément de commanderouge
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationnon
Exécution du dispositif d'arrêt d'urgenceoui
Exécution sous forme d'interrupteur de sécuriténon
Finition de l'inverseurnon
Tension de service nominale de mesure690 V
Contacts auxiliaires, nombre de fermeurs0
Puissance de commutation à 400 V15 kW
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousoui
adapté à une fixation frontale centralenon
adapté à un montage en distributeuroui
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V14.5 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V25 A
Courant de court-circuit de mesure conditionnel lq10 kA
Puissance de service de mesure AC-3, 400V5.5 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw0.3 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V7.5 kW
Type de raccordement du câble principalraccordement à vis
Commande par moteur intégrénon
avec câblage prémonténon
Largeur60 mm
Hauteur74 mm
Profondeur109 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,219 kg

Produits de la même série que le produit consulté

Ce sectionneur est-il prévu pour un montage en façade de tableau ou de coffret ?

Oui. Le VCF0 est un appareil à encastrer conçu pour un montage en distributeur, avec commande rotative frontale. Il convient donc bien à une installation en façade de coffret ou de tableau, selon la configuration mécanique prévue.

Le VCF0 est-il livré avec une poignée cadenassable ?

Oui. La version VCF0 est bien compatible avec une commande rotative cadenassable. Sur la gamme TeSys VARIO, la poignée standard associée est de type rouge/jaune, avec possibilité de verrouillage par cadenas.

Peut-on utiliser ce sectionneur comme interrupteur principal dans une installation ?

Oui. Ce modèle est indiqué comme interrupteur principal, ce qui en fait une solution adaptée pour la coupure générale d’un départ, d’une machine ou d’un coffret, dans le respect du schéma d’installation prévu.

À quoi sert la fonction cadenassable sur ce sectionneur ?

La fonction cadenassable sert à sécuriser la position ouverte pendant une intervention. Elle permet d’éviter une remise sous tension accidentelle pendant des opérations de maintenance, de consignation ou de dépannage.

Ce produit est-il adapté à une commande d’arrêt d’urgence ?

Oui, la documentation associée à cette famille de produits indique une exécution utilisable en arrêt d’urgence. En pratique, il faut toutefois vérifier l’architecture complète de l’installation et les accessoires de commande retenus avant intégration.

Comment raccorder les conducteurs principaux sur ce sectionneur ?

Le raccordement principal se fait par bornes à vis. Il est important de respecter le serrage recommandé par le fabricant et de vérifier le bon maintien des conducteurs lors du montage.
