Interrupteur-sectionneur 3P 80A 690V cadenassable VCF4

Interrupteur-sectionneur 3P 80A 690V conçu pour la coupure et l’isolement en armoire

L’interrupteur-sectionneur VCF4 TeSys Vario est une solution de coupure tripolaire destinée aux fonctions de sectionnement, de coupure générale et d’arrêt d’urgence sur porte. Son calibre de 80 A et sa tension assignée de 690 V permettent de l’intégrer dans des tableaux et coffrets électriques où une commande manuelle nette, visible et simple d’accès est recherchée. Cette configuration en 3 pôles convient particulièrement aux circuits triphasés, avec une implantation adaptée aux ensembles de distribution et de protection.

Commande rotative rouge avec plastron jaune pour une manœuvre immédiate

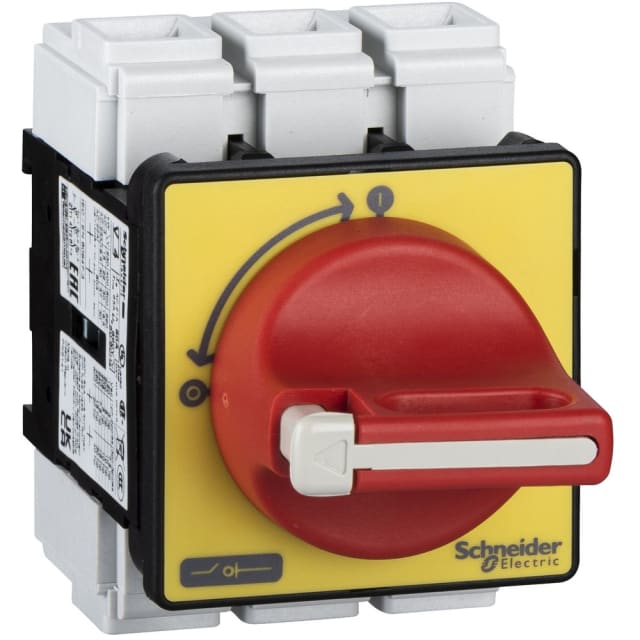

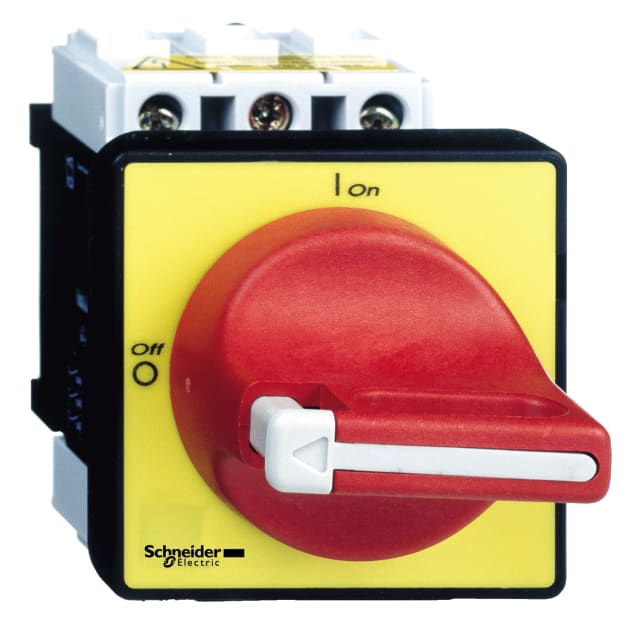

Ce modèle est équipé d’un bouton rotatif rouge monté sur plastron jaune, une configuration adaptée à l’identification rapide de la fonction de coupure. L’ensemble est prévu pour une fixation frontale à 4 trous, avec montage sur porte, ce qui facilite la création d’un point de commande en façade sans ajouter d’organe complexe. En usage, cela apporte une lecture claire de la fonction marche/arrêt et une manipulation pratique lors des opérations d’arrêt, de consignation ou d’intervention.

Poignée cadenassable pour sécuriser les opérations de maintenance

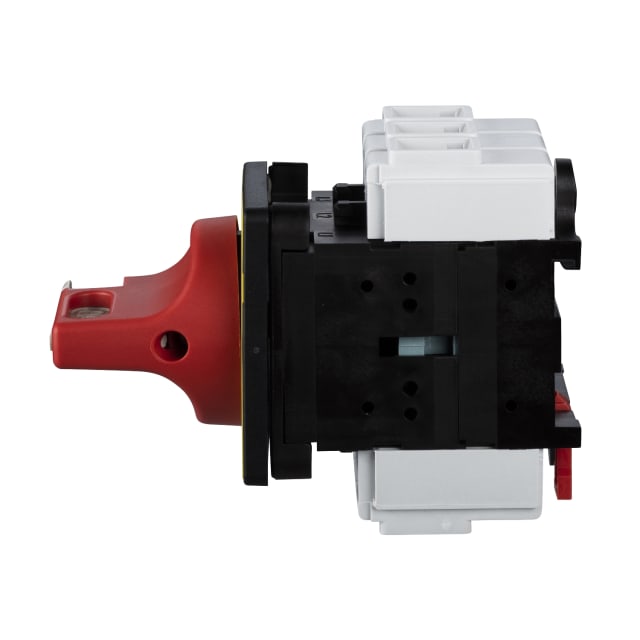

La poignée est verrouillable par cadenas, avec possibilité de condamnation pour empêcher toute remise sous tension involontaire pendant les interventions. Cet avantage est particulièrement utile dans les armoires techniques, machines, coffrets de distribution ou installations industrielles nécessitant une procédure de consignation. Le caractère cadenassable renforce la maîtrise des accès à la commande et contribue à une exploitation plus sûre lors des phases d’arrêt et de maintenance.

Pouvoir de commutation adapté aux applications moteur et charges de puissance

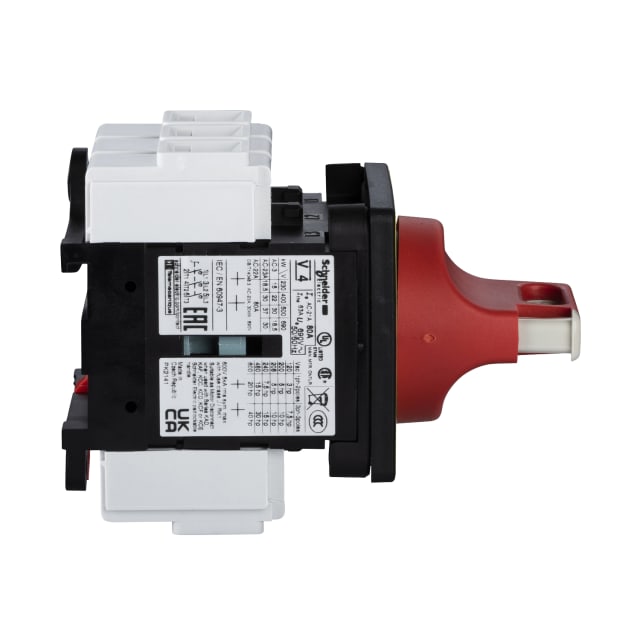

Le VCF4 est prévu pour les applications de commutation moteur jusqu’à 30 kW en AC-23 à 400 V, avec une puissance de service de 22 kW en AC-3 à 400 V et une puissance de commutation de 45 kW à 400 V. Ces caractéristiques en font un interrupteur-sectionneur pertinent pour de nombreuses applications de commande et d’isolement de départs moteurs ou de circuits de puissance. Il répond ainsi aux besoins des intégrateurs et tableautiers recherchant un appareil compact capable d’assurer une coupure manuelle sur des charges exigeantes.

Montage en façade avec protection IP65 côté commande

Grâce à sa fixation frontale sur porte et à sa conception adaptée au montage en distributeur, cet interrupteur-sectionneur offre une protection frontale IP65. Cet indice est un atout pour les installations exposées à la poussière, aux projections ou à des environnements techniques où la tenue de la commande en façade doit rester élevée. Le format compact, avec une largeur de 60 mm, une hauteur de 83 mm et une profondeur de 114 mm, facilite également son intégration dans des coffrets où l’espace doit être optimisé.

Raccordement à vis et configuration simple pour intégration efficace

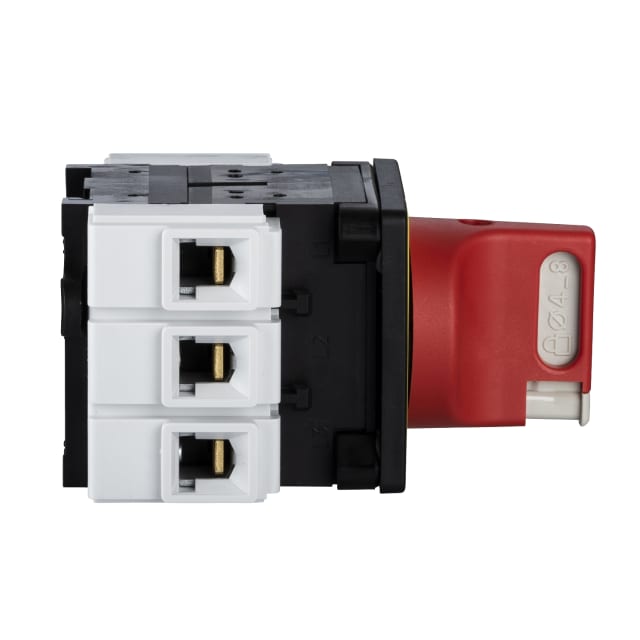

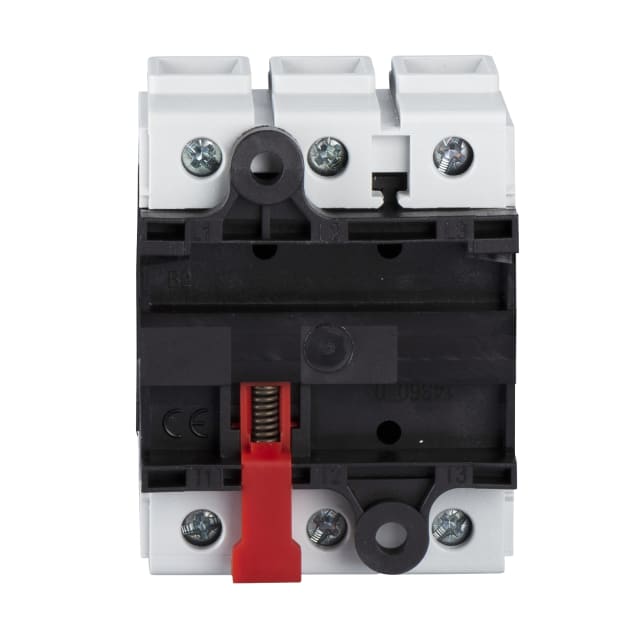

Le raccordement principal à vis permet une connexion directe et robuste des conducteurs, dans une logique de montage claire et lisible pour le câblage de puissance. L’appareil dispose d’un seul commutateur, sans contacts auxiliaires intégrés, sans inverseur et sans commande moteur, ce qui convient aux installations recherchant une fonction de sectionnement manuelle dédiée, sans complexité superflue. Cette configuration va à l’essentiel pour les tableaux électriques où la fonction prioritaire est la coupure principale ou l’arrêt d’urgence.

Un appareil TeSys Vario pensé pour les fonctions d’interrupteur principal

Ce modèle est prévu pour une exécution sous forme d’interrupteur principal et peut aussi être utilisé dans une logique d’arrêt d’urgence. Il répond donc aux besoins fréquents des armoires de commande, coffrets machines et ensembles de distribution qui nécessitent une coupure générale accessible en façade. Dans une boutique de matériel électrique, ce type d’interrupteur-sectionneur 3P 80A 690V cadenassable est particulièrement recherché pour associer compacité, lisibilité de commande et intégration propre dans les tableaux de protection et de distribution électrique.
