Schneider Automation

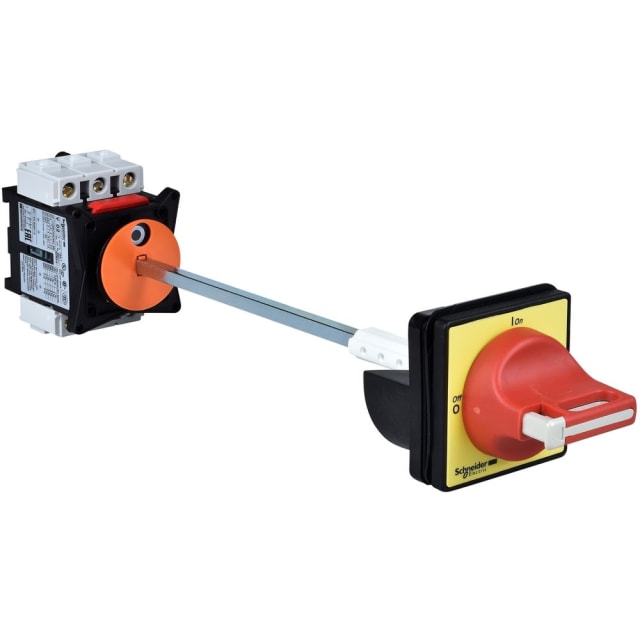

Interrupteur-sectionneur 3P 63A 690V cadenassable VCCF3

Marque : Schneider Automation Série : TeSys VARIO EAN : 3389110194005 SKU : 0364072 Réf. fabricant : VCCF3

Interrupteur-sectionneur 3 pôles 63 A 690 V TeSys VARIO, cadenassable, IP65, commande rotative rouge, montage en façade 4 trous, raccordement à vis. Adapté à l’interrupteur principal et à l’arrêt d’urgence.

63.06€ HTVA

Par 1 pièce

3 en stock

3 en stock

Quantité Prix HTVA Remise
0-2 63.06€ 0%
3-5 61.80€ 2%
6-10 61.17€ 3%
11+ 60.54€ 4%
Référence Produit Courant permanent de mesure lu Exécution de l'élément de commande Couleur de l'élément de commande adapté à une fixation frontale à 4 trous Largeur Disponibilité Prix HTVA
0364072 Réf. 0364072 Interrupteur-sectionneur 3P 63A 690V cadenassable VCCF3 Modèle sélectionné
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
Entraînement rotatif de l'accouplement de porte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A Entraînement rotatif de l'accouplement de porte rouge oui 60 mm En stock 63.06€ HTVA par 1 pièce En stock
0183586 Réf. 0183586 Interrupteur-sectionneur 3P 32A 690V cadenassable VCF1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
32 A bouton rotatif rouge oui 60 mm En stock 32.68€ HTVA par 1 pièce En stock
0186243 Réf. 0186243 Interrupteur-sectionneur 3P 20A 690V cadenassable VCF01
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
20 A bouton rotatif rouge oui 60 mm En stock 25.99€ HTVA par 1 pièce En stock
0187621 Réf. 0187621 Interrupteur-sectionneur 3P 25A 690V poignée cadenassable VCF0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
25 A bouton rotatif rouge oui 60 mm En stock 28.87€ HTVA par 1 pièce En stock
0189437 Réf. 0189437 Interrupteur-sectionneur 3P 80A 690V cadenassable VCF4
Courant permanent de mesure lu
80 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
80 A bouton rotatif rouge oui 60 mm En stock 71.05€ HTVA par 1 pièce En stock
0195789 Réf. 0195789 Interrupteur-sectionneur 3P 690V 63A cadenassable VCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A bouton rotatif rouge oui 60 mm En stock 60.64€ HTVA par 1 pièce En stock
0197400 Réf. 0197400 Interrupteur-sectionneur 3P 690 V 12 A cadenassable VCF02
Courant permanent de mesure lu
12 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
12 A bouton rotatif rouge oui 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0197447 Réf. 0197447 Interrupteur-sectionneur 3P 40A 690V cadenassable VCF2
Courant permanent de mesure lu
40 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
40 A bouton rotatif rouge oui 60 mm En stock 40.68€ HTVA par 1 pièce En stock
0341715 Réf. 0341715 Interrupteur-sectionneur 3P 125A 690V cadenassable VBF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
prise rotative longue
Couleur de l'élément de commande
noir
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A prise rotative longue noir oui 90 mm Sur commande 110.51€ HTVA par 1 pièce Sur commande
0344244 Réf. 0344244 Interrupteur-sectionneur 3P 32A 690V cadenassable VCD1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
32 A manette rotative courte rouge non 60 mm En stock 33.98€ HTVA par 1 pièce En stock
0345270 Réf. 0345270 Interrupteur-sectionneur 3P 125A 690V cadenassable VCF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A bouton rotatif rouge oui 90 mm En stock 106.26€ HTVA par 1 pièce En stock
0352475 Réf. 0352475 Interrupteur-sectionneur 3P 690V 20A cadenassable VCDN20
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
20 A manette rotative courte rouge non 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0363786 Réf. 0363786 Interrupteur-sectionneur tripolaire 25A 690V cadenassable VCD0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
25 A manette rotative courte rouge non 60 mm En stock 27.76€ HTVA par 1 pièce En stock
3345615 Réf. 3345615 Interrupteur-sectionneur 3P 20A 690V cadenassable VCD01
— — — — — En stock 25.99€ HTVA par 1 pièce En stock
3378625 Réf. 3378625 Interrupteur-sectionneur 3P 12A 690V cadenassable VCDN12
— — — — — Sur commande 20.46€ HTVA par 1 pièce Sur commande

Interrupteur-sectionneur 3P 63A 690V pour coupure principale et arrêt d’urgence

Cet interrupteur-sectionneur TeSys VARIO en version 3 pôles est conçu pour assurer une fonction de coupure manuelle nette sur des circuits jusqu’à 690 V, avec un courant nominal de 63 A. Il convient parfaitement aux applications de sectionnement principal dans les armoires et coffrets électriques, ainsi qu’aux fonctions d’arrêt d’urgence grâce à sa commande rotative rouge bien identifiable. Son format le destine aux intégrations techniques où une manœuvre simple, visible et sécurisable est recherchée.

Commande rotative rouge cadenassable pour consignation efficace

La poignée rouge cadenassable facilite la mise hors service volontaire de l’installation pendant les opérations d’intervention. Ce point est particulièrement utile pour les séquences de maintenance et de consignation, afin d’empêcher toute remise sous tension non souhaitée. L’entraînement rotatif avec accouplement de porte permet une commande en façade tout en laissant l’appareil monté à l’intérieur de l’enveloppe, ce qui améliore l’ergonomie d’exploitation dans les tableaux et coffrets.

Montage à encastrer avec fixation frontale 4 trous

Cette version est prévue pour un montage à encastrer avec technique d’insertion définitive et fixation frontale à 4 trous. Elle est adaptée à une implantation propre et structurée dans les ensembles de distribution électrique où la tenue mécanique et la lisibilité de commande sont importantes. Son encombrement compact, avec une largeur de 60 mm et une hauteur de 83 mm, aide à optimiser la place disponible dans les équipements sans compromettre l’accessibilité de la commande.

Protection frontale IP65 pour environnements d’atelier et d’armoire

La face avant bénéficie d’un indice de protection IP65, un avantage intéressant lorsque la commande doit rester exposée à la poussière ou à des projections dans un environnement industriel ou technique. Cette configuration permet de conserver une interface de manœuvre protégée tout en répondant aux besoins courants des installateurs et tableautiers sur des postes de commande de proximité, des armoires machines ou des coffrets de distribution.

Capacités électriques adaptées au sectionnement et à la coupure en charge

Au-delà de sa tension nominale de 690 V et de son calibre 63 A, cet interrupteur-sectionneur présente des caractéristiques utiles pour les applications de commande et d’isolement : courant assigné en AC-21 à 400 V, pouvoir de tenue conditionnel au court-circuit de 10 kA avec protection associée, et aptitude à des usages moteurs avec une puissance de service de 18,5 kW en AC-3 à 400 V. Il peut ainsi répondre aussi bien à des besoins de coupure générale qu’à des usages de sectionnement sur circuits d’alimentation d’équipements.

Configuration 3 pôles pensée pour les tableaux et distributions triphasées

Sa construction 3 pôles le rend particulièrement adaptée aux réseaux triphasés, fréquents dans les installations tertiaires et industrielles. L’appareil dispose d’un seul mécanisme de commutation et d’un raccordement principal à vis, apprécié pour sa mise en œuvre directe et son maintien correct des conducteurs dans les ensembles électriques. L’absence de contacts auxiliaires intégrés oriente clairement ce modèle vers une fonction essentielle de sectionnement et de commande manuelle, sans complexifier l’intégration.

Une solution TeSys VARIO pratique pour coffrets, machines et armoires

Ce modèle constitue un choix pertinent lorsqu’il faut combiner sectionnement, commande en façade et possibilité de verrouillage dans un encombrement maîtrisé. Il s’intègre naturellement dans les tableaux de protection et de distribution, les coffrets techniques, les équipements de machines et les armoires nécessitant un interrupteur principal visible et accessible. Sa conception en version à montage arrière d’enveloppe avec commande sur porte répond précisément aux besoins des professionnels recherchant une coupure manuelle claire, compacte et fonctionnelle.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu63 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandeEntraînement rotatif de l'accouplement de porte
Couleur de l'élément de commanderouge
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationnon
Exécution du dispositif d'arrêt d'urgenceoui
Exécution sous forme d'interrupteur de sécuriténon
Finition de l'inverseurnon
Tension de service nominale de mesure690 V
Contacts auxiliaires, nombre de fermeurs0
Puissance de commutation à 400 V0 kW
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousoui
adapté à une fixation frontale centralenon
adapté à un montage en distributeurnon
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V41.5 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V63 A
Courant de court-circuit de mesure conditionnel lq10 kA
Puissance de service de mesure AC-3, 400V18.5 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw0.756 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V22 kW
Type de raccordement du câble principalraccordement à vis
Commande par moteur intégrénon
avec câblage prémonténon
Largeur60 mm
Hauteur83 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,57 kg

Produits de la même série que le produit consulté

Peut-on cadenasser l’interrupteur-sectionneur VCCF3 ?

Oui. La référence VCCF3 est prévue pour être cadenassable, ce qui permet de sécuriser la consignation pendant une opération de maintenance ou de dépannage.

Ce modèle peut-il servir de coupure principale dans un tableau électrique ?

Oui. La gamme VCCF3 est donnée comme un interrupteur principal, adapté à la fonction de coupure générale dans une installation.

Le VCCF3 est-il adapté à un arrêt d’urgence ?

Oui. Ce modèle est indiqué pour une utilisation en fonction d’arrêt d’urgence, ce qui en fait une solution courante pour la coupure de sécurité sur machine ou armoire.

Quel type de commande faut-il prévoir pour ce produit ?

Le VCCF3 utilise une commande rotative avec accouplement de porte. En pratique, il se manœuvre depuis la porte de l’armoire, ce qui facilite l’accès et la mise hors tension.

Quel niveau de protection offre le VCCF3 en face avant ?

La face avant est annoncée IP65. Cela signifie une bonne protection contre la poussière et les projections d’eau en environnement d’armoire ou de coffret.

Le VCCF3 se monte-t-il en fixation frontale ?

Oui. Les données produit indiquent une fixation frontale à 4 trous, ce qui correspond à un montage direct sur la face d’un coffret ou d’une enveloppe compatible.

Comment raccorder les câbles principaux sur ce modèle ?

Le raccordement des câbles principaux se fait par vis. C’est un point important à vérifier au montage pour choisir les embouts et le serrage adaptés.
