Interrupteur-sectionneur tripolaire 63A 690V cadenassable VBF3

Interrupteur-sectionneur tripolaire 63 A pour coupure et isolation en tableau

Conçu pour les fonctions de coupure en charge et d’isolement, cet interrupteur-sectionneur tripolaire 63 A de la gamme TeSys VARIO convient aux installations nécessitant une commande manuelle simple, lisible et directement accessible. Son format à encastrer avec technique d’insertion définitive en fait une solution adaptée à l’intégration en façade d’armoire ou de coffret, avec une commande rotative courte pensée pour les environnements où l’encombrement et la clarté de manœuvre comptent.

Configuration 3 pôles 690 V pour circuits de puissance

Avec ses 3 pôles et sa tension de service nominale jusqu’à 690 V, ce sectionneur répond aux besoins de coupure sur circuits triphasés dans les ensembles de distribution et de commande. Il est prévu pour un courant permanent de 63 A et s’utilise aussi bien comme interrupteur principal que comme interrupteur de maintenance ou de réparation. Cette double vocation facilite la sécurisation d’une machine, d’un départ ou d’une partie d’installation lors des opérations d’arrêt et d’intervention.

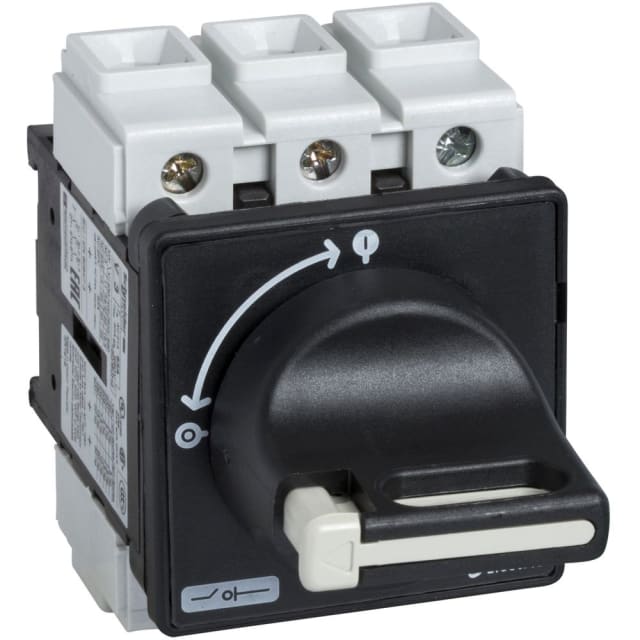

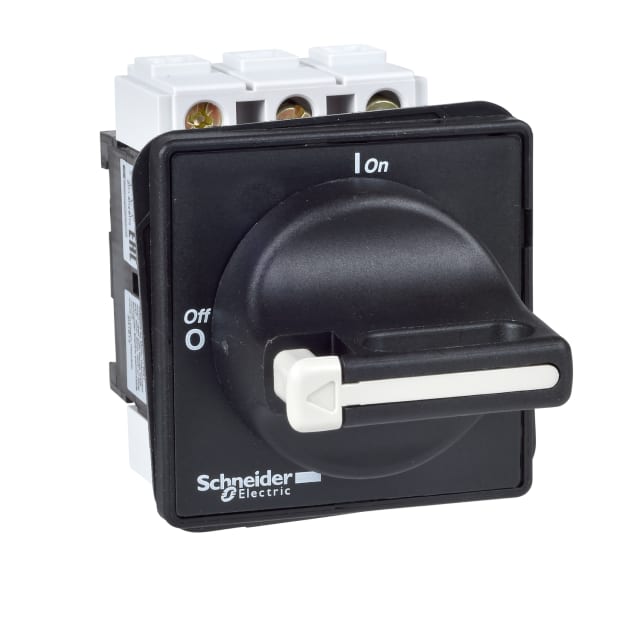

Commande rotative noire cadenassable pour une consignation plus pratique

La manette rotative courte noire permet une prise en main directe et une lecture immédiate de la position de commande. Le dispositif est verrouillable, ce qui apporte un vrai avantage lors des opérations de consignation ou d’arrêt pour maintenance. Le cadenassage aide à empêcher toute remise sous tension involontaire pendant une intervention, un point essentiel pour les installations où l’isolement mécanique visible et la maîtrise des accès sont recherchés.

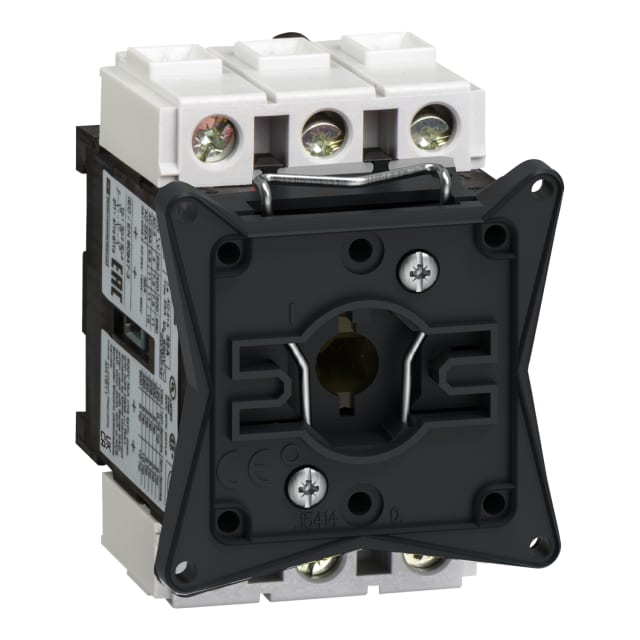

Montage frontal 4 trous et raccordement à vis pour une intégration nette

Ce modèle est adapté à une fixation frontale à 4 trous, un montage apprécié pour réaliser une commande propre en porte ou en façade. Le raccordement principal à vis permet une connexion franche et sécurisée des conducteurs, avec une mise en œuvre familière pour les intégrateurs et tableautiers. L’appareil n’est pas destiné à un montage sur socle, ni à un montage intermédiaire ou en distributeur, ce qui oriente clairement son usage vers une intégration technique précise dans un ensemble électrique.

Pouvoir de coupure et aptitude moteur pour usages de commande ciblés

Au-delà de sa fonction d’isolement, cet interrupteur-sectionneur présente des caractéristiques utiles pour des applications de puissance courantes. Il affiche un courant nominal en AC-21 jusqu’à 63 A à 400 V, un courant conditionnel de court-circuit de 10 kA et une puissance de service de 18,5 kW en AC-3 à 400 V. En catégorie CA-23 à 400 V, la puissance de service atteint 22 kW. Ces valeurs en font un appareil pertinent pour la coupure de charges adaptées à son domaine d’emploi, notamment dans les circuits de distribution et certaines fonctions de commande moteur.

Face avant IP65 pour une meilleure tenue en environnement d’armoire

La protection frontale IP65 constitue un atout pour les montages en porte ou en façade exposés à la poussière et aux projections d’eau selon les conditions d’installation prévues. Cette exécution contribue à préserver la zone de commande côté opérateur, tout en maintenant une ergonomie simple. Dans un coffret ou une armoire, ce niveau de protection est particulièrement intéressant lorsque l’on recherche une commande de coupure accessible sans ouvrir systématiquement l’enveloppe.

Format compact pour tableaux et coffrets de distribution

Avec des dimensions de 60 mm de largeur, 83 mm de hauteur et 114 mm de profondeur, cet interrupteur-sectionneur TeSys VARIO s’intègre facilement dans de nombreux montages compacts. Son architecture sans contacts auxiliaires et sans options moteur ou déclencheur de tension privilégie une fonction claire : assurer une coupure manuelle tripolaire robuste et lisible. C’est un choix cohérent pour les tableaux, protections et ensembles de distribution électrique où l’on attend un appareil de sectionnement dédié, compact et directement exploitable.
