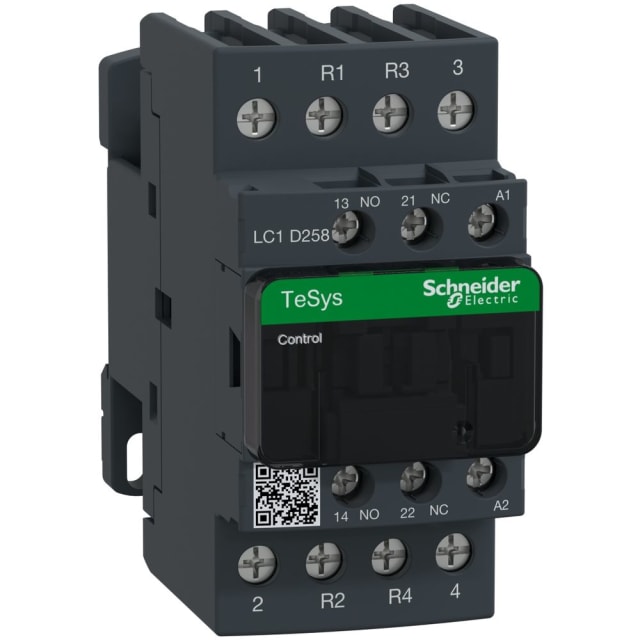

Contacteur 4 pôles 40A 230V AC 2NO+2NC LC1D258P7

Contacteur 4 pôles 40A 230V AC conçu pour les charges non inductives

Le contacteur LC1D258P7 de la gamme TeSys Deca est un modèle 4 pôles configuré en 2NO+2NC, spécialement adapté à la commande de charges non inductives. Il convient aux applications de distribution, de commutation de circuits de chauffage, d’éclairage ou d’autres usages en catégorie AC-1 jusqu’à 40 A. Sa bobine de commande en 230 V AC 50/60 Hz facilite son intégration dans de nombreuses armoires et tableaux électriques alimentés en courant alternatif.

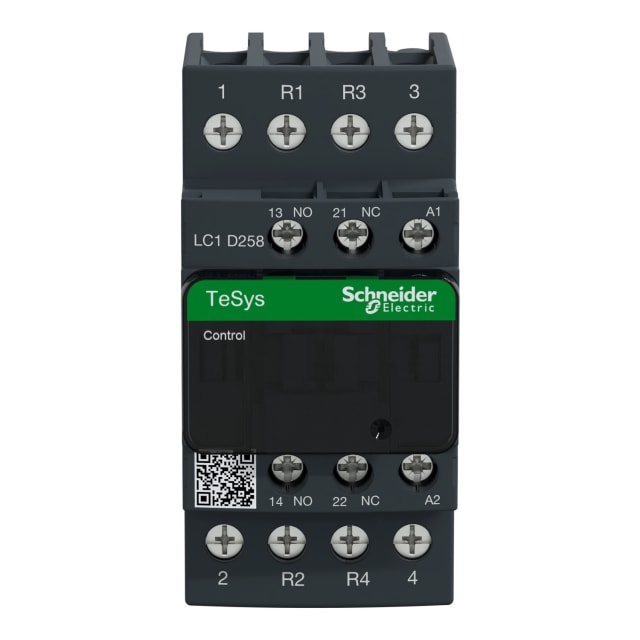

Configuration 2NO+2NC pour une commutation polyvalente

Avec ses 2 contacts principaux à fermeture et 2 contacts principaux à ouverture, ce contacteur 4 pôles permet de gérer plusieurs circuits avec une logique de commutation claire et pratique. Cette configuration est particulièrement utile lorsque l’installation demande à la fois des voies normalement ouvertes et normalement fermées sur le même appareil. Elle permet d’optimiser le câblage et de répondre à des besoins de commande spécifiques sans multiplier les composants.

Pouvoir de service adapté aux circuits AC-1 et aux usages jusqu’à 11 kW en AC-3

Ce modèle est donné pour 40 A en AC-1 à 400 V, ce qui le destine en priorité aux charges résistives ou faiblement inductives. Il admet également un courant de service de 25 A en AC-3 à 400 V, avec une puissance de service de 11 kW dans cette catégorie d’utilisation. Ces caractéristiques en font un contacteur pertinent pour des montages techniques où l’on recherche une commande nette, avec un format compact et une lecture simple des performances selon le type de charge raccordée.

Bobine 230 V AC 50/60 Hz pour une intégration simple en armoire

La commande en 230 V AC sur 50 et 60 Hz simplifie le choix lors d’un remplacement ou d’une création de tableau. Ce format de bobine est très courant dans l’environnement tertiaire et industriel léger, ce qui permet une intégration cohérente avec de nombreux schémas de commande existants. Le contacteur intègre également 1 contact auxiliaire NO et 1 contact auxiliaire NC, utiles pour le report d’état, l’asservissement ou les fonctions de commande complémentaires.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis permet une connexion directe et soignée des conducteurs. Ce type de connexion est apprécié pour les interventions de maintenance, les remplacements en tableau et les installations nécessitant un serrage franc. Il contribue à sécuriser l’organisation du câblage dans les coffrets et facilite le repérage des départs et retours sur un appareillage de commande compact.

Format compact pour tableaux et coffrets électriques

Avec une largeur de 45 mm, une hauteur de 91 mm et une profondeur de 99 mm, ce contacteur TeSys Deca s’intègre facilement dans de nombreux ensembles de commande et de distribution. Son encombrement contenu permet de conserver une implantation propre dans le tableau tout en profitant d’un appareil 4 pôles complet. Ce gabarit est un vrai atout lorsqu’il faut concilier densité d’équipement, lisibilité du câblage et accessibilité au montage.

Un choix pertinent pour la maintenance et le remplacement à l’identique

Ce contacteur 4 pôles 40A 230V AC constitue une solution adaptée pour le remplacement d’un appareillage existant présentant la même logique de commande et la même composition de contacts. L’association d’une bobine 230 V AC, d’une structure 2NO+2NC, d’un calibre 40 A en AC-1 et d’auxiliaires intégrés aide à retrouver rapidement une référence cohérente pour la maintenance d’armoires électriques, de coffrets techniques ou d’ensembles de commutation spécialisés.
